Pour connaître la procédure de configuration du déclenchement LIN, reportez-vous à la
NOTE
section
Pour configurer le décodage série LIN, procédez comme suit :

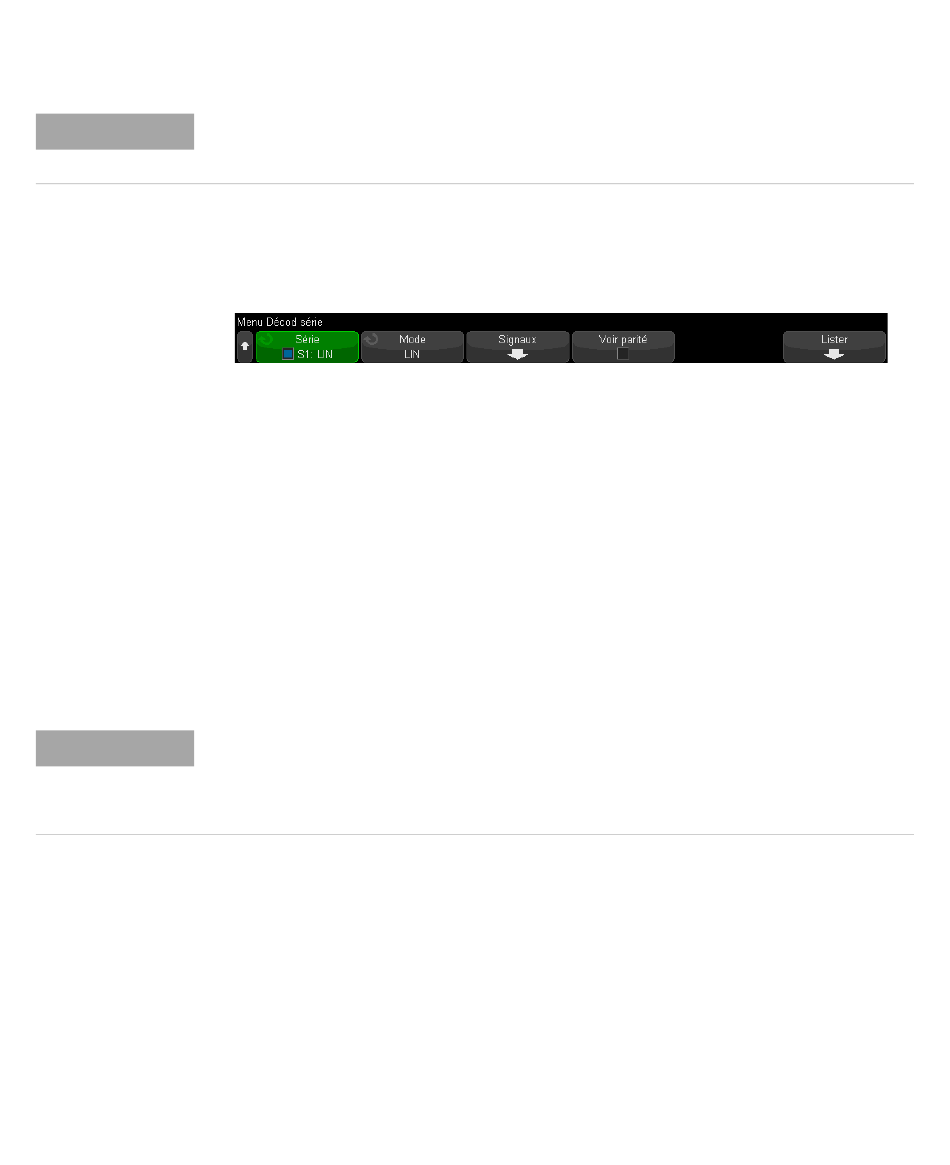

1 Appuyez sur [Serial] (Série) pour accéder au menu Décod série.
2 Indiquez si les bits de parité doivent être inclus dans le champ de
3 Si la ligne de décodage n'apparaît pas à l'écran, appuyez sur la touche [Serial]
4 Si l'oscilloscope est arrêté, appuyez sur la touche [Run/Stop] (Exécuter/Arrêter)
Si le déclenchement n'est pas stable, il se peut que le signal LIN soit tellement lent que
NOTE
l'oscilloscope se déclenche automatiquement. Appuyez sur la touche [Mode/Coupling]
(Mode/Couplage), puis sur la touche de fonction Mode pour passer du mode de
déclenchement Auto à Normal.
Vous pouvez utiliser la fenêtre Zoom horizontale pour faciliter la navigation dans
les données décodées.
Voir également
•
•
•
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
"Déclenchement LIN"
l'identificateur.
a Si vous souhaitez masquer les deux bits de parité supérieurs, assurez-vous
que la case située sous la touche de fonction Voir parité n'est pas cochée.
b Si vous souhaitez inclure les bits de parité dans le champ de l'identificateur,
assurez-vous que la case située sous la touche de fonction Voir parité est
cochée.
(Série) pour l'activer.
pour acquérir et décoder les données.
"Interprétation du décodage LIN"
"Interprétation des données Lister LIN"
"Recherche de données LIN dans le Lister"
Décodage série et déclenchement CAN/LIN
on page 448.
on page 452
on page 453
on page 454
