29
Décodage série et déclenchement Manchester/NRZ
2 Appuyez sur la touche de fonction Série et sélectionnez le décodage série
3 Appuyez sur la touche de fonction Mode, puis sélectionnez le mode de
4 Appuyez sur la touche de fonction Signaux pour accéder au menu Signaux
5 Appuyez sur la touche de fonction Config bus pour accéder au menu
510
(Série 1 ou Série 2) à utiliser. Appuyez de nouveau sur la touche de fonction
pour activer le décodage.
décodage Manchester.
Manchester.

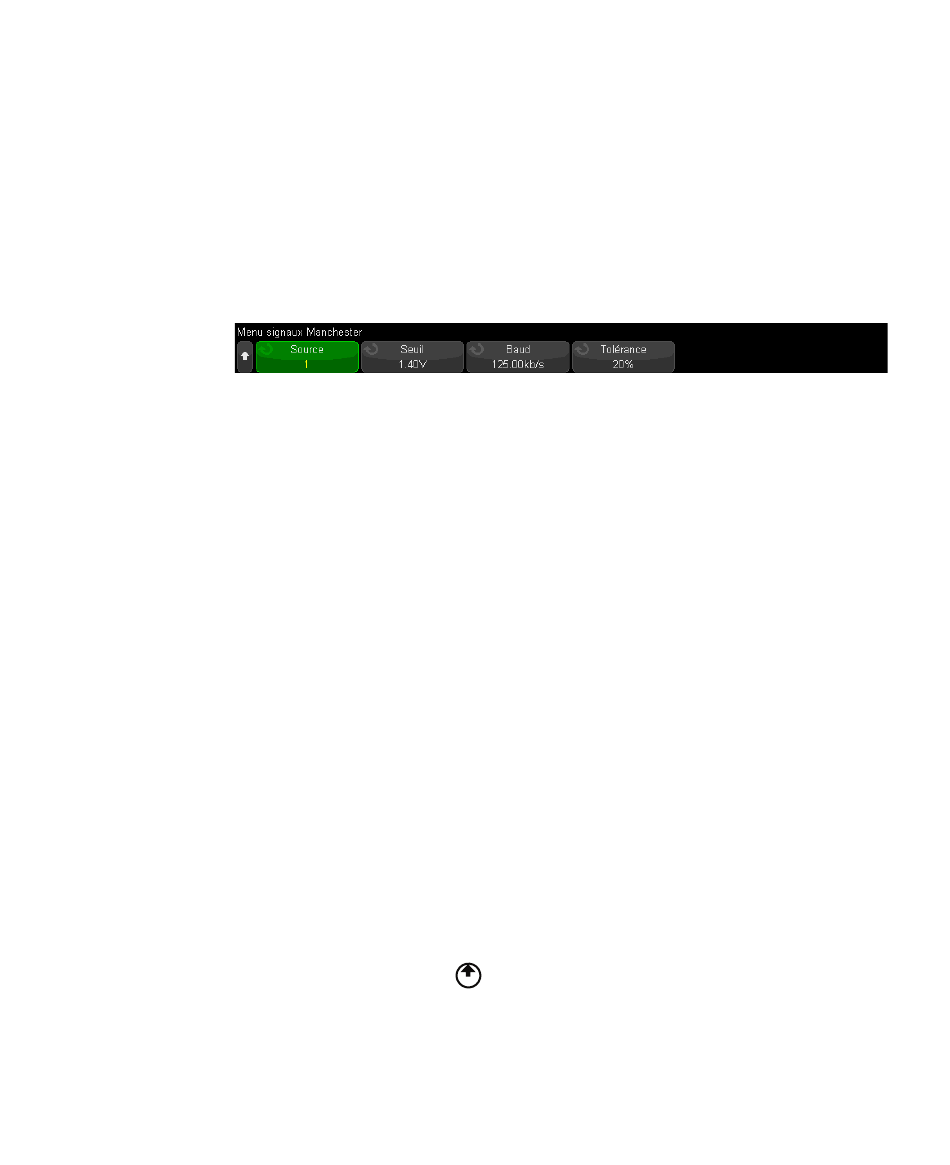

Dans le menu Signaux Manchester :
a Appuyez sur la touche de fonction Source pour sélectionner la voie
connectée au circuit de transmission Manchester.
Le libellé de la voie source Manchester est défini automatiquement.
b Appuyez sur la touche de fonction Seuil, puis saisissez le niveau de tension
de seuil de déclenchement.
Le niveau de tension de seuil est utilisé pour le décodage et devient le
niveau de déclenchement lorsque le type de déclenchement est défini sur le
décodage série Manchester.
c Appuyez sur la touche de fonction Baud et saisissez la vitesse de
transmission du signal Manchester de votre dispositif testé.
La vitesse de transmission peut être définie entre 2 kbits/s et 5 Mbits/s par
incréments de 100 bits/s.
Vous devez régler la vitesse de transmission sur celle du dispositif testé.
La vitesse de transmission par défaut est de 125 kbits/s.
d Appuyez sur la touche de fonction Tolérance pour spécifier la tolérance du
signal Manchester. Les valeurs sont comprises entre 5 % et 30 % en termes
de pourcentage de la période du bit.
e Appuyez sur la touche
Configuration bus Manchester.
Back/Up pour revenir au menu Décod série.
Back
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
