15
Test de masque
9 Pour effacer le masque et désactiver le test de masque, appuyez sur la touche
Précédent/Haut pour revenir au menu Test masq et appuyez ensuite sur la
Back
touche de fonction Effac. Masq.
Si le mode d'affichage de la persistance infinie (voir
"Définition ou effacement
d'une persistance"
on page 165) est actif alors que le test de masque est activé, il
reste dans cet état. Dans le cas contraire, il est activé lors de l'activation du test de
masque ; la persistance infinie est désactivée lors de la désactivation du test de
masque.
Dépannage de la

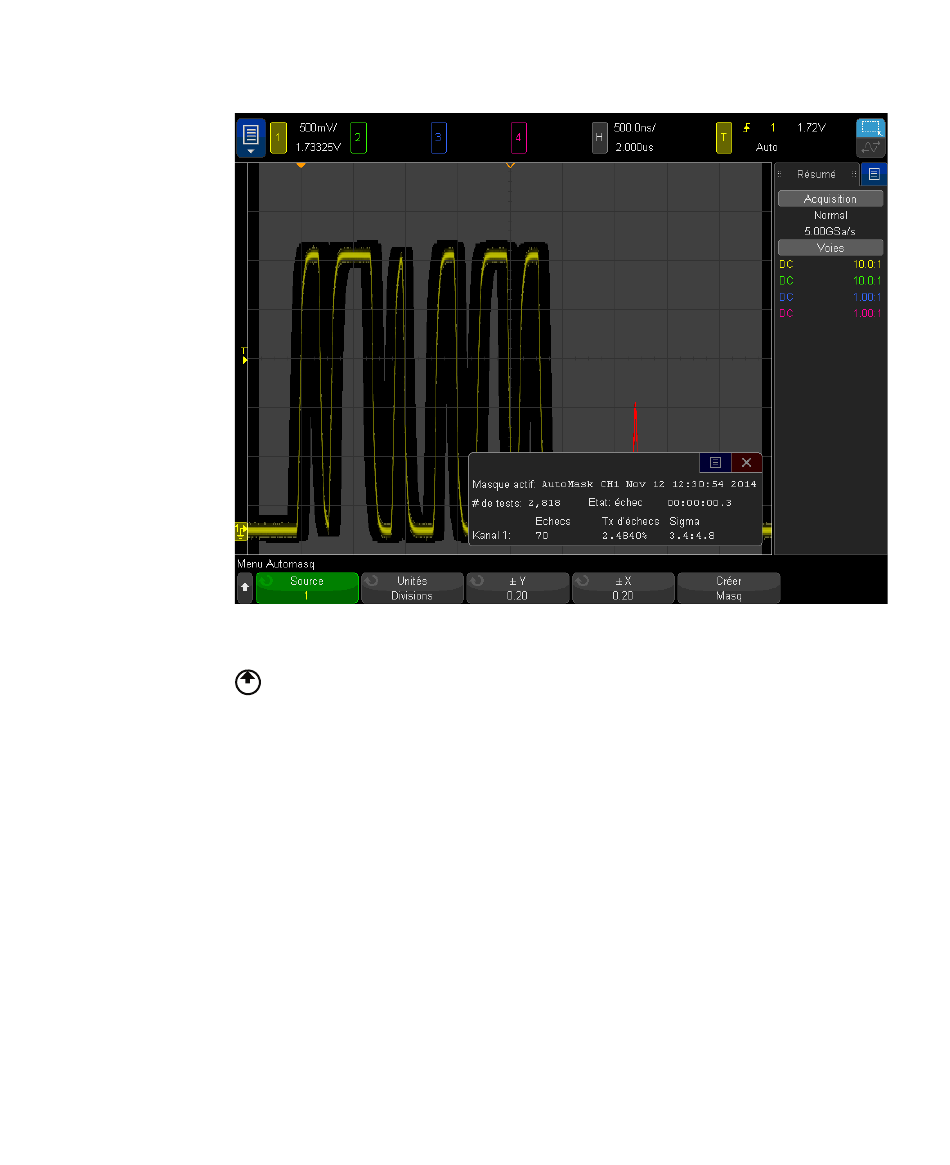

Si vous appuyez sur Créer masq et que le masque semble couvrir la totalité de
configuration d'un
l'écran, vérifiez les paramètres ± Y et ± X dans le menu Automasq. S'ils sont définis
masque
sur zéro, le masque résultant sera extrêmement resserré autour du signal.
Si vous appuyez sur Créer masq et qu'il semble qu'aucun masque n'ait été créé,
vérifiez les paramètres ± Y et ± X. Il est possible qu'ils soient définis sur une valeur
tellement grande que le masque n'est pas visible.
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
305
