Décodage série et déclenchement MIL-STD-1553/ARINC 429

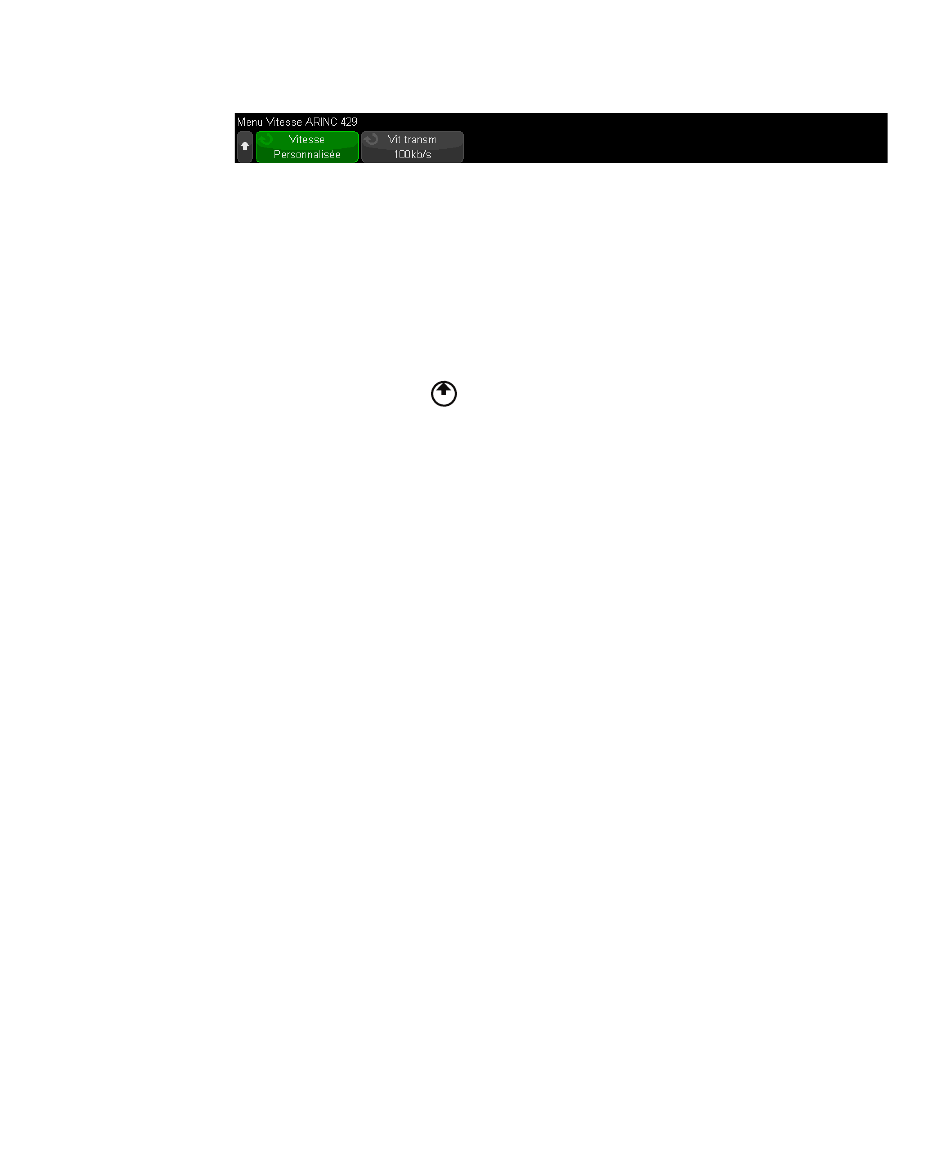

7 Dans le menu Vitesse ARINC429, appuyez sur la touche de fonction Vitesse et
8 Appuyez sur la touche
9 Appuyez sur la touche de fonction Type de signal et indiquez le type du signal
10 Appuyez sur la touche de fonction Config auto pour définir automatiquement les
11 Si les seuils haut et bas ne sont pas correctement définis dans le menu Config
538
indiquez la vitesse du signal ARINC 429 :
•
Haute – 100 kb/s.
•
Basse – 12,5 kb/s.
•
Définie par l'utilisateur – appuyez sur la touche de fonction Vit. transm et
saisissez la valeur de vitesse définie par l'utilisateur.
ARINC 429.
ARINC 429 :
•
Ligne A (non inversée).
•
Ligne B (inversée).
•
Différentiel (A-B).
options suivantes pour le décodage et le déclenchement sur des signaux
ARINC 429 :
•
Seuil de déclenchement haut : 3,0 V.
•
Seuil de déclenchement bas : -3,0 V.
•
Réjection du bruit : désactivée.
•
Atténuation de la sonde : 10.0.
•
Échelle verticale : 4 V/div.
•
Décodage série : activé.
•
Base : hexadécimale.
•
Format mot : Libellé/SDI/Données/SSM.
•
Déclenchement : bus série actuellement actif.
•
Mode de déclenchement : début mot.
auto :
•
Appuyez sur la touche de fonction Seuil haut, puis tournez le bouton Entrée
pour définir le niveau haut de la tension de seuil de déclenchement.
Précédent/Retour pour revenir au menu Signaux
Back
Oscilloscopes Keysight InfiniiVision série 4000 X Guide d'utilisation
