4.1.2 Enceinte électronique
La figure 2 et le tableau 3 montrent les principaux composants de l'enceinte électronique de l'analyseur
BioTector COT NT.

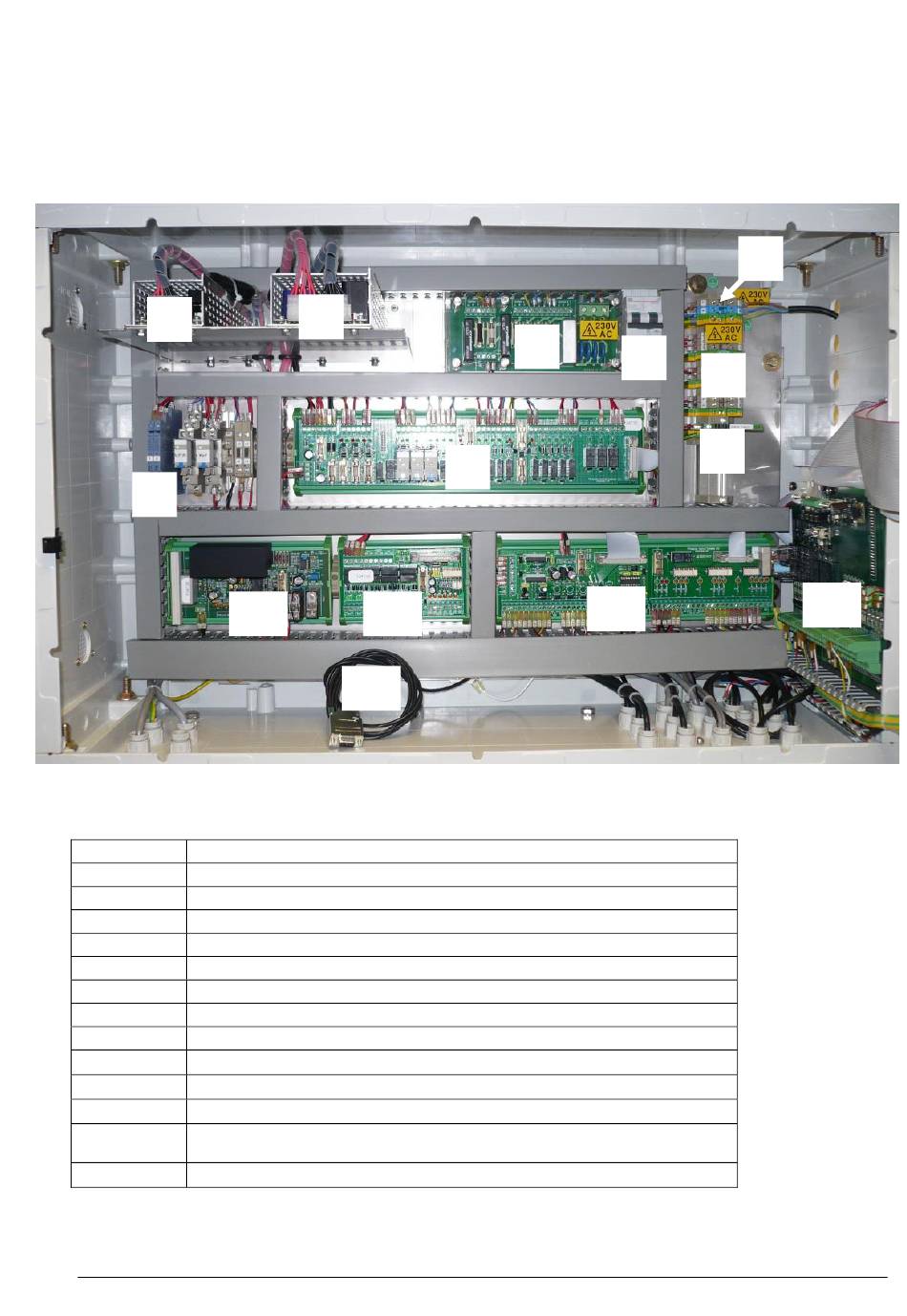

Figure 2 Principaux composants de l'enceinte électronique BioTector
2
7
10
Tableau 3 Principaux composants de l'enceinte électronique BioTector
Bornes d'alimentation principale
1
Alimentation (pour carte d'alimentation/carte mère)
2
3 Alimentation (pour pompes et vannes)
4 Carte PCB alimentation
Commutateur d'alimentation principale
5
6 Bornes relais
7
Sectionneurs 4-20 mA
8 Carte PCB relais
9
Bornes alarme flux & bornes 4-20 mA
10 Carte PCB Ozone
11 Carte PCB extension flux (PCB auxiliaire)
12
Carte PCB signaux
13 Carte PCB entrées/sorties (I/O) NP (Carte PCB Entrée/Sortie Azote
Phosphore)
14 Câble de données RS232
3
8
11
14
4
5
12
1
6
9
13
