Connexions
(suite)

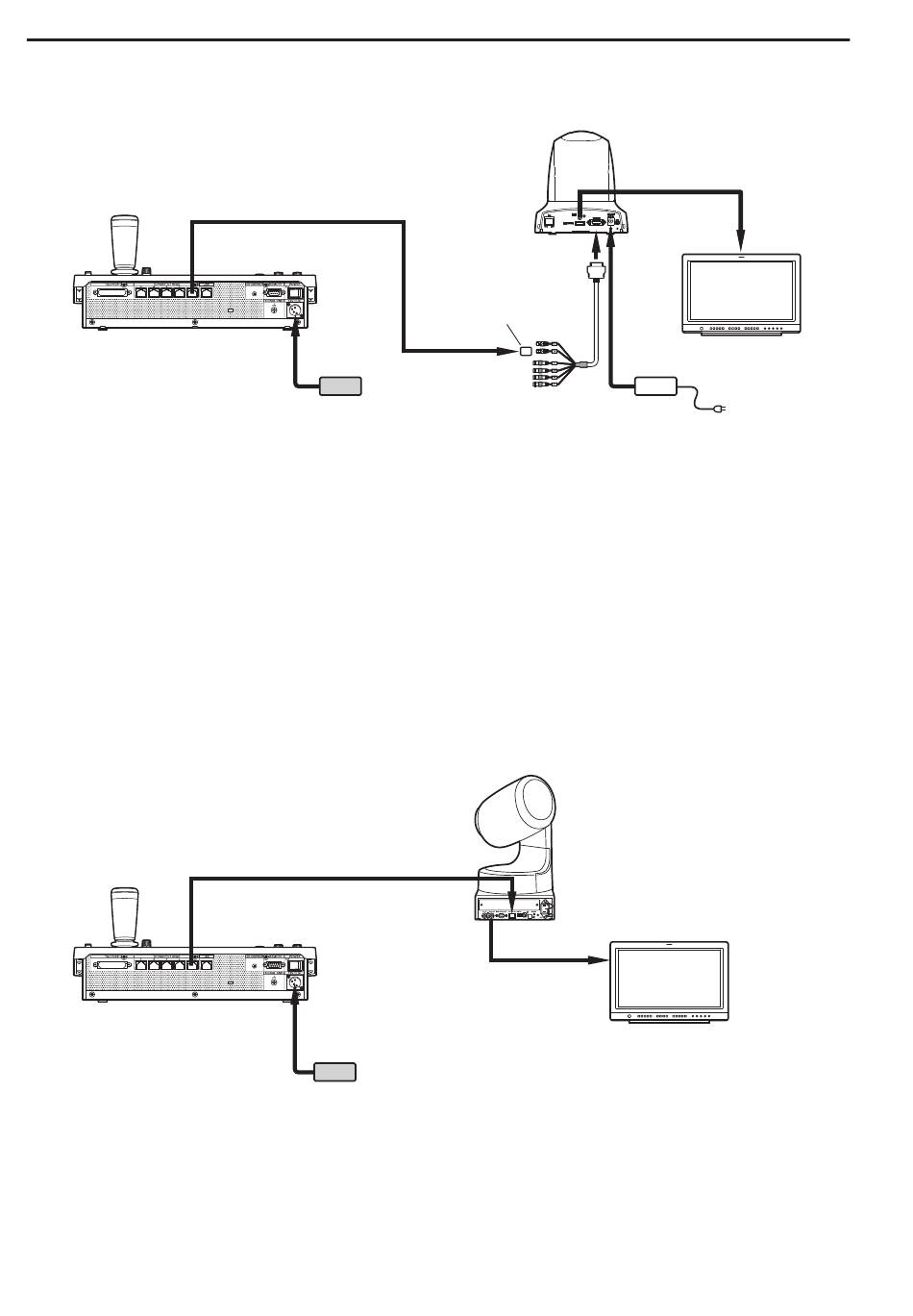

„ Connexion en série pour une caméra distante (AW-HE50 ou AW-HE60)
„
Pupitre de contrôle de caméras
AW-RP120
z Le diagramme ci-dessus est un exemple de connexion de la AW-HE50 mais il est possible d'utiliser la même méthode de connexion pour
AW-HE60.
z Le câble multi-interface (AW-CA20T6G) est requis pour une connexion en série avec une caméra distante (AW-HE50 ou AW-HE60).
z Utiliser un câble droit (catégorie 5 ou mieux un câble blindé) pour le câble LAN.
z Quand des connexions en série sont utilisées, jusqu'à 5 caméras distantes peuvent être connectées à un appareil.
„ Connexion en série pour AW-HE100
„
Pupitre de contrôle de caméras
AW-RP120
z Utiliser un câble droit (catégorie 5 ou mieux un câble blindé) pour le câble LAN.
22
Câble LAN (câble droit)
Max. 1 000 m (3 280 pieds)
Alimentation
CC externe
Câble LAN (câble droit)
Max. 1 000 m (3 280 pieds)
Alimentation
CC externe
Caméra HD intégrée
AW-HE50
Adaptateur de
relais RJ-45
( Q )
Câble multi-interface
AW-CA20T6G
Adaptateur secteur fourni
(
) Brancher le connecteur indiqué comme "IN".
Q
Caméra HD intégrée
AW-HE100
Moniteur
Moniteur
