Les pièces et leurs fonctions

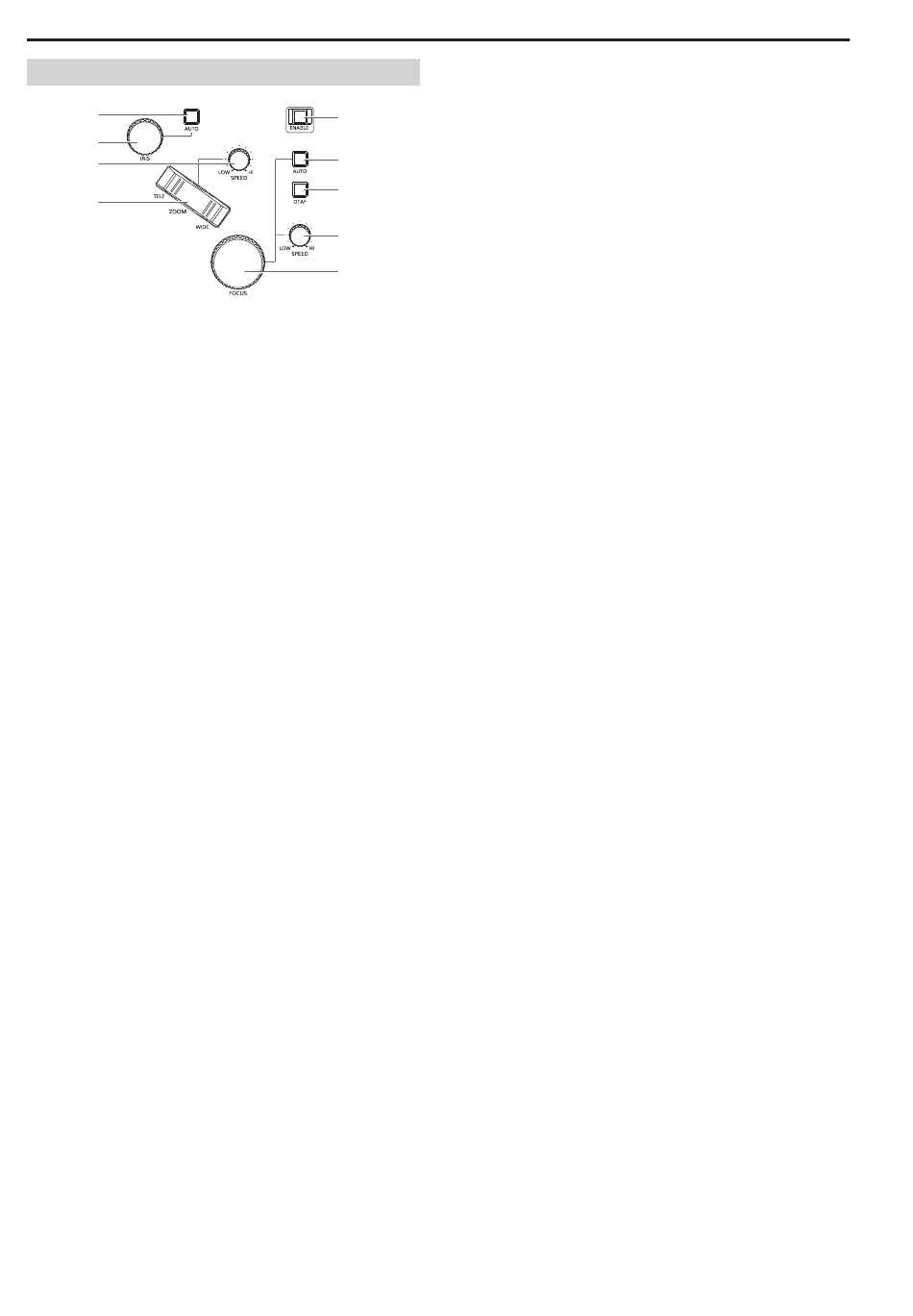

Section iris, zoom et mise au point
@1
@0
!9
!8
!4 Cadran FOCUS [FOCUS]
Utiliser ce cadran pour contrôler manuellement la mise au point.
Pendant la mise au point automatique (lorsque l'indicateur du
bouton de mise au point automatique [!5 ] est allumé), l'opération est
désactivée.
Tourné dans le sens des aiguilles d'une montre:
La mise au point passe au loin (far end).
Tourné dans le sens contraire des aiguilles d'une montre:
La mise au point passe au proche (near end).
z Le réglage "REVERSE" dans le menu FOCUS DIRECTION [29]
z
change la direction dans laquelle la mise au point se déplace
conformément à la direction dans laquelle le cadran FOCUS est
tourné.
!5 Bouton de mise au point automatique [AUTO]
L'utiliser pour régler le contrôle de la mise au point sur "Auto (auto
focus)".
Pendant la mise au point, le cadran FOCUS (!4 ) et le bouton de mise
au point one-touch (!6 ) sont inopérants.
Indicateur de bouton allumé:
Mise au point automatique
Indicateur de bouton éteint:
Mise au point manuelle
z Lorsqu'un objectif doté d'une fonction multiplication de focale est
z
utilisé pour la caméra distante, chaque pression de ce bouton
active ou désactive la fonction multiplication de focale.
Indicateur de bouton allumé:
La fonction multiplication de focale est opérante.
Indicateur de bouton éteint:
La fonction multiplication de focale est inopérante.
(Pour en savoir plus sur la manière de raccorder les câbles de
commande de l'objectif à la tête panoramique, se reporter au
mode d'emploi de la tête panoramique.)
z Le bouton est inopérant si la caméra distante ne dispose pas de
z
fonction de mise au point automatique ni de fonction multiplication
de focale.
!6 Bouton de mise au point one-touch [OTAF]
Lorsque ce bouton est enfoncé pendant la mise au point manuelle
(quand l'indicateur du bouton de mise au point automatique [!5 ] est
éteint), l'indicateur du bouton s'allume un bref instant et l'opération de
mise au point est effectuée pour que le sujet soit mis au point.
z Le bouton est inopérant si la caméra distante ne dispose pas de
z
fonction de mise au point automatique.
!7 Cadran FOCUS SPEED [SPEED]
L'utiliser pour ajuster l'intensité de variation d'opération pour
l'opération du cadran FOCUS (!4 ) .
Tourné dans le sens des aiguilles d'une montre:
L'opération se fait à une plus grande vitesse (HI)
Tourné dans le sens contraire des aiguilles d'une montre:
L'opération se fait à une plus faible vitesse (LOW)
12
(suite)
@2
!5
!6
!7
!4
!8 Bouton ZOOM [ZOOM]
L'utiliser pour ajuster le zoom.
La vitesse de zoom varie selon la pression sur le bouton.
Quand le côté TELE est pressé : Se déplace vers l'extrémité
Quand le côté WIDE est pressé : Se déplace vers l'extrémité grand
z Lorsque la fonction de liaison avec un commutateur est activée,
z
il est possible d'enfoncer le bouton ZOOM pour contrôler les
paramètres du commutateur.
⇒ "Utilisation du commutateur avec le levier PAN/TILT et le bouton
ZOOM" dans <Utilisation et réglages> (page 34)
z Le réglage "REVERSE" du menu ZOOM DIRECTION [28]
z
change la direction dans laquelle le zoom de l'objectif se déplace
conformément à la direction dans laquelle le bouton ZOOM est
déplacé.
!9 Cadran ZOOM SPEED [SPEED]
L'utiliser pour ajuster l'intensité de variation d'opération pour
l'opération du bouton ZOOM (!8 ) .
Tourné dans le sens des aiguilles d'une montre:
L'opération se fait à une plus grande vitesse (HI)
Tourné dans le sens contraire des aiguilles d'une montre:
L'opération se fait à une plus faible vitesse (LOW)
@0 Cadran IRIS [IRIS]
Pendant le réglage d'iris manuel (lorsque l'indicateur du bouton d'iris
automatique [@1 ] est éteint), l'utiliser pour contrôler manuellement
l'iris de l'objectif.
Pendant le réglage d'iris automatique (lorsque l'indicateur du bouton
d'iris automatique [@1 ] est allumé), l'utiliser pour ajuster le niveau de
convergence de l'iris automatique de la caméra distante.
Tourné dans le sens des aiguilles d'une montre:
L'iris de l'objectif s'ouvre.
Tourné dans le sens contraire des aiguilles d'une montre:
L'iris de l'objectif se ferme.
@1 Bouton iris auto [AUTO]
L'utiliser pour régler le contrôle de l'iris de l'objectif sur "Auto (auto
iris)".
Indicateur de bouton allumé : Iris automatique
Indicateur de bouton éteint : Iris manuel
z Lorsque AW-HE50 ou AW-HE60 est contrôlé, le mode de contraste
z
bascule sur "Auto" ou "Manual" conformément à la sélection de
l'iris automatique ou de l'iris manuel. De même, en réglant le
mode de tournage sur "FullAuto", l'iris de l'objectif est fixé sur l'iris
automatique et le bouton est inopérant.
z Lorsque l'AW-PH400 est connecté via un convertisseur de
z
protocole (AW-IF400), la caméra distante fonctionne en état d'iris
automatique quel que soit l'état du bouton d'iris automatique
si l'alimentation du AW-PH400 est allumée après la mise sous
tension de l'appareil. Appuyer sur le bouton d'iris automatique pour
correspondre à l'état de l'appareil et de la caméra, puis effectuer
l'opération.
@2 Bouton FOCUS/ZOOM/IRIS ENABLE [ENABLE]
L'utiliser pour activer ou désactiver l'opération du cadran FOCUS
(!4 ) , du bouton ZOOM (!8 ) et du cadran IRIS (@0 ) .
Indicateur de bouton allumé ou clignotant :
Le cadran FOCUS, le bouton ZOOM et le cadran IRIS sont
opérants.
Indicateur de bouton éteint:
Le cadran FOCUS, le bouton ZOOM et le cadran IRIS sont
inopérants.
z L'indicateur du bouton FOCUS/ZOOM/IRIS ENABLE est allumé
z
alors que le bouton ZOOM est utilisé pour contrôler le zoom de
l'objectif.
z L'indicateur du bouton FOCUS/ZOOM/IRIS ENABLE est clignotant
z
alors que le bouton ZOOM est utilisé pour contrôler les paramètres
du commutateur.
z Lorsque l'item "9. P/T/Z CONTROL" du menu SW FUNCTION [42]
z
est réglé sur "Button Select", une pression sur le bouton FOCUS/
ZOOM/IRIS ENABLE bascule l'application de contrôle du bouton
ZOOM.
⇒ "Utilisation du commutateur avec le levier PAN/TILT et le
bouton ZOOM" dans <Utilisation et réglages> (page 34)
téléobjectif.
angle.
