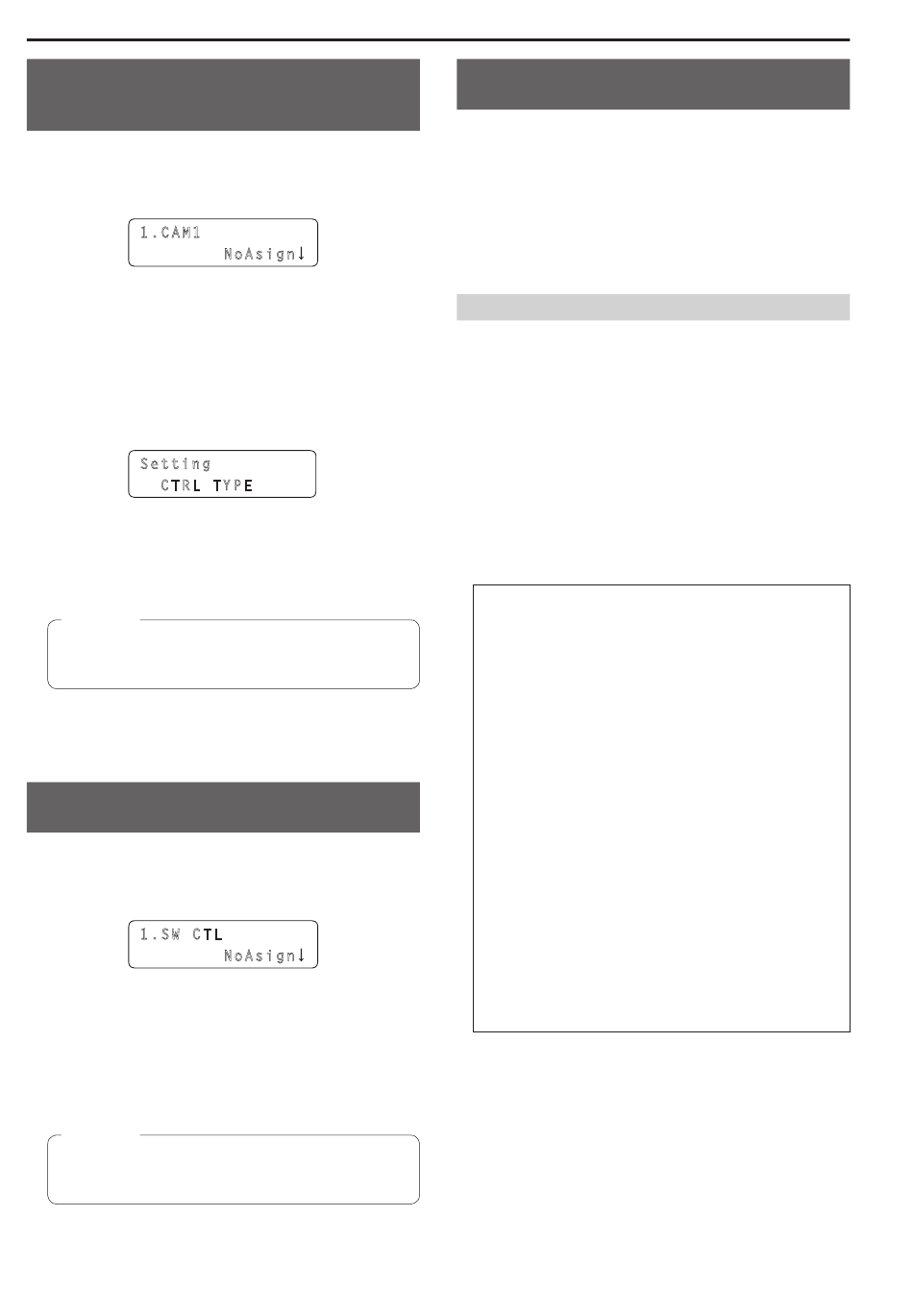

Réglages pour la connexion avec les caméras distantes et le commutateur
Réglage des types de connexion (en série/
IP/pas de connexion) pour les caméras
distantes
1.
Définir les types de connexion pour les numéros de
caméra de CAM1 à CAM100.
Ouvrir le menu CTRL TYPE [36] et tourner le cadran F1 pour afficher
le numéro de caméra à régler.
1. CA M1
2.
Tourner le cadran F2 pour sélectionner le type de
connexion, puis appuyer dessus pour confirmer le
réglage.
Serial
: Connexion en série
Network : Connexion IP
NoAsign: Pas de connexion (réglage par défaut)
Le message suivant apparaît pendant que le réglage est modifié.
S et ting
C TRL TYPE
z Les connecteurs TO PAN/TILT HEAD [1] à [5] pour les
connexions en série correspondent à chacun des numéros de
caméra de CAM1 à CAM5.
La connexion en série "Serial" ne peut pas être sélectionnée pour
les numéros de caméra CAM6 à CAM100.
Remarque
z Lors de l'exécution des étapes décrites dans "Réglage IP
z
automatique" (page 28 à 32), régler le numéro de caméra cible
sur "NoAsign".
Réglage du type de connexion (IP/pas de
connexion) pour le commutateur
1.
Définir le type de connexion pour le commutateur à
associer avec l'appareil.
Ouvrir le menu SW SETUP [41] et tourner le cadran F1 pour ouvrir
l'item "1. SW CTL".
1. SW CTL
2.
Tourner le cadran F2 pour sélectionner le type de
connexion, puis appuyer dessus pour confirmer le
réglage.
Network : Connexion IP
NoAsign: Pas de connexion (réglage par défaut)
Remarque
z Lors de l'exécution des étapes décrites dans "Réglage IP
z
automatique" (page 28 à 32), régler l'item "1. SW CTL" sur
"NoAsign".
28
N o A s i g n
N o A s i g n
(suite)
Réglage automatique des adresses IP
(Réglage IP automatique)
Quand le "réglage IP automatique" est exécuté, les réglages pour la
liaison entre les caméras distantes et le commutateur connectés au sein
du même sous-réseau que l'appareil sont configurés automatiquement.
Les explications suivantes sont divisées en deux parties, la configuration
des réglages pour la première fois (quand les caméras distantes et le
commutateur sont à l'état par défaut de la sortie d'usine) et l'introduction
des caméras distantes supplémentaires ou d'un commutateur dans un
environnement dans lequel les connexions IP sont déjà utilisées.
À la première configuration des réglages
<Vue générale de l'opération>
Les réglages de la liaison peuvent être configurés en exécutant
"RENEW IP ADR" dans le menu AUTO IP [37].
Avec "RENEW IP ADR", l'appareil recherche d'abord au sein du
même sous-réseau. Ensuite, une liaison est définie entre chaque
caméra distante détectée et un numéro de caméra pour lequel le
type de connexion est réglé sur "NoAsign" sur l'appareil.
À ce moment, l'adresse IP de chaque caméra distante est écrasée
par la valeur de l'adresse IP de la destination de connexion définie
pour le numéro de caméra correspondant sur l'appareil.
De même, si un nouveau commutateur est détecté alors que le
type de connexion pour le commutateur est réglé sur "NoAsign" sur
l'appareil, le réglage de la liaison est configuré en écrasant l'adresse
IP du commutateur détecté avec la valeur de l'adresse IP de la
destination de connexion définie sur l'appareil.
Exemple :
(1) Adresses IP définies pour les caméras distantes A, B et C (état
par défaut).
Caméra distante A : 192.168.000.010
Caméra distante B : 192.168.000.010
Caméra distante C : 192.168.000.010
(2) Types de connexion définis sur l'appareil (menu CTRL TYPE
[36])
CAM1 : NoAsign
CAM2 : NoAsign
CAM3 : NoAsign
(3) Adresses IP de la destination de connexion définies sur
l'appareil (menu MANUAL IP [39])
CAM1 : 192.168.000.010
CAM2 : 192.168.000.011
CAM3 : 192.168.000.012
Si "RENEW IP ADR" est exécuté dans cet état, les adresses
IP des caméras distantes A à C sont écrasées par les valeurs
suivantes, et une liaison est définie sur chacun des numéros de
caméra CAM1 à CAM3, respectivement.
Caméra distante A : 192.168.000.010
Caméra distante B : 192.168.000.011
Caméra distante C : 192.168.000.012
