Connexions

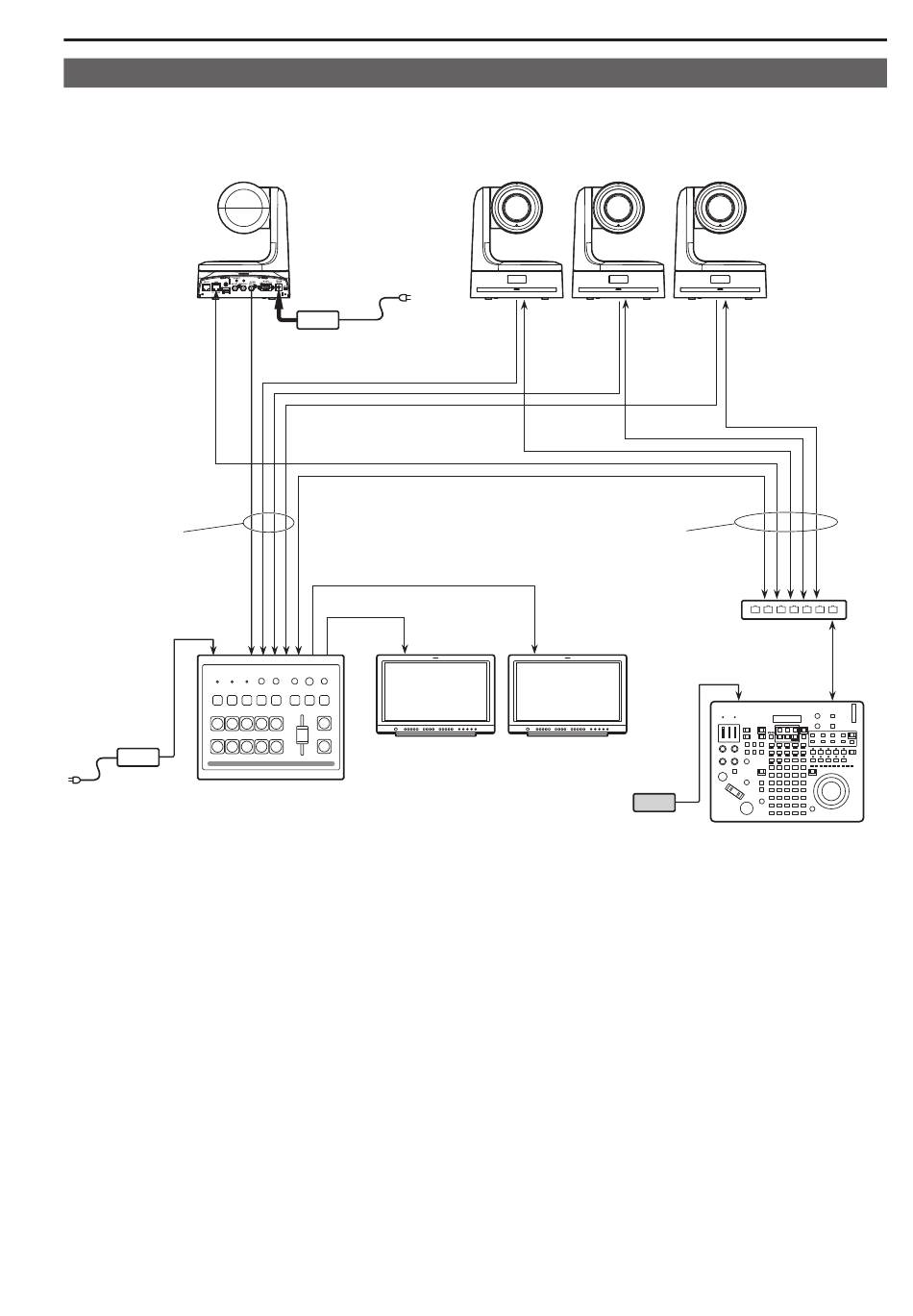

Exemple de connexions IP
„ Connexions IP pour les caméras distantes (AW-HE120, AW-HE50S et AW-HE60S) et AW-HS50
„
Caméra HD intégrée
AW-HE120
Connecteur LAN
Signaux vidéo SDI
Mélangeur en direct
Adaptateur secteur
fourni
z Le diagramme ci-dessus est un exemple de connexion de la AW-HE120 mais il est possible d'utiliser la même méthode de connexion pour
AW-HE50S et AW-HE60S.
z Utiliser des câbles droits (catégorie 5 ou mieux un câble blindé) pour les câbles LAN.
z Il est possible de disposer d'un mélange de caméras distantes connectées via des connexions en série et des caméras distantes connectées via
des connexions IP.
z Il est possible d'enregistrer jusqu'à 100 caméras distantes connectées via des connexions IP et des connexions en série en tant que destinations
de contrôle à un appareil.
Adaptateur secteur fourni
Moniteur 1
Moniteur
compact
AW-HS50
Caméras HD intégrée
AW-HE120
Câbles LAN
(Câbles droits)
Max. 100 m (328 pieds)
Moniteur 2
Moniteur
Alimentation
CC externe
( * ) L'illustration de l'adaptateur secteur fourni n'a pas été incluse.
(
*
)
Concentrateur de
commutation
Câble LAN (Câble droit)
Max. 100 m (328 pieds)
Pupitre de contrôle de caméras
AW-RP120
19
