Les pièces et leurs fonctions

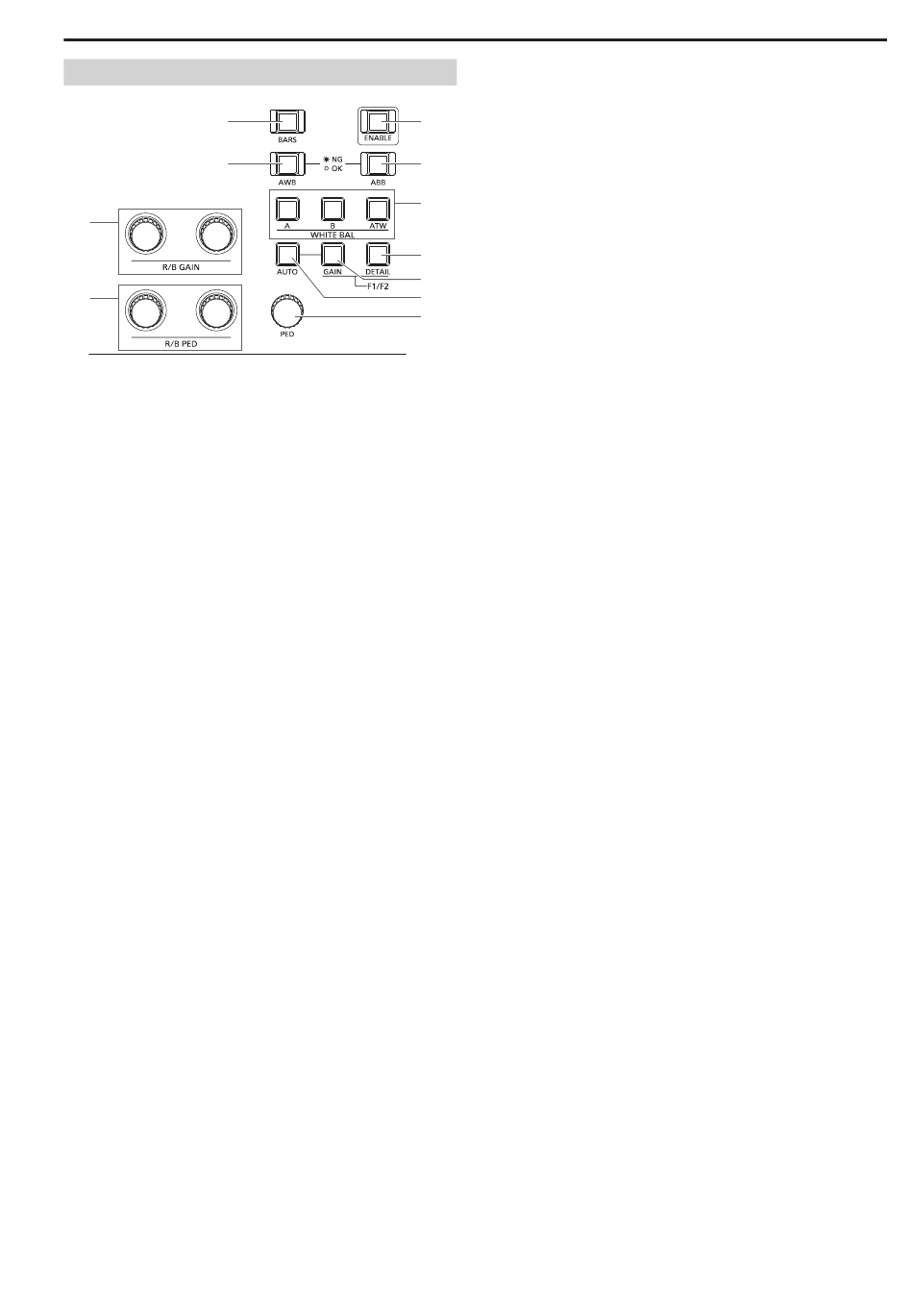

Section de réglage de couleur
@3
@4
#1
#2
@3 Bouton BARS [BARS]
L'utiliser pour sélectionner le signal vidéo émis de la caméra distante.
Chaque pression fait basculer entre le "signal des images filmées par
la caméra" et le "signal des barres de couleur".
Indicateur de bouton éteint:
Émet le signal pour les images filmées par la caméra
Indicateur de bouton allumé:
Émet le signal des barres de couleur
@4 Bouton AWB [AWB]
L'utiliser pour exécuter le réglage automatique de la balance des
blancs, puis enregistrer le résultat du réglage sur la mémoire A ou B
de la caméra distante.
L'indicateur du bouton AWB clignote pendant le réglage de la balance
des blancs et s'éteint quand le réglage est réussi. Lorsque le réglage
est impossible, l'indicateur s'allume et le paramètre de balance des
blancs n'est pas modifié.
z Lorsque le réglage automatique de la balance des blancs prend
z
fin, les valeurs R GAIN et B GAIN deviennent ±0.
z Si le bouton AWB est enfoncé quand le signal de barres de couleur
z
est émis depuis la caméra distante (quand l'indicateur du bouton
BARS [@3 ] est allumé) ou lorsque ATW est sélectionné (quand
l'indicateur du bouton ATW [@6 ] est allumé), l'ajustement n'est pas
réalisé et l'indicateur du bouton s'allume.
z Quand le réglage est impossible, essayer par exemple de changer
z
la source de lumière, l'iris de l'objectif et le sujet, puis effectuer à
nouveau le réglage.
@5 Bouton ABB [ABB]
L'utiliser pour exécuter le réglage automatique de la balance des
noirs.
Lorsque le bouton est enfoncé, le réglage est effectué par la
fermeture automatique de l'iris.
L'indicateur du bouton ABB clignote pendant le réglage de la balance
des noirs et s'éteint quand le réglage est réussi. Lorsque le réglage
est impossible, l'indicateur s'allume et le paramètre de balance des
noirs n'est pas modifié.
z Lorsque le réglage est impossible, vérifier les connexions des
z
câbles de l'objectif et de la caméra, puis effectuer à nouveau le
réglage.
(suite)
#3
@5
@6
@7
@8
@9
#0
@6 Boutons WHITE BAL A/B/ATW
[WHITE BAL A/B/ATW]
L'utiliser pour sélectionner le mode de balance des blancs pour la
caméra distante.
A
: Appuyer sur le bouton A pour passer à l'état de balance des
blancs enregistré en mémoire A de la caméra distante et pour
allumer l'indicateur du bouton A.
Une pression du bouton AWB (@4 ) après le bouton A ajuste
automatiquement la balance des blancs et enregistre le
résultat du réglage en mémoire A de la caméra.
B
: Appuyer sur le bouton B pour passer à l'état de balance des
blancs enregistré en mémoire B de la caméra distante et pour
allumer l'indicateur du bouton B.
Une pression du bouton AWB (@4 ) après le bouton B ajuste
automatiquement la balance des blancs et enregistre le
résultat du réglage en mémoire B de la caméra.
ATW: Appuyer sur le bouton ATW pour passer en mode de réglage
automatique de balance des blancs (ATW) pour régler
automatiquement la balance des blancs selon les conditions
d'éclairage et pour allumer l'indicateur de bouton ATW.
@7 Bouton DETAIL [DETAIL]
L'utiliser pour régler les détails de la caméra distante.
Une pression sur le bouton affiche les valeurs de réglage DETAIL de
la caméra distante sur le panneau LCD (e). Utiliser le cadran F1 et
le cadran F2 (t) pour modifier les valeurs de réglage.
@8 Bouton GAIN [GAIN]
L'utiliser pour modifier le réglage du gain de la caméra distante.
Une pression sur le bouton affiche la valeur de réglage GAIN de la
caméra distante sur le panneau LCD (e). Utiliser le cadran F1 (t)
pour modifier la valeur de réglage.
@9 Bouton AUTO GAIN [AUTO]
L'utiliser pour régler automatiquement le gain de la caméra distante.
Indicateur de bouton allumé:
Réglage du gain automatiquement
Indicateur de bouton éteint:
Réglage du gain manuel
z Si le mode de tournage est réglé sur "FullAuto" quand AW-HE50
z
ou AW-HE60 est contrôlé, le gain est fixé sur gain automatique et
le bouton est inopérant.
#0 Cadran PED [PED]
L'utiliser pour ajuster le trépied principal.
Tourné dans le sens des aiguilles d'une montre:
Affiche la valeur de réglage du trépied principal sur le panneau
LCD et modifie la valeur dans la direction positive (+).
Tourné dans le sens contraire des aiguilles d'une montre:
Affiche la valeur de réglage du socle principal sur le panneau LCD
et modifie la valeur dans la direction négative (–).
z Une pression sur ce cadran affiche la valeur de réglage actuelle
z
sur le panneau LCD (e).
#1 Cadrans R/B GAIN [R/B GAIN]
Les utiliser pour régler individuellement le gain du canal R et du
canal B (R GAIN et B GAIN) afin de définir la balance des blancs
souhaitée. La valeur de réglage est enregistrée en mémoire A ou B
de la caméra distante.
Tourné dans le sens des aiguilles d'une montre:
Affiche les valeurs de réglage de R GAIN et de B GAIN sur le
panneau LCD et modifie la valeur dans la direction positive (+).
Tourné dans le sens contraire des aiguilles d'une montre:
Affiche les valeurs de réglage de R GAIN et de B GAIN sur le
panneau LCD et modifie la valeur dans la direction négative (–).
z Une pression sur ces cadrans affiche les valeurs de réglage
z
actuelles sur le panneau LCD (e).
z Si ces cadrans sont manipulés alors que ATW est sélectionné
z
(quand l'indicateur du bouton ATW [@6 ] est allumé), "－ － －"
apparaît sur le panneau LCD et les réglages de balance des
blancs ne sont pas modifiés.
13
