Les pièces et leurs fonctions

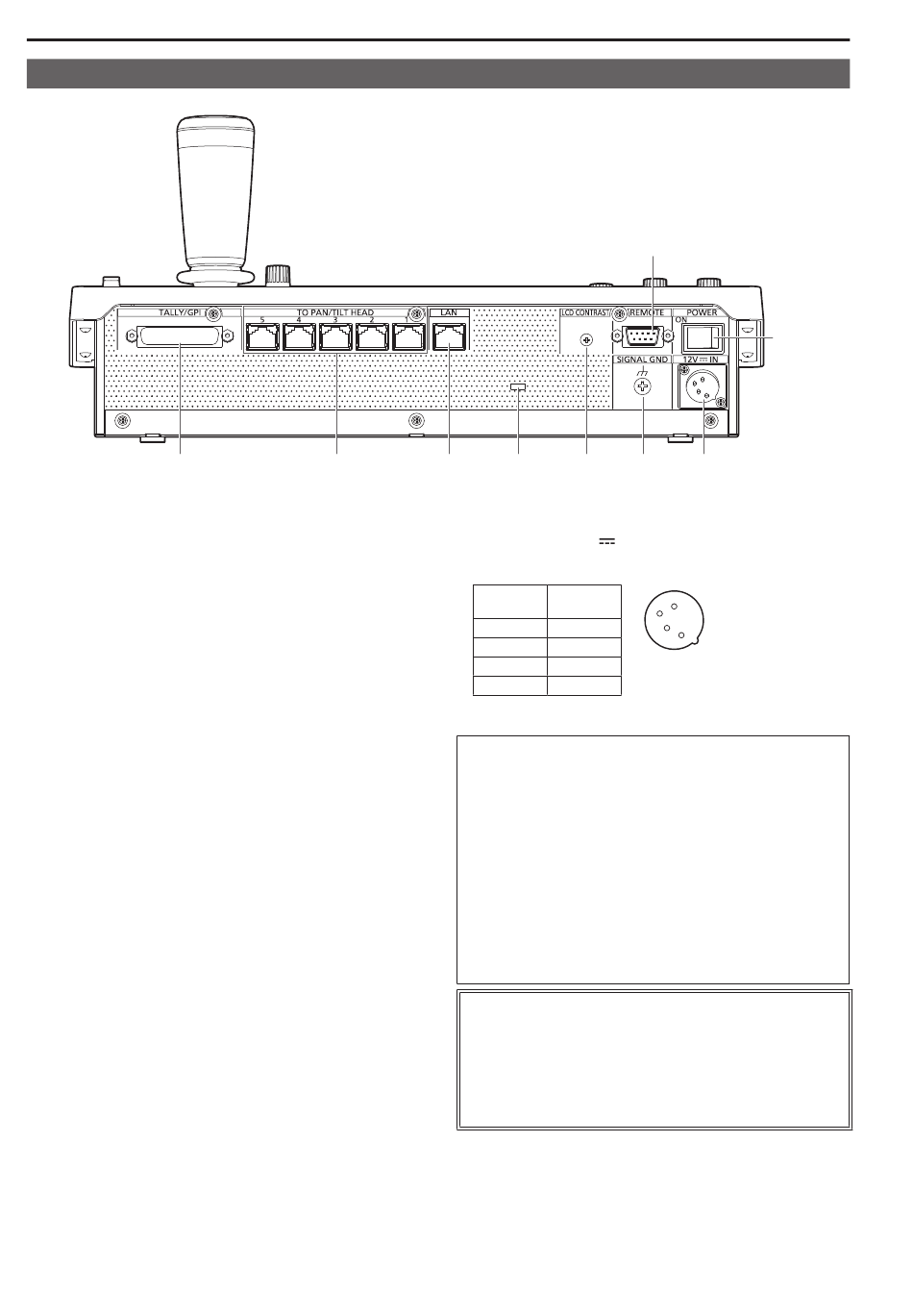

Panneau arrière
%2
$9 Interrupteur POWER [POWER]
Quand l'interrupteur POWER est sur ON, l'indicateur POWER (q)
s'allume, et l'appareil est opérable.
%0 Connecteurs TO PAN/TILT HEAD 1 to 5
[TO PAN/TILT HEAD 1 to 5] (RJ-45)
Connecter les caméras distantes qui prennent en charge une
connexion en série sur ces connecteurs avec des câbles LAN.
Les connecter avec des câbles droits (catégorie 5 ou mieux, un câble
blindé).
⇒ "Connexions" (pages 19 à 24)
%1 Connecteur LAN [LAN] (RJ-45)
(10BASE-T/100BASE-TX)
Connecter une caméra distante, un commutateur ou un ordinateur
qui supporte une connexion IP à ce connecteur avec un câble LAN.
À la connexion directe de ce dispositif à l'appareil, utiliser un câble
croisé (catégorie 5 ou mieux, un câble blindé).
Lors de la connexion via un concentrateur (concentrateur de
commutation) ou un autre dispositif, utiliser un câble droit (catégorie
5 ou mieux, un câble blindé).
⇒ "Connexions" (pages 19 à 24)
%2 Connecteur TALLY/GPI [TALLY/GPI]
JST : JBY-25S-1A3F(LF)(SN)
Brancher un dispositif externe à ce connecteur pour recevoir des
informations tally ou envoyer l'état de sélection de caméra.
Utiliser un câble blindé pour brancher un dispositif externe au
connecteur TALLY/GPI.
%3 Connecteur REMOTE [REMOTE]
JST : JEY-9P-1A3F(LF)(SN)
Brancher un dispositif externe à ce connecteur pour contrôler des
caméras distantes à partir d'un dispositif externe.
Utiliser un câble blindé pour brancher un dispositif externe au
connecteur REMOTE.
%4 Commande LCD CONTRAST [LCD CONTRAST]
L'utiliser pour régler le contraste du panneau LCD (e).
16
(suite)
%0
%1
%7
%4
%5 Douille DC IN [12V
Hirose Electric : HA16RA-4P(77)
Connecter une alimentation CC externe à ce connecteur.
Numéro de
Fonction
broche
1
GND
2
NC
3
NC
4
+12 V
À propos de l'alimentation CC externe
z Veiller à ce que la tension de sortie corresponde au rapport
z
de tension de l'appareil avant de brancher l'alimentation CC
externe.
z Choisir une alimentation CC externe avec un rapport de courant
z
de sortie qui est égal ou supérieur au rapport de courant
d'entrée de l'appareil.
z Utiliser un câble blindé qui est inférieur à 2 m (6,56 pieds)
z
pour le câble CC pour connecter l'appareil et l'alimentation CC
externe.
z Un courant d'appel se produit lorsque l'appareil est mis sous
z
tension. Une capacité d'alimentation électrique insuffisante
quand il est sous tension peut provoquer une panne. Nous
recommandons l'utilisation d'une alimentation CC externe qui
fournit au moins deux fois l'énergie consumée par l'appareil.
z Vérifier l'affectation des broches du terminal de sortie
z
CC (prise CC) de la source d'alimentation externe en CC
ainsi que l'affectation des broches du terminal DC IN de
l'appareil, puis connecter les terminaux ne respectant les
polarités.
Un raccordement incorrect de l'alimentation électrique
+12 V au terminal GND peut provoquer un incendie ou une
panne.
%6 Borne de mise à la terre [SIGNAL GND]
La brancher à la prise de terre du système.
%7 Orifice de fixation pour fil
Un fil antivol disponible dans le commerce peut être fixé à cet orifice
pour éviter les vols.
%3
$9
%6
%5
IN] (12 V CC)
1
2
3
4
