Connexions
(suite)

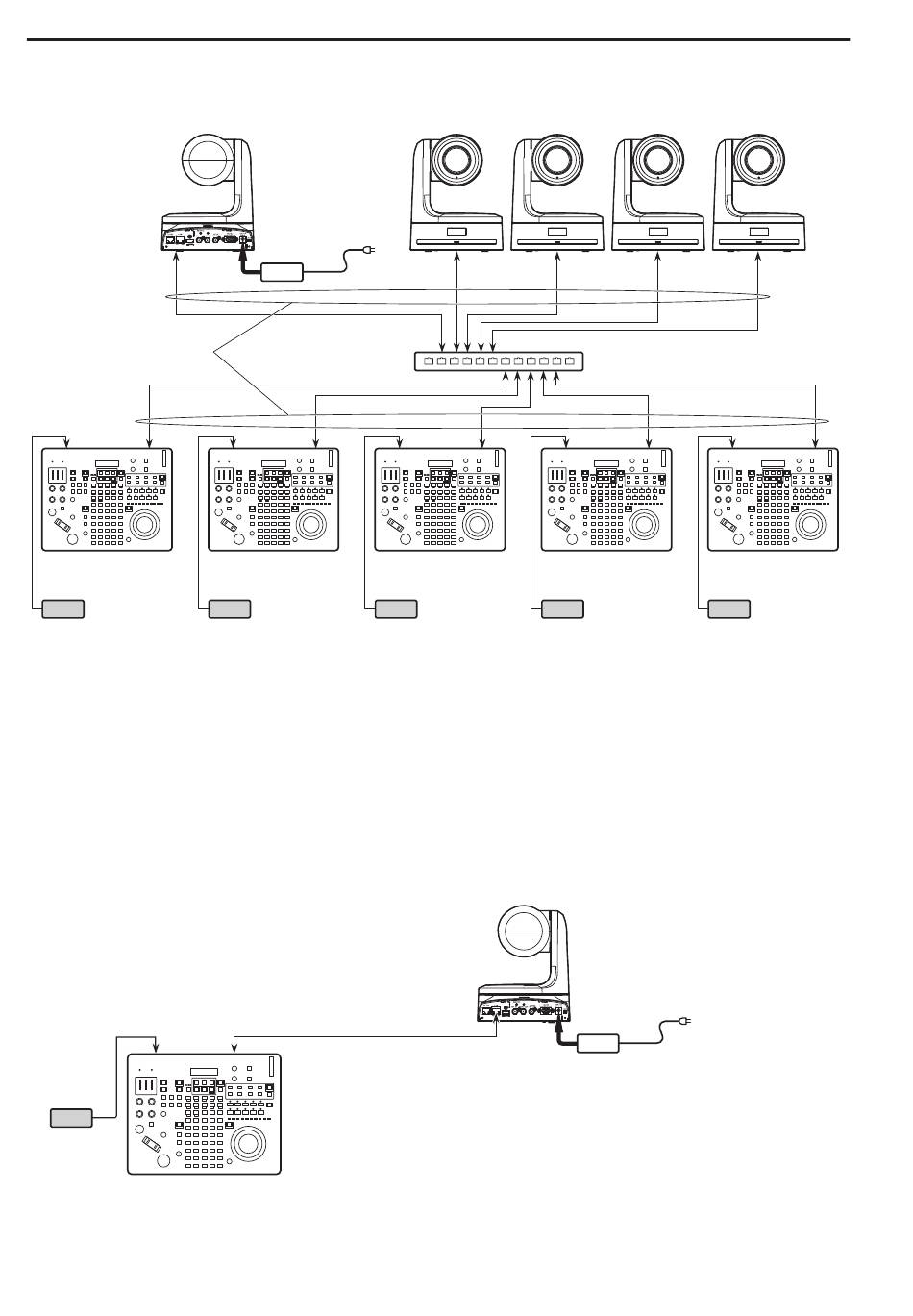

„ Connexions IP pour plusieurs appareils et des caméras distantes (AW-HE120, AW-HE50 et AW-HE60)
„
Caméra HD intégrée
AW-HE120
Câbles LAN
(Câbles droits)
Max. 100 m
(328 pieds)
Pupitre de contrôle de
caméras
AW-RP120
Alimentation
CC externe
z Le diagramme ci-dessus est un exemple de connexion de la AW-HE120 mais il est possible d'utiliser la même méthode de connexion pour
AW-HE50 et AW-HE60.
z Utiliser des câbles droits (catégorie 5 ou mieux un câble blindé) pour les câbles LAN.
z Une caméra distante peut être simultanément contrôlée à partir de 5 appareils. (En cas de connexion IP)
„ Connexions IP pour un appareil et une caméra distante (AW-HE120, AW-HE50 ou AW-HE60)
„
Alimentation
CC externe
z Utiliser un câble croisé (catégorie 5 ou mieux un câble blindé) pour le câble LAN.
20
Adaptateur secteur fourni
Pupitre de contrôle de
caméras
AW-RP120
Alimentation
Alimentation
CC externe
CC externe
Caméra HD intégrée
AW-HE120
Câble LAN (câble croisé)
Max. 100 m (328 pieds)
Pupitre de contrôle de caméras
AW-RP120
Caméras HD intégrée
Pupitre de contrôle de
Pupitre de contrôle de
caméras
AW-RP120
Alimentation
CC externe
( * ) L'illustration de l'adaptateur secteur fourni n'a pas été incluse.
Adaptateur secteur fourni
(
*
)
AW-HE120
Concentrateur de commutation
Pupitre de contrôle de
caméras
caméras
AW-RP120
AW-RP120
Alimentation
CC externe
