Les pièces et leurs fonctions

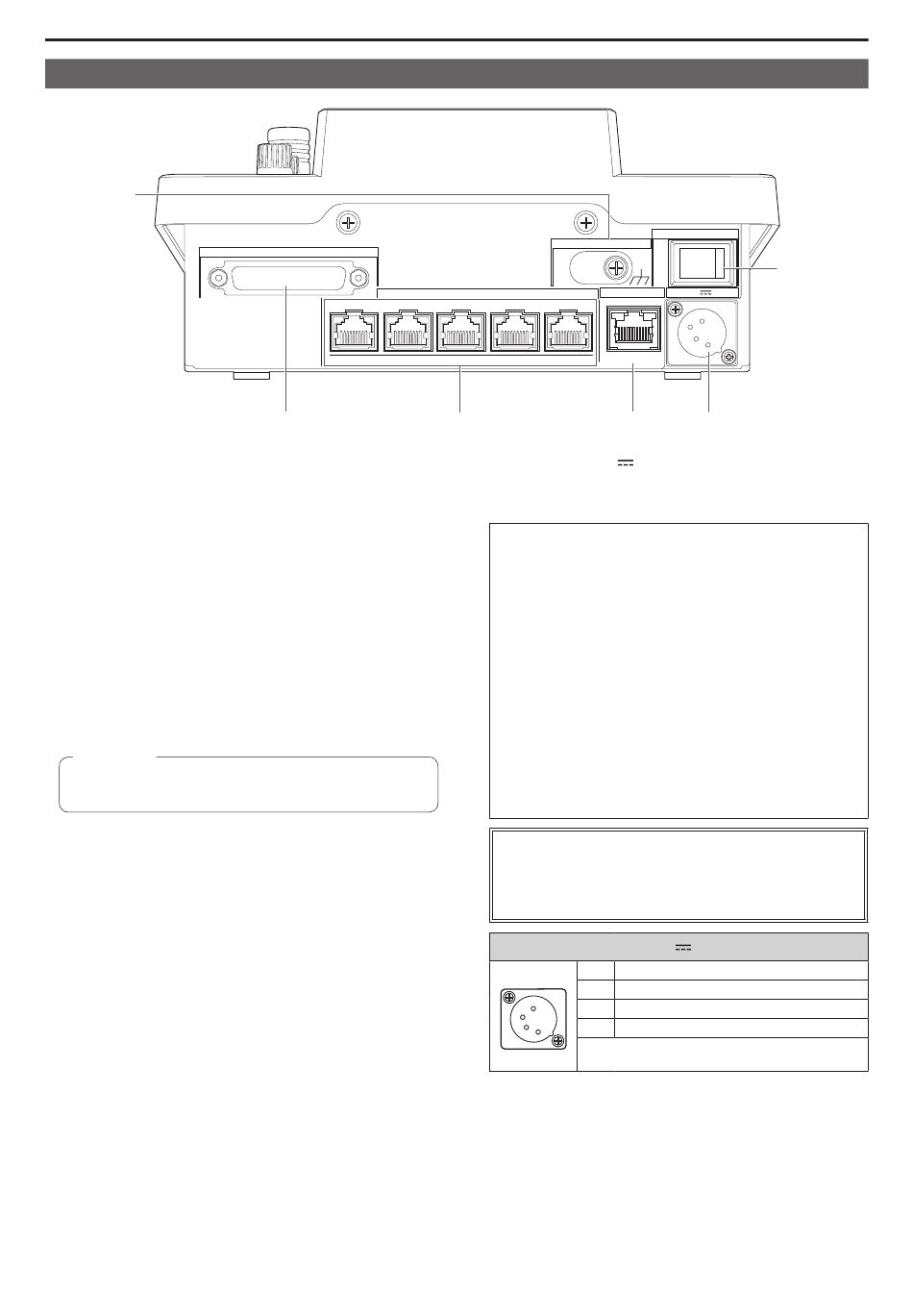

Panneau arrière
Borne de mise à la terre [SIGNAL GND]
La brancher à la prise de terre du système.
Connecteur TALLY/GPIO [TALLY/GPIO]
JST : JBY‑25S‑1A3F(LF) (SN)
Brancher un dispositif externe à ce connecteur pour recevoir des
informations tally ou envoyer l'état de sélection de caméra.
Utiliser un câble blindé pour brancher au connecteur.
Connecteurs SERIAL CONT 1 à 5
[SERIAL CONT 1 à 5] (RJ‑45)
Connecter les caméras distantes qui prennent en charge une
connexion en série sur ces connecteurs avec des câbles LAN.
Les raccorder avec des câbles droits (câble blindé de catégorie 5e
ou mieux).
Pour plus de détails, consulter "Connexions" (pages 15 à 17).
Remarque
z Ne pas raccorder les câbles de l'alimentation PoE à ces
z
connecteurs.
Connecteur IP CONT [IP CONT] (RJ‑45)
(10BASE‑T/100BASE‑TX)
Brancher à ce connecteur une caméra distante ou un ordinateur qui
prend en charge une connexion IP à l'aide d'un câble LAN.
Lors du raccordement direct d'un dispositif à l'appareil, utiliser un
câble croisé (câble blindé de catégorie 5e ou mieux).
Lors d'un raccordement via un concentrateur (concentrateur de
commutation) etc., utiliser un câble droit ou un câble croisé (câble de
catégorie 5e).
Pour plus de détails, consulter "Connexions" (pages 15 à 17).
(suite)
TALLY/GPIO
SERIAL CONT
5
4
SIGNAL GND
IP CONT
3
2
1
RS-422
Douille DC IN [12V
Connecter une alimentation CC externe à ce connecteur.
z Utiliser un câble CC d'une longueur maximale de 2 m (6,6 ft) (en
z
utilisant un câble AWG16).
„ Alimentation CC externe
„
Raccorder une fois assuré que la tension produite par
l'alimentation CC externe est compatible avec la tension nominale
de la caméra.
Sélectionner une intensité de courant de sortie pour l'alimentation
CC externe ayant une marge supérieure à l'intensité totale du
courant des dispositifs raccordés.
L'intensité totale du courant des dispositifs raccordés peut être
calculée à l'aide de la formule suivante.
Consommation totale de l'électricité ÷ tension
Lorsque la caméra est mise sous tension, un afflux de courant
est généré. Une alimentation électrique insuffisante lors de la
mise sous tension peut causer un dysfonctionnement. Nous
vous conseillons d'utiliser une alimentation CC externe pouvant
assurer le double de la capacité de consommation électrique
totale de la caméra et des dispositifs raccordés mis en marche par
enclenchement lorsque la caméra est mise sous tension (comme
les objectifs, les récepteurs de microphone sans fil).
z S'assurer de l'alignement de la broche de la sortie CC de
z
l'alimentation CC externe et du connecteur DC IN de la caméra
et raccorder correctement la polarité.
Si l'alimentation +12 V est branchée par erreur à la prise GND,
cela peut créer un feu ou un dysfonctionnement.
1
2
1
3
2
4
3
4
Interrupteur POWER [POWER]
Quand l'interrupteur POWER est sur ON, l'indicateur POWER ( 1 )
s'allume, et l'appareil est opérable.
14
POWER
ON
12 V
IN
LAN
IN] (12 V CC) (Connecteur XLR)
12V
IN
GND
—
—
+12V
HA16RA-4P (77)
Hirose Electric Co.
