Connexions
(suite)

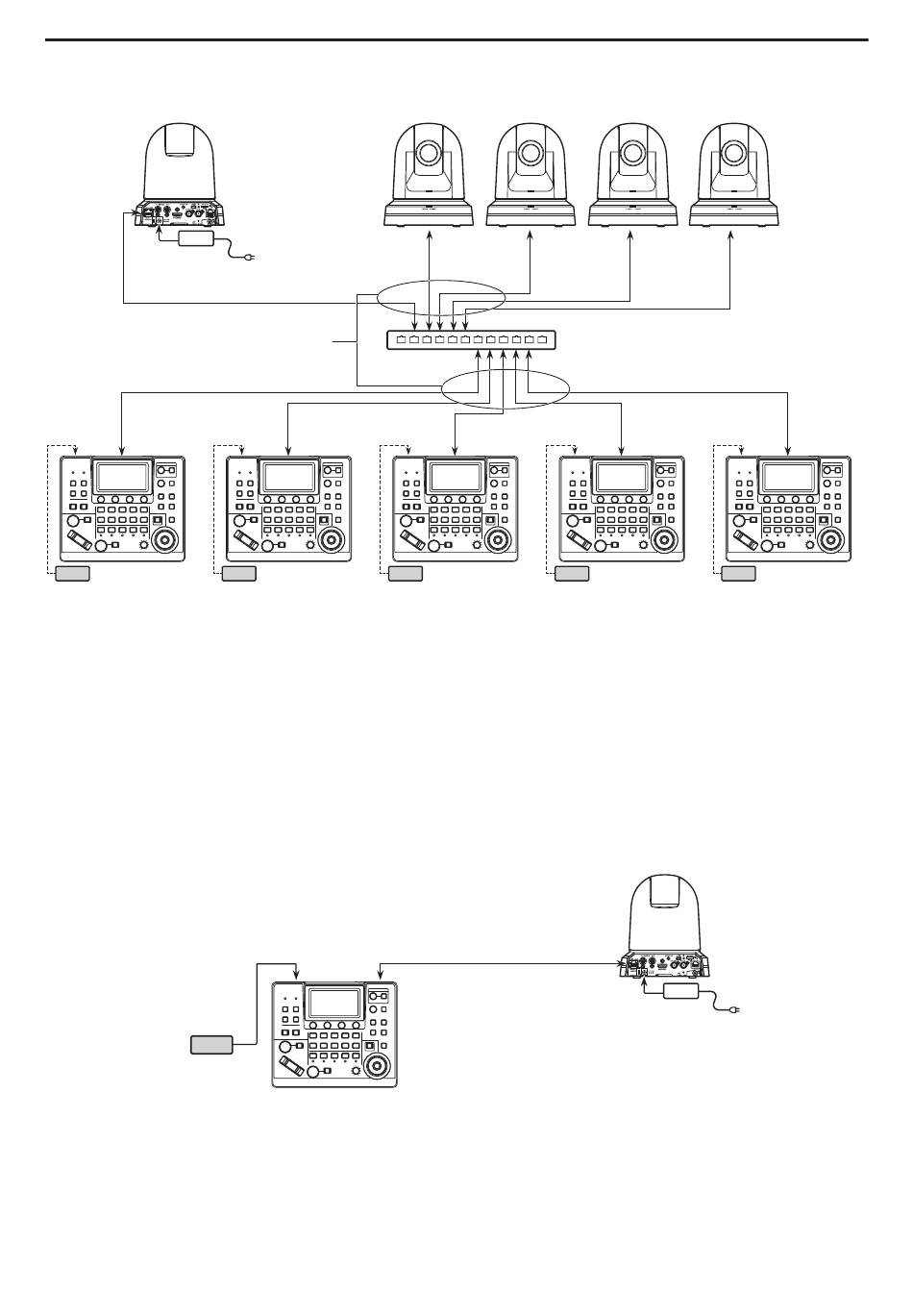

„ Connexions IP pour plusieurs appareils et des caméras distantes
„
AW‑UE70
Câbles LAN
(Câble droit ou câble croisé)
Max. 100 m (328 pieds)
Alimentation
CC externe
Pupitre de contrôle de
caméras
AW‑RP60
*1: L'adaptateur secteur n'est pas indiqué dans le schéma ci‑dessus.
*2: L'alimentation peut également être fournie au AW‑RP60 depuis un hub de commutation qui prend en charge la fonction PoE, un
injecteur PoE, un hub de commutation prenant en charge la fonction PoE+ ou un injecteur PoE+.
z Utiliser un câble LAN de catégorie 5e.
z Une caméra distante peut être simultanément contrôlée depuis 5 appareils. (Lors d'une connexion IP)
„ Connexions IP pour un appareil et une caméra distante
„
Alimentation
CC externe
z Utiliser un câble croisé (câble de catégorie 5e) comme câble LAN.
z Pour raccorder toute autre caméra qu'une AW-UE70, consulter le mode d'emploi de la caméra.
Adaptateur secteur
Alimentation
Alimentation
CC externe
CC externe
Pupitre de contrôle de
caméras
AW‑RP60
AW‑UE70 *
Concentrateur (hub) de commutation
prenant en charge PoE+ ou injecteur PoE+ *
Alimentation
CC externe
Pupitre de contrôle de
Pupitre de contrôle de
caméras
AW‑RP60
Câble LAN (câble croisé)
Max. 100 m (328 pieds)
Pupitre de contrôle de caméras
AW‑RP60
16
1
Alimentation
CC externe
Pupitre de contrôle de
caméras
AW‑RP60
AW‑UE70
Adaptateur
secteur
2
caméras
AW‑RP60
