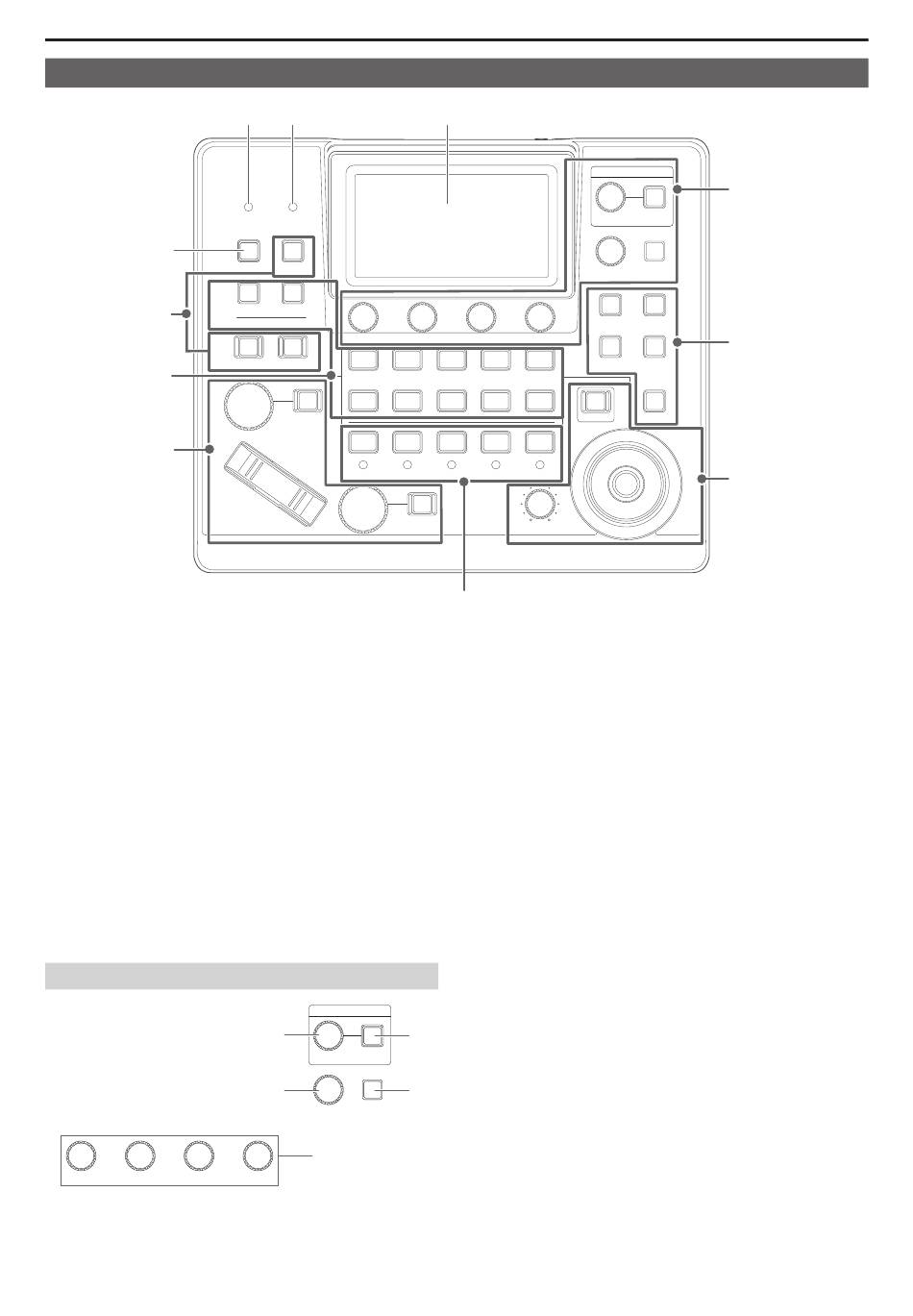

Les pièces et leurs fonctions
Panneau de commande
Section de réglage
de couleur
Section de la
sélection de la
mémoire préréglée
IRIS
Section iris, zoom et
mise au point
TELE
1 Indicateur POWER [POWER]
Ceci s'allume lorsque l'interrupteur POWER ( ) sur le panneau
arrière est réglé sur ON alors que l'alimentation est fournie.
2 Indicateur ALARM [ALARM]
Ceci s'allume lorsqu'une alarme provenant de la caméra distante
sélectionnée est reçue.
3 Panneau LCD
Permet d'afficher l'écran d'état ou le menu.
4 Bouton MENU [MENU]
Lorsque le bouton MENU est pressé, le menu s'affiche sur le
panneau LCD.
Ceci reste allumé pendant que le menu est affiché.
Section des commandes du menu
F1
F2
F3
5 Cadran CAMERA OSD SELECT [CAMERA OSD SELECT]
Lorsque le bouton CAMERA OSD ON/OFF est allumé, tourner le
cadran pour chercher le menu puis le presser pour sélectionner.
POWER
ALARM
MENU
BARS
STORE
DELETE
PRESET
F1
1
2
AWB
ABB
PRESET MEMORY SELECTION
6
7
AUTO
1
2
ZOOM
WIDE
FOCUS
OTAF
Section de sélection de caméra
CAMERA OSD
SELECT
ON/OFF
EXIT
F5
F4
F2
F3
F4
3
4
5
8
9
10
3
4
5
CAMERA SELECTION
LOW
HI
AUTO
PTZ SPEED
6 Cadran F5 [F5] (cadran de commande du menu)
Lorsqu'un écran de menu s'affiche sur le panneau LCD, tourner le
cadran pour chercher le menu puis le presser pour sélectionner.
7 Cadran F1 [F1], cadran F2 [F2], cadran F3 [F3], cadran F4
[F4] (cadrans de commande du menu)
Utiliser ces cadrans pour manipuler les valeurs de réglage affichées
sur le panneau LCD de l'appareil.
Tourner les cadrans F1 à F4 pour sélectionner les valeurs de réglage,
etc.
Lorsque l'écran d'état est affiché, les utiliser pour manipuler les
valeurs de l'élément affichées dans la partie inférieure du panneau
LCD.
Lorsqu'un écran de menu s'affiche, les utiliser pour manipuler les
valeurs de l'élément de menu sélectionné.
8 Bouton CAMERA OSD ON/OFF
[CAMERA OSD ON/OFF]
Utiliser ceci pour mettre le bouton CAMERA OSD sur ON ou OFF.
9 Bouton EXIT [EXIT]
Lorsque le bouton EXIT est pressé tandis que l'écran de menu est
affiché sur le panneau LCD, l'écran revient sur le menu précédent.
Lorsque l'écran d'état est affiché, si le bouton EXIT est pressé
pendant la manipulation des éléments attribués aux cadrans F1 à F4,
l'action du cadran sera annulée.
10
CAMERA OSD
Section d'opérations
de menu
SELECT
ON/OFF
EXIT
F5
USER 1
USER 2
Section de bouton
d'utilisateur
USER 3
USER 4
ENABLE
SHIFT
Section de
panoramique
horizontal/vertical
PAN
TILT
