Les pièces et leurs fonctions

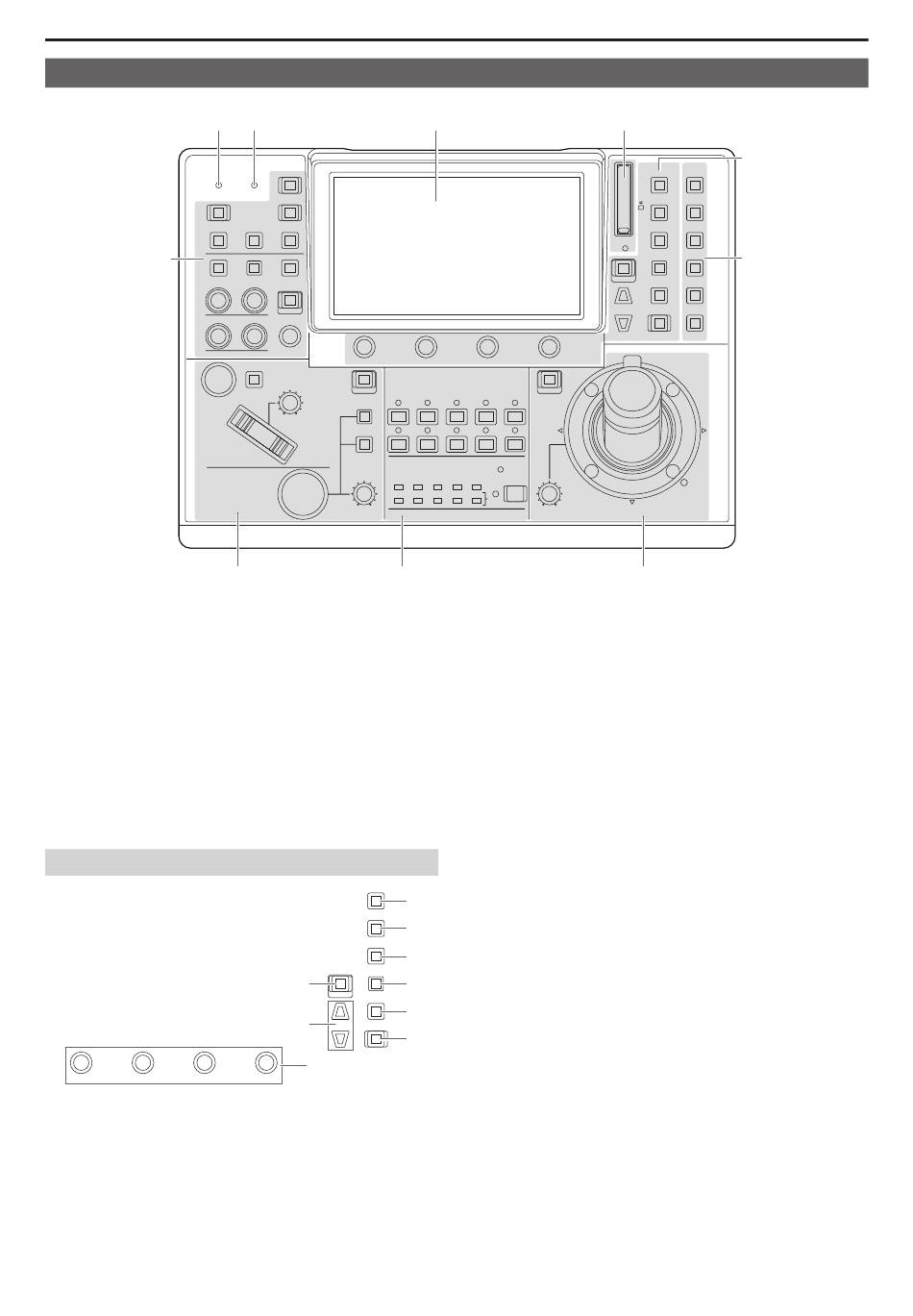

Panneau de commande


POWER
AWB
A/3200K
Section de réglage
de couleur
SHUTTER
ON
IRIS
Section iris, zoom et mise au point
1 Indicateur POWER [POWER]
Il s'allume quand l'interrupteur POWER (  ) sur le panneau arrière
est réglé sur ON alors que la prise DC IN est alimentée (  ).
 Indicateur ALARM [ALARM]
Ceci s'allume lorsqu'une alarme (alarme du ventilateur de
refroidissement ou erreur du panoramique horizontal/vertical) a été
reçue d'une caméra distante.
3 Panneau LCD
Il indique les statuts de réglage actuels.
Section des commandes du menu
F1 F2 F3
4 Cadran F1 [F1], cadran F2 [F2], cadran F3 [F3], cadran F4
[F4] (cadrans de commande du menu)
Utiliser ces cadrans pour manipuler les éléments affichés sur le
panneau LCD de l'appareil.
Lorsque l'écran d'état est affiché, les utiliser pour manipuler les
valeurs de l'élément affichées dans la partie inférieure du panneau
LCD.
Lorsqu'un écran de menu s'affiche, les utiliser pour manipuler les
valeurs de l'élément de menu sélectionné.

ALARM
BARS
ABB
B/5600K ATWVAR
WHITE BAL
SHUTTER SCENE
SYNC ON/OFF
ENABLE
R/B GAIN
M.PED
R/B PED
F1
AUTO
ENABLE
LOW HI
SPEED
AUTO
TELE
ZOOM
OTAF
WIDE
LOW HI
FOCUS SPEED
Section de sélection de caméra
PAINT
FUNCTION
MAINTENANCE

ENABLE PMEM/TMEM

SYSTEM

F4

F2 F3 F4
ENABLE
1 2 3 4 5
PAN
6 7 8 9 10
CAMERA / GROUP SELECTION
1 2 3 4 5
11 12 13 14 15
11-20
6 7 8 9 10
SELECT
LOW HI
16 17 18 19 20
SPEED
CAMERA GROUP
5 Bouton PAINT [PAINT]
Permet d'afficher le menu PAINT sur le panneau LCD.
6 Bouton FUNCTION [FUNCTION]
Permet d'afficher le menu FUNCTION sur le panneau LCD.
7 Bouton MAINTENANCE [MAINTENANCE ]
Permet d'afficher le menu MAINTENANCE sur le panneau LCD.
8 Bouton PMEM/TMEM [PMEM/TMEM]
Permet d'afficher le menu PMEM/TMEM sur le panneau LCD.
9 Bouton SYSTEM [SYSTEM]
Permet d'afficher le menu SYSTEME sur le panneau LCD.

 Bouton PICTURE [PICTURE]

Permet d'afficher les images entrant par la prise 3G SDI sur l'écran
LCD.

Les fonctions affichées sur le panneau LCD changent lors d'un appui
prolongé sur ce bouton.

Indicateur de bouton

allumé
(Vert)

Indicateur de bouton
allumé
(Ambré)
z Lorsque le fonctionnement du bouton PICTURE est activé
z
(marche), les actions suivantes sont disponibles à l'aide des
cadrans F1 à F4.
F1: Presser pour sélectionner Crop Out YL.
F2: Presser pour sélectionner Crop Out G.
F3: Presser pour sélectionner Crop Out MG.
F4: Si ceci est tourné tandis que le menu de la caméra est affiché,
le curseur peut être déplacé et les valeurs peuvent être
sélectionnées.
Appuyer sur le cadran pour valider.
9
Section de carte mémoire
Section d'opérations
de menu
PAINT USER 1
FUNCTION USER 2
SD CARD
MAINTENANCE USER 3
Section de bouton
d'utilisateur
ENABLE PMEM/TMEM USER 4
SYSTEM USER 5
PICTURE USER 6
TILT
Section de panoramique horizontal/vertical
: Contour de recadrage affiché
: Contour de recadrage et assistance de
mise au point (FOCUS IN RED) affichés
