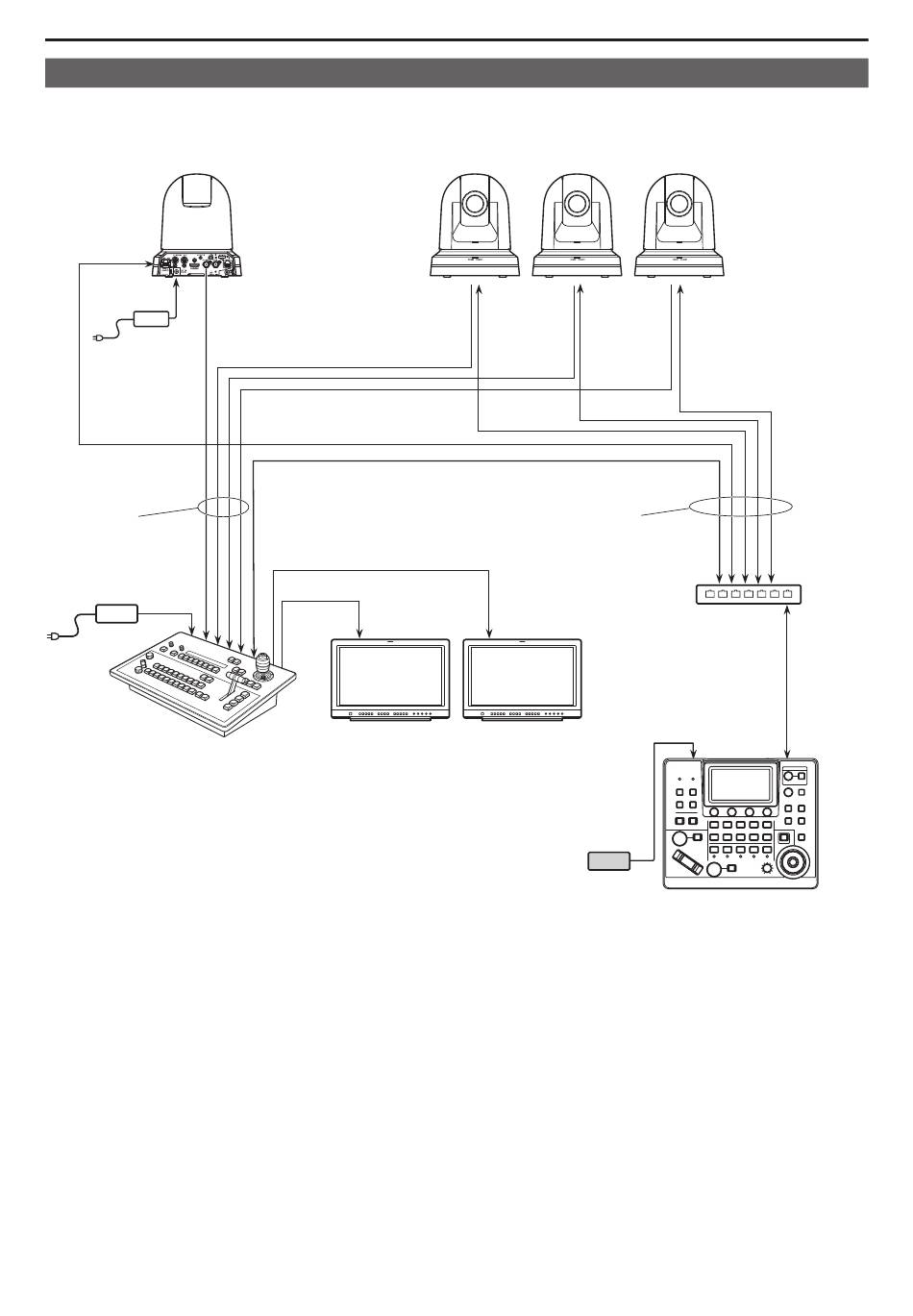

Exemple de connexions IP
„ Connexions IP pour caméras distantes
„
AW‑UE70
Connecteur
LAN
Adaptateur
secteur
Signaux
vidéo SDI
Adaptateur secteur
Centre de Production Live
AV‑HLC100P
Live Production Center
AV‑HLC100E
*: L'adaptateur secteur n'est pas indiqué dans le schéma ci‑dessus.
z Utiliser un câble LAN de catégorie 5e.
z Il est possible de disposer d'un mélange de caméras distantes connectées via des connexions en série et des caméras distantes connectées via
des connexions IP.
z Il est possible d'enregistrer jusqu'à 200 caméras distantes connectées via des connexions IP et des connexions en série en tant que destinations
de contrôle à un appareil.
Moniteur 2
Moniteur 1
Moniteur
15
AW‑UE70*
Câbles LAN
(Câble droit ou câble croisé)
Max. 100 m (328 pieds)
Concentrateur de
commutation
Moniteur
Alimentation
CC externe
Pupitre de contrôle de caméras
Câble LAN
(Câble droit ou
câble croisé)
Max. 100 m
(328 pieds)
AW‑RP60
