Installation, montage

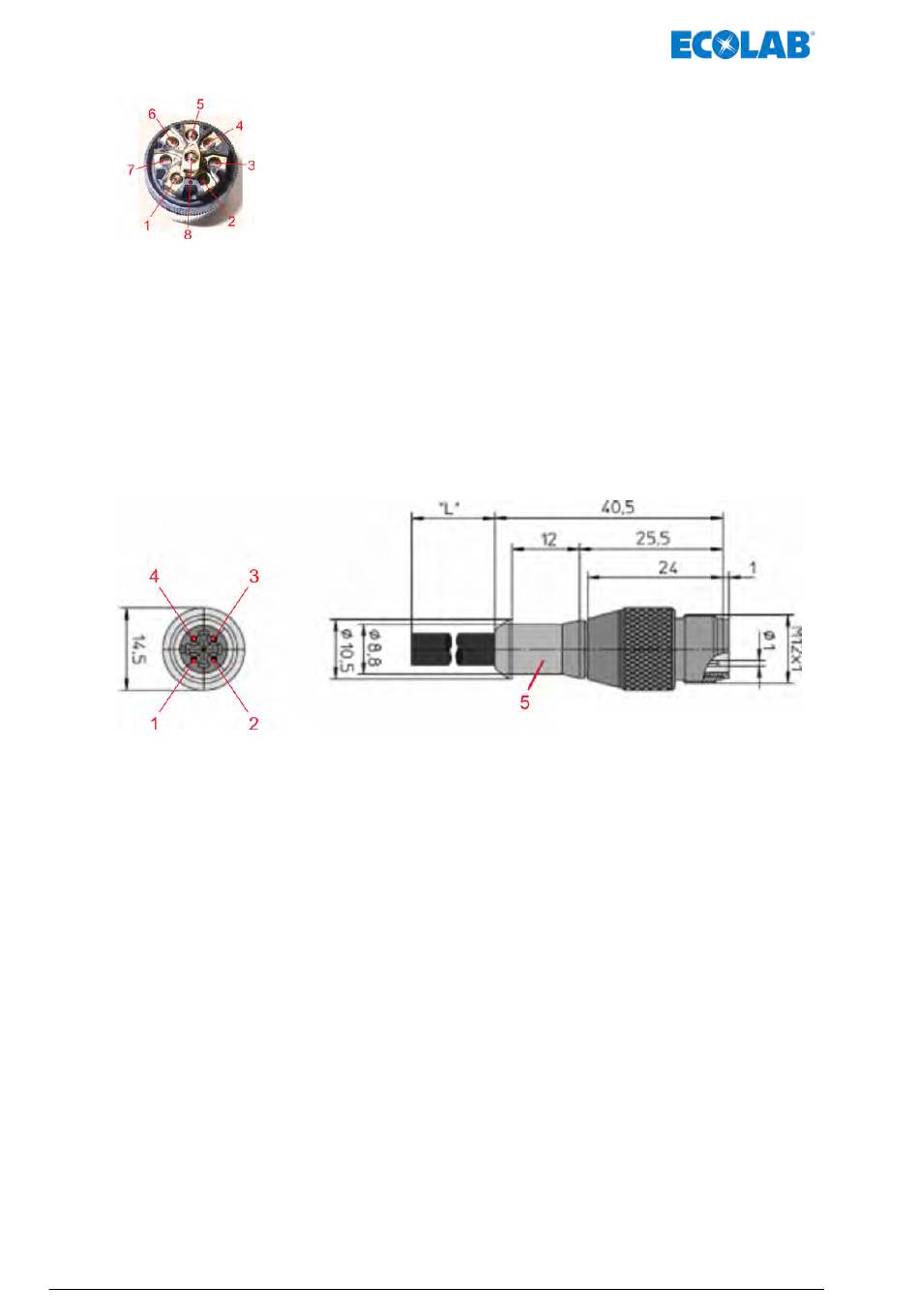

Fig. 7 : Anschlussbild
1 marron, 24 VDC
2 blanc, démarrage
3 bleu, 0 VDC
4 noir, signal ok/non ok
8.2.2 Connecteur de raccordement du côté PLC
Le connecteur de raccordement du côté PLC est fixé fermement au câble d'une longueur
de 4 mètres.
Fig. 8 : Schéma des connexions
1 marron, 24 VDC
2 blanc, démarrage
3 bleu, 0 VDC
417101448 Rev. 04-02.2019
5 limitation du courant
6 limitation du temps de démarrage
7 non affecté
8 non affecté
4 noir, signal ok/non ok
5 Assemblage de tuyau de protection
