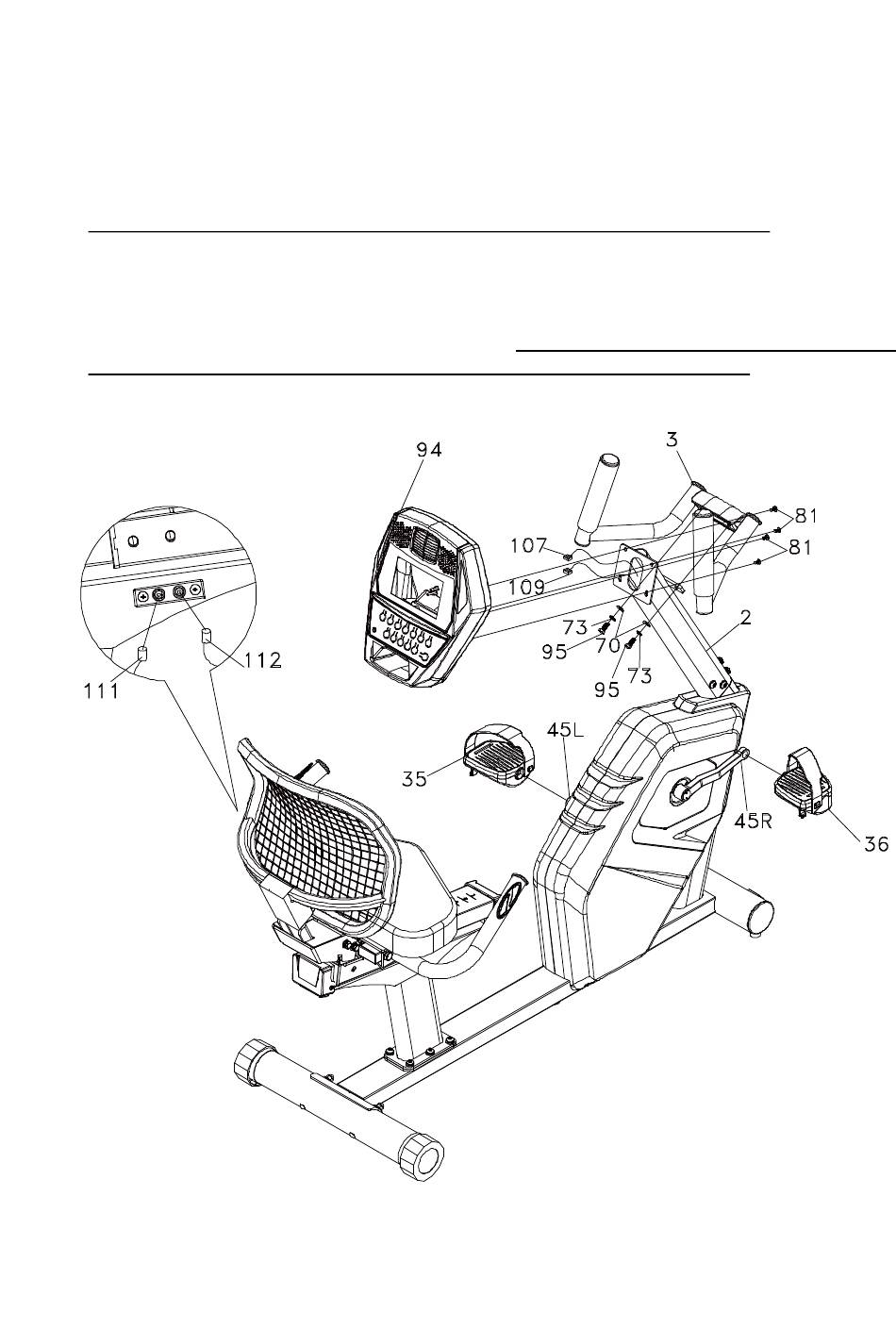

ÉTAPE 4 : Console, guidons et pédales
• Placez le guidon avant (3) et fixez-le à l'aide de deux boulons de 5/16 po × ¾ po (95), de
deux rondelles élastiques de 5/16 po (73) et de deux rondelles plates de
(70).
• Branchez les deux câbles (107 et 109) aux connecteurs homologues qui se trouvent à
l'arrière de la console (94). Fixez-les à la console à l'aide de quatre vis M5 × 12 mm (81).
Veillez à ne pas pincer les câbles entre la console et la plaque de montage.
• Fixez les pédales gauche et droite (36/35) aux manivelles gauche et droite (45D/45G). Le
filet de la pédale de gauche (35) est inversé. Lorsque vous tournez la pédale dans la
manivelle, vous devez le faire dans le sens contraire des aiguilles d'une montre, comme
si vous la desserriez. Le filet de la pédale de droite (36) est ordinaire, vous devez donc la
serrer dans le sens des aiguilles d'une montre. Serrez les pédales autant que possible. Il
se peut que vous ayez à les resserrer après quelques heures d'utilisation.
SERVICE À LA CLIENTELE 1-888-707-1880
11
MAURICE PINCOFFS CANADA INC.
5/16 po × 18 mm
