Installation

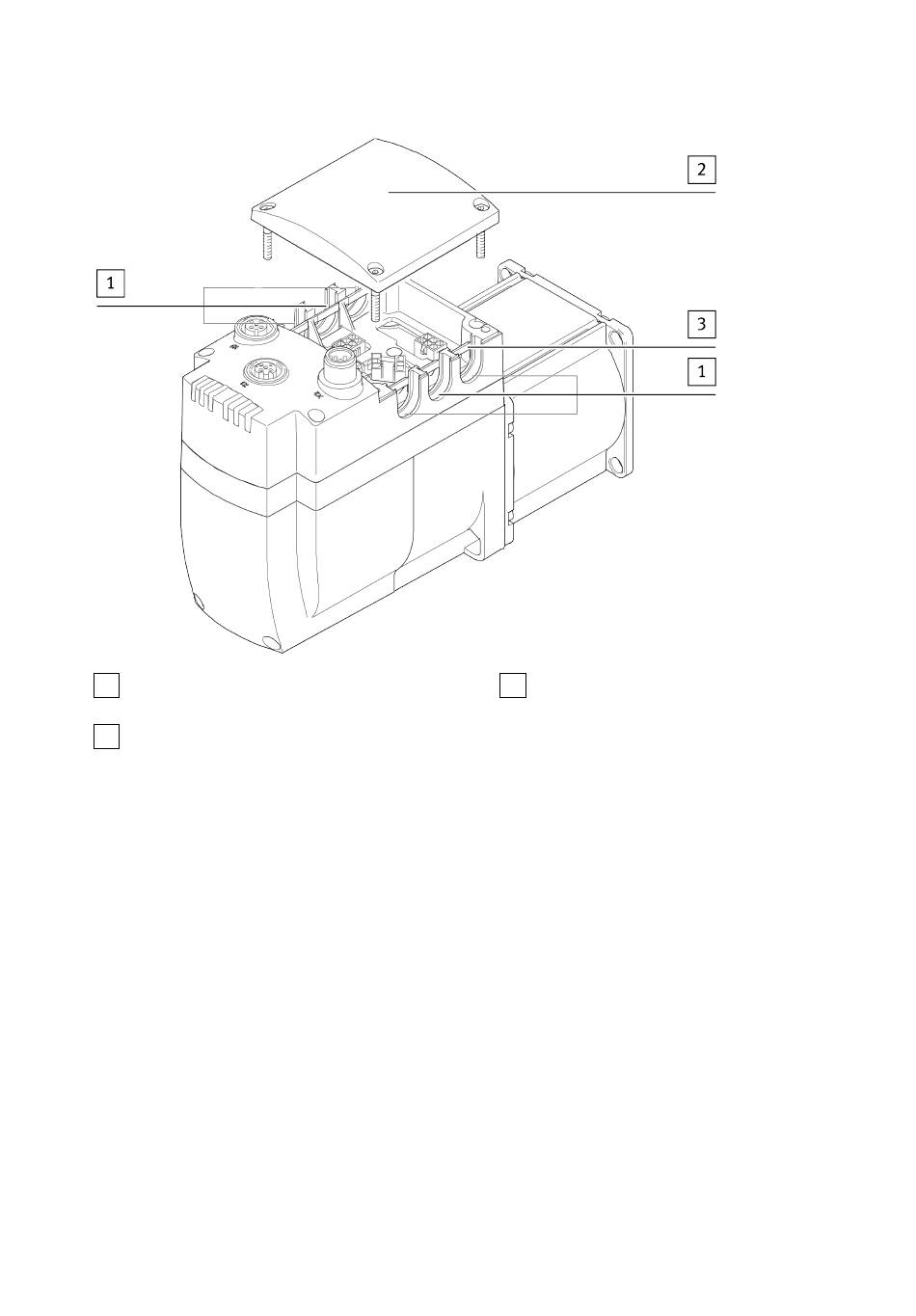

1 Passage de câble (1 garniture d'étanchéité
requise pour chaque passage de câble)
2 Couvercle du boîtier de raccordement
Fig. 28 Passages de câble du boîtier de raccordement
Un assortiment de garnitures d'étanchéité avec les garnitures d'étanchéité suivantes est fourni à la li-
vraison :
– Joints d'obturation
– Garnitures d'étanchéité pour des câbles d'un diamètre extérieur de 2,9 ... 3,1 mm
– Garnitures d'étanchéité pour des câbles d'un diamètre extérieur de 6,1 ... 7,1 mm
– Garnitures d'étanchéité pour des câbles d'un diamètre extérieur de 8,5 ... 9,6 mm
L'assortiment de garnitures d'étanchéité est aussi disponible en tant qu'accessoires
(è www.festo.com/catalogue).
Raccordement des connecteurs internes
Le couvercle du boîtier de raccordement doit être démonté pour l'installation électrique.
Avant le démontage du couvercle :
1. Couper l'alimentation électrique.
2. La protéger contre toute remise en marche.
Festo — EMCA-EC-67-...-CO/-EC/-EP/-PN — 2020-03d
3 Traverse en plastique (1x par passage de
câble)
