Oda Termostatı Montaj Konfigürasyonu; Pompa Işletim Konfigürasyonu - Rotex RKHBH008BA Manuel D'installation

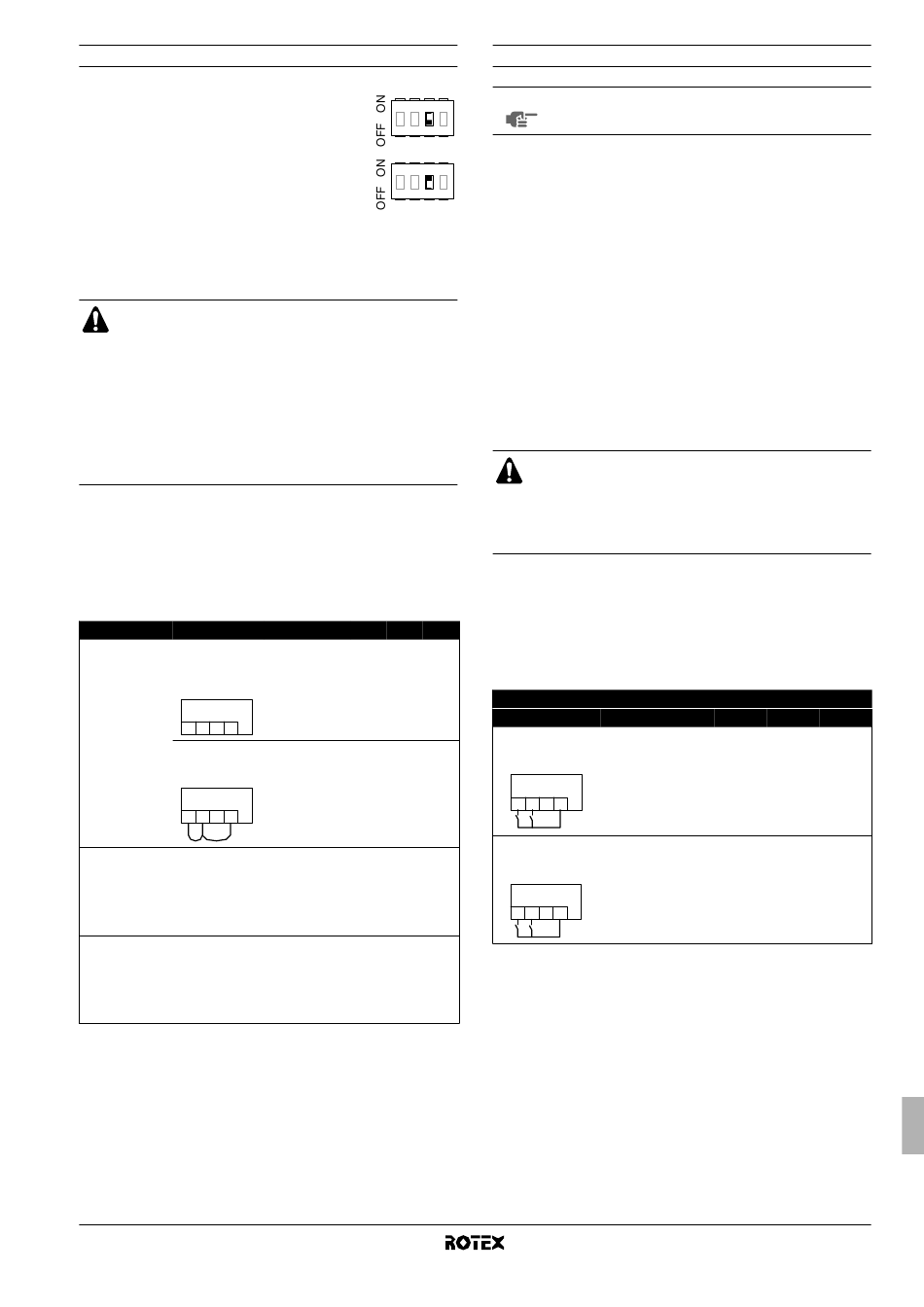

Oda termostatı montaj konfigürasyonu
■
İç üniteye oda termostatı
olmadığında, geçiş anahtarı SS2-3 OFF
olarak ayarlanmalıdır.
■
İç üniteye oda termostatı bağlı olduğunda,
geçiş anahtarı SS2-3
ayarlanmalıdır.
■
Pompanın art arda devreye girip çıkmasını (yani takırda-
masını) ve dolayısıyla pompanın ömrünün etkilenmesini
önlemek için, oda termostatında ayarların (6®02=yes, 6®05=9,
6®06=5) doğruluğunu onaylayın.
■
İç üniteye oda termostatı bağlı olduğunda, ısıtma ve
soğutma program zamanlayıcıları kesinlikle kullanıla-
maz. Diğer program zamanlayıcıları etkilenmezler.
Program zamanlayıcıları üzerine daha fazla bilgi için
kullanım kılavuzuna bakın.
■ İç üniteye oda termostatı bağlı olduğunda ve =
butonuna veya y butonuna basıldığında, oda
termostatının önceliği olduğunu ve açma/kapama
çalıştırması ile geçiş çalıştırmasını kontrol edeceğini
göstermek için merkezi kontrol göstergesi e yanıp
sönecektir.
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile termostat kablo bağlantılarını (X2M: 1, 2, 3, 4)
özetler. Pompa işletimi üçüncü sütunda verilmiştir. Son üç sütun,
izleyen işlevselliğin kullanıcı arayüzü (UI) ile mi yoksa termostat (T)
tarafından mı yerine getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
Termostat Konfigürasyon
Termostat yok • SS2-3 = OFF
• kablo
bağlantıları:
(yok)
X2M
1 2 3 4
• SS2-3 = ON
• kablo
bağlantıları:
X2M
1 2 3 4
Yalnız ısıtma • SS2-3 = ON
• kablo
termostatı
bağlantıları:
(oda termostat
kitinin montaj
kılavuzuna
bakın)
Isıtma/soğutma • SS2-3 = ON
• kablo
anahtarı ile
bağlantıları:
termostat
(oda termostat
kitinin montaj
kılavuzuna
bakın)
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arabirimi
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim
ısıtma/soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa
her 5 dakikada bir 3 dakika çalışacaktır.
RKHBH/X008BA
Hava su tipi ısı pompa sistemi iç ünitesi
4PW54224-1A
bağlı
1 2 3 4
1 2 3 4
ON olarak
y y y y = = = = p p p p r r r r
Pompa işletimi
çıkış su UI UI UI
sıcaklığı ile
(a)
belirlenir
hacim ısıtma UI UI UI
veya soğutma
açık olduğunda
y
( )
açık
oda termostatı T — —
tarafından
ısıtma talebi
olduğunda açık
oda termostatı T T —
tarafından
ısıtma talebi
veya soğutma
talebi
olduğunda açık
Pompa işletim konfigürasyonu
NOT
Pompa hızını ayarlamak için, bkz. "Pompa hızının
ayarlanması" sayfa 23.
Oda termostatı yokken: SS2-3 DIP anahtarı = OFF
İç üniteye termostat bağlanmadığı zaman pompa çalışmasını çıkış
suyu sıcaklığı belirleyecektir.
Oda termostatı bağlı değilken pompayı sürekli çalıştırmak için şunları
yapın:
- SS2-3 geçiş anahtarını ON konuma getirin,
- anahtar kutusu içindeki terminal bloğu üzerinde bulunan 1-2-
4 numaralı terminalleri kısa devre yapın.
Oda termostatı DIP anahtarı: SS2-3 = ON
İç üniteye termostat bağlı olduğunda, termostat tarafından ısıtma
veya soğutma talebi olduğu zaman pompa sürekli çalışacaktır.
İkili ayar noktası
İkili ayar noktası etkin kılındığında, pompa işletimi SS2-3 DIP
anahtarı ile ayar noktası seçim kontaklarının durumuna bağlı olarak
belirlenir. Termostatın bağlı olduğu veya yukarıda açıklananın
dışındaki durumda pompa işletim konfigürasyonlarına bakın.
İkili ayar noktası etkin kılındığında, "zorunlu sürekli pompa
işletimi" mümkün değildir. SP1 ve SP2'nin her ikisi de
kapalı iken SS2-3 ON olduğunda, pompa işletimi "oda
termostatlı" işletimle aynı olacak ve ikinci ayar noktası
uygulanabilir ayar noktası olacaktır. Bkz. "İkili ayar noktası
kontrolü" sayfa 28.
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile kablo bağlantılarını (X2M: 1, 2, 4) özetler. Pompa
işletimi üçüncü sütunda verilmiştir. Son üç sütun, izleyen işlevselliğin
kullanıcı arayüzü (UI) ile mi yoksa ayar noktası seçim kontakları SP1
ve SP2 tarafından mı yerine getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
İkili ayar noktası
Konfigürasyon Pompa işletimi
• [7-02]=1 çıkış su sıcaklığı ile
(a)
• SS2-3 = OFF
belirlenir
• kablo bağlantıları:
X2M
1 2 3 4
SP2 SP1
• [7-02]=1 ana veya/ve alt ayar
• SS2-3 = ON noktası telep
• kablo bağlantıları:
edildiğinde açık
X2M
1 2 3 4
SP2 SP1
SP1 = Birinci ayar noktası kontağı
SP2 = İkinci ayar noktası kontağı
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arabirimi
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim
ısıtma/soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa
her 5 dakikada bir 3 dakika çalışacaktır.
y y y y = = = = p p p p r r r r
UI UI UI
SP2/SP1 UI —
