Câblage local
AVERTISSEMENT
■
Un commutateur principal ou d'autres moyens de
débranchement ayant une séparation de contact sur
tous les pôles doit être intégré dans le câblage fixe en
fonction
de
la
correspondante.
■
Déconnecter
l'alimentation
d'effectuer tout raccordement.
■
Utiliser uniquement des câbles en cuivre
■
Ne jamais pincer les faisceaux de câbles et s'assurer
qu'ils n'entrent pas en contact avec la tuyauterie et
des bords tranchants.
S'assurer qu'aucune pression externe n'est appliquée
sur les connexions du bornier.
■
Tous les câblages sur place et les éléments doivent
être installés par un technicien qualifié et satisfaire
aux réglementations nationales et européennes
appropriées.
■
Le câblage sur place doit être réalisé conformément
au schéma de câblage fourni avec l'appareil et aux
instructions données ci-dessous.
■
Veiller à utiliser une alimentation spécifique. Ne
jamais utiliser une alimentation électrique partagée
par un autre appareil.
■
Veiller à établir une connexion à la terre. Ne pas
utiliser une canalisation publique, un parasurtenseur
ou la terre du téléphone comme terre pour l'unité. Une
mise à la terre incomplète peut provoquer des
électrocutions.
■
Veiller à installer un disjoncteur de fuite à la terre
conformément à la législation locale et nationale en la
matière. Le non-respect de cette consigne peut
provoquer des chocs électriques ou un incendie.
■
Veiller à installer les fusibles requis.

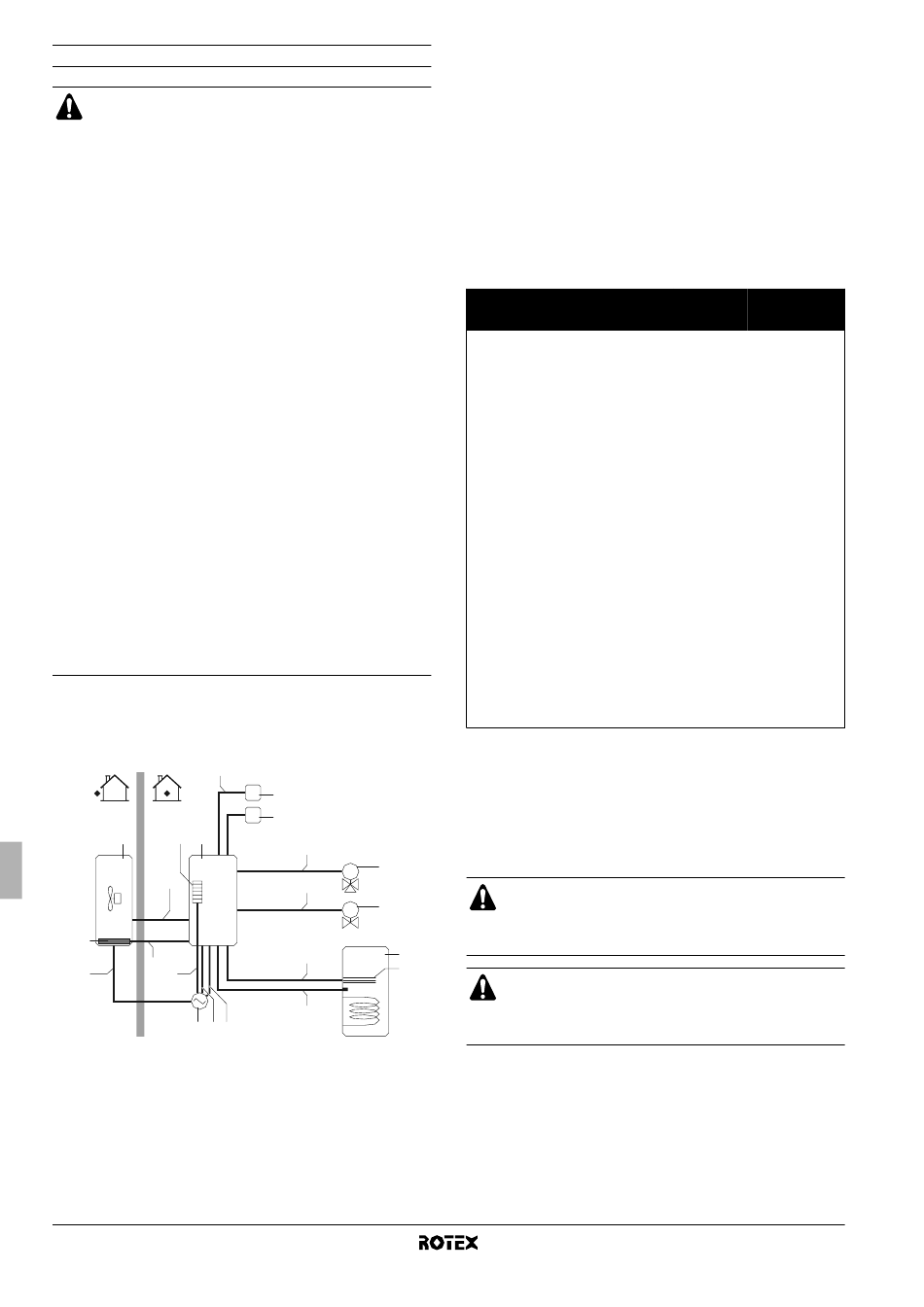

Aperçu
L'illustration ci-dessous donne un aperçu du câblage nécessaire sur
place entre plusieurs pièces de l'installation. Se référer également à
"Exemples d'application typiques" à la page 4.
5
D
B
E
2
C
3
1
4
A
11
10
Manuel d'installation
17
législation
locale
et
nationale
électrique
avant
T
F
I
K
6
G
M
7
H
M
I
8
J
9
A
Alimentation unique
pour l'unité extérieure,
le chauffage d'appoint
et le surchauffage
B
Unité extérieure
C
Chauffage de fond de
(a)
bac EKBPHT
D
Chauffage d'appoint
E
Unité intérieure
F
Thermostat d'ambiance
(option)
(a) Le chauffage de fond de bac s'utilise uniquement en combinaison avec l'unité
RRLQ ou dans le cas du kit EKBPHT.
Elément
Description
1
Câble d'alimentation pour
l'unité extérieure
2
Alimentation de l'unité
intérieure et câble de
communication
3
Câble électrique pour le
chauffage du fond de bac
4
Câble d'alimentation électrique
pour chauffage d'appoint
5
Câble du thermostat
d'ambiance
6
Câble de commande de vanne
à 3 voies
7
Câble de commande de vanne
à 2 voies
8
Alimentation électrique du
surchauffage et câble de
protection thermique
9
Câble de thermistance
10
Câble d'alimentation électrique
du surchauffage
11
Câble d'alimentation électrique
au tarif nuit (contact sans
tension)
12
Câble d'interface utilisateur
(a) Se reporter à la plaquette signalétique sur l'unité extérieure.
2
(b) Section du câble 2,5 mm
(c) Section minimale du câble 1,5 mm
(d) Voir tableau sous "Connexion de l'alimentation électrique du chauffage d'appoint"
à la page 19.
(e) La thermistance et le fil de raccordement (12 m) sont fournis avec le ballon d'eau
chaude domestique.
2
(f)
Section de câble 0,75 mm
à 1,25 mm
Un contact libre de tension garantit la charge minimum applicable de 15 V CC,
10 mA.
2
(g) Section de câble 0,75 mm
à 1,25 mm
ATTENTION
Sélectionner les dimensions de tous les câbles et fils
conformément aux réglementations locales et nationales
en vigueur.
AVERTISSEMENT
Après avoir terminé le travail électrique, confirmer que
chaque composant électrique et la borne à l'intérieur du
coffret électrique sont raccordés fermement.
Unité intérieure pour système de pompe à chaleur air à eau
G
Vanne à 3 voies pour
ballon d'eau chaude
domestique (option)
H
Vanne à 2 voies pour
mode de refroidisse-
ment (option)
I
Ballon d'eau chaude
domestique (option)
J
Surchauffage (option)
K
Interface utilisateur
(commande numérique)
Nombre de
conducteurs
Courant de
requis
service maximal
(a)
2+GND
(b)
3+GND
(c)
2
(d)
2+GND ou
3+GND
(c)
3 ou 4
100 mA
(c)
2+GND
100 mA
(c)
2+GND
100 mA
(b)
4+GND
(e)
2
2+GND
13 A
2
(f)
2
(g)
2
2
, longueur maximale: 50 m.
2
, longueur maximale: 500 m.
