PRECAUŢIE
Selectaţi toate dimensiunile de cabluri şi conductori în con-
formitate cu reglementările locale şi naţionale relevante.
AVERTIZARE
După finalizarea lucrărilor electrice, confirmaţi că fiecare
piesă şi bornă electrică din interiorul cutiei de piese
electrice este bine conectat.
Cablajul intern - Lista de componente
Consultaţi schema de conexiuni a cablajului intern furnizată cu unita-
tea (în interiorul capacului cutiei de distribuţie a unităţii interioare).
Prescurtările folosite sunt prezentate mai jos.
A1P ................. Placa principală cu circuite imprimate
A2P ................. Placa cu circuite imprimate a regulatorului digital
(interfaţa utilizatorului)
A3P ......... * ..... Termostat (RKRTW/R) (PC=circuit intern de
alimentare) (opţional)
A4P ......... * ..... Cartelă de adrese alarmă la distanţă (EKRP1HB)
(opţional)
A4P ......... * ..... Placă cu circuite imprimate receptoare (RKRTR)
(opţional)
E1H ................. Element al încălzitorului de rezervă 1
E2H ................. Element al încălzitorului de rezervă 2
E3H ................. Element al încălzitorului de rezervă 3
E4H ......... # ..... Încălzitor auxiliar (3 kW)
F1B,F3B .......... Siguranţă încălzitor de rezervă
F2B.......... # ..... Siguranţă încălzitor auxiliar
F1T.................. Siguranţă termică încălzitor de rezervă (250 V, 94°C)
FU1 ................. Siguranţă 3,15 A T 250 V pentru placa cu circuite
imprimate
FU2 ................. Siguranţă 5 A T 250 V
FuR,FuS.......... Siguranţă 5 A 250 V pentru placa cu circuite
imprimate a alarmei la distanţă
K1M................. Contactor încălzitor de rezervă treapta 1
K2M................. Contactor încălzitor de rezervă treapta 2
K3M......... # ..... Contactor încălzitor auxiliar
K4M................. Releu pompă
K5M,K6M ........ Contactor pentru încălzitorul de rezervă tip separare
de contact la toţi polii
M1 ................... Pompă
M2S....... ## ..... Ventil cu 2 căi pentru modul de răcire (procurare la
faţa locului)
M3S......... # ..... Ventil cu 3 căi: încălzire podea/apă menajeră caldă
PHC1............... Optocuplor circuit intrare
Q1DI................ Întreruptor de pierderi prin scurgeri la pământ
(procurare la faţa locului)
Q1L ................. Dispozitiv de protecţie termică încălzitor de rezervă
Q2L,Q3L.. # ..... Dispozitiv de protecţie termică încălzitor auxiliar
R1H ......... * ..... Senzor de umiditate. (RKRTR) (opţional)
R1T ......... * ..... Senzor mediu înconjurător (RKRTW) (opţional)
R1T ................. Termistor schimbător de căldură evacuare apă
R2T ......... * ..... Senzor extern (podea sau mediul înconjurător)
(EKRTETS) (opţional)
R2T ................. Termistor încălzitor de rezervă evacuare apă
R3T ................. Termistor agent frigorific pe partea de lichid
R4T ................. Termistor pe admisia apei
R5T ......... # ..... Termistor pentru apa menajeră caldă
S1L.................. Regulator de debit
S2S ................. Contactul reţelei de alimentare cu tarife diferenţiate
S3S ................. Contact valoare de referinţă dublă 2
S4S ................. Contact valoare de referinţă dublă 1
SS1 ................. Comutator DIP
TR1 ................. Transformator
imprimate
Manual de instalare
17
24 V pentru placa cu circuite
V1S.................. Stingător de scântei 1
V2S.................. Stingător de scântei 2
X1M~X9M........ Reglete de conexiuni
* Opţional
# Aplicaţii numai cu rezervor de apă menajeră caldă
## Aplicaţii numai de încălzire/răcire
Indicaţii pentru cablajul de legătură
■
Cablajul de legătură de pe partea unităţii interioare urmează să
fie efectuat pe regleta de conexiuni din interiorul cutiei de
distribuţie. Pentru a accesa regleta de conexiuni, scoateţi
capacul unităţii interioare şi panoul de service al cutiei de
distribuţie, a se vedea "Deschiderea unităţii interioare" la
pagina 9.
AVERTIZARE
Decuplaţi toată alimentarea de la reţeaua electrică —
de ex. alimentarea de la reţea a unităţii exterioare,
încălzitorului de rezervă şi rezervorului de apă
menajeră (dacă e cazul) — înainte de a scoate panoul
de service al cutiei de distribuţie.
■
Soclurile de fixare a cablurilor sunt prevăzute pe partea de fund
a cutiei de distribuţie. Fixaţi toate cablurile utilizând soclurile de
fixare (procurare la faţa locului).
■
Pentru încălzitorul de rezervă este necesar un circuit electric de
alimentare special alocat.
■
Instalaţiile echipate cu un rezervor de apă menajeră caldă
(opţional), necesită un circuit electric de alimentare special
alocat pentru încălzitorul auxiliar.
Vă rugăm să consultaţi manualul de instalare al rezervorului de
apă menajeră caldă.
Conexiunea cablului de alimentare de la reţea şi de
comunicaţii al unităţii interioare
Cerinţe pentru circuitul de alimentare şi cabluri
Alimentarea de la reţea a unităţii interioare va fi asigurată prin unita-
tea exterioară. Comunicaţiile de date cu unitatea exterioară sunt
asigurate prin acelaşi cablu.
Pentru toate instrucţiunile şi specificaţiile privind cablajul de legătură
dintre unitatea interioară şi unitatea exterioară, consultaţi manualul
de instalare al unităţii exterioare.
Procedeu
1 Cu ajutorul cablului corespunzător, conectaţi circuitul electric de
alimentare la bornele corespunzătoare aşa cum este prezentat
pe schema de conexiuni şi în figura de mai jos.
2 Conectaţi conductorul de împământare (galben/verde) la
şurubul de împământare de pe placa de montare a cutiei de
distribuţie.
3 Fixaţi cablul pe soclurile de fixare pentru a evita tensionarea.
4 Când se conduc afară cablurile, aveţi grijă ca acestea să nu
împiedice montarea capacului unităţii interioare, a se vedea
figura 3.

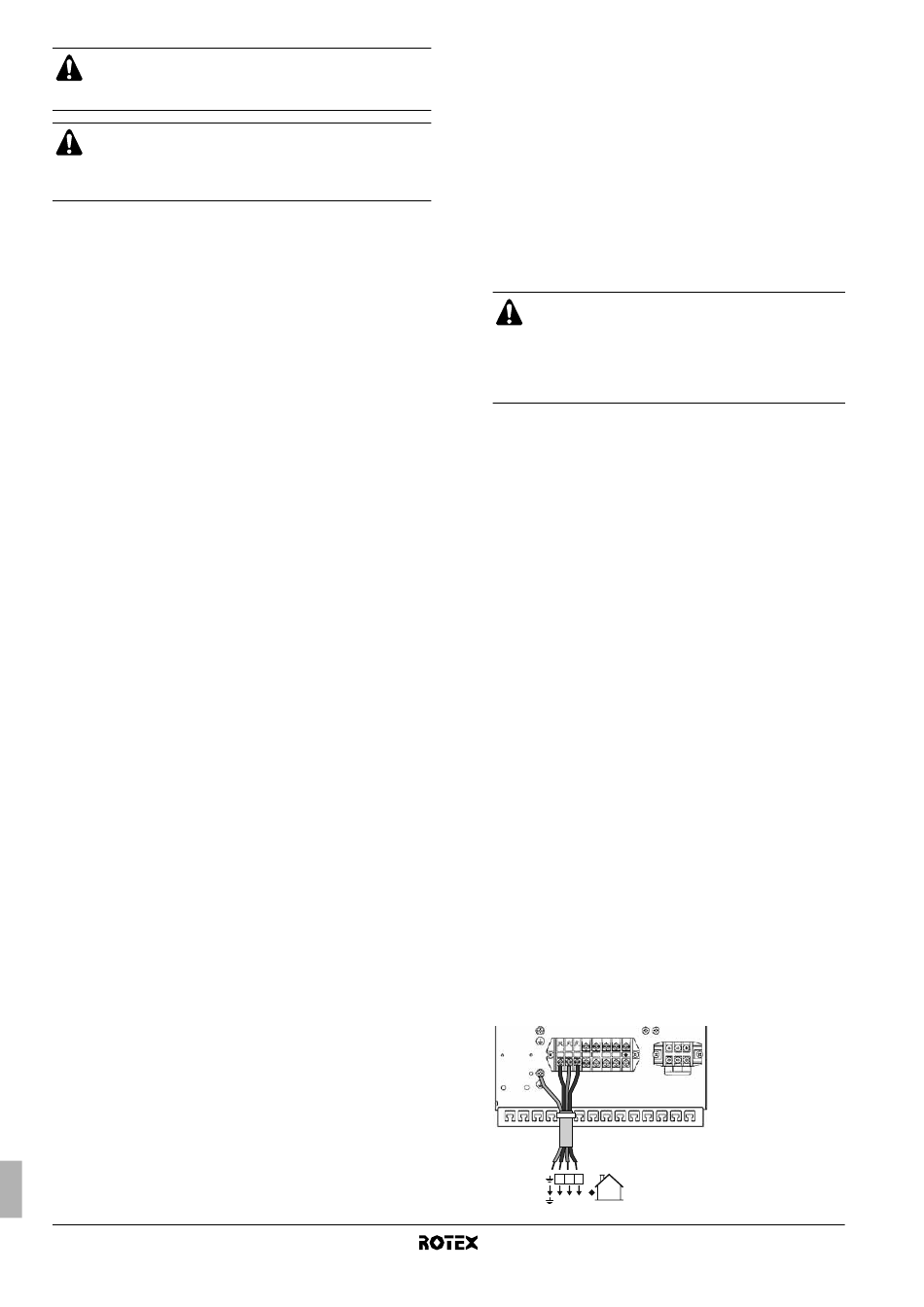

Notă: este prezentată numai partea relevantă a cablajului de
legătură.
X1M
1 2 3
1 2 3
1 2 3
Unitate interioară pentru sistem de pompă termică aer la apă
X3M
RKHBH/X008BA
