Abmessungen und erforderliche Abstände zur
Durchführung von Wartungsarbeiten
Maßeinheit: mm
Abmessungen der Einheit siehe Abbildung 2
1
Flexibler Ablaufschlauch
2
Anschluss für
Wasserauslass
3
Anschluss für
Wassereinlass
4
Anschluss für flüssiges
Kältemittel
Erforderliche Abstände zur Durchführung von Wartungsarbeiten
siehe Abbildung 2.

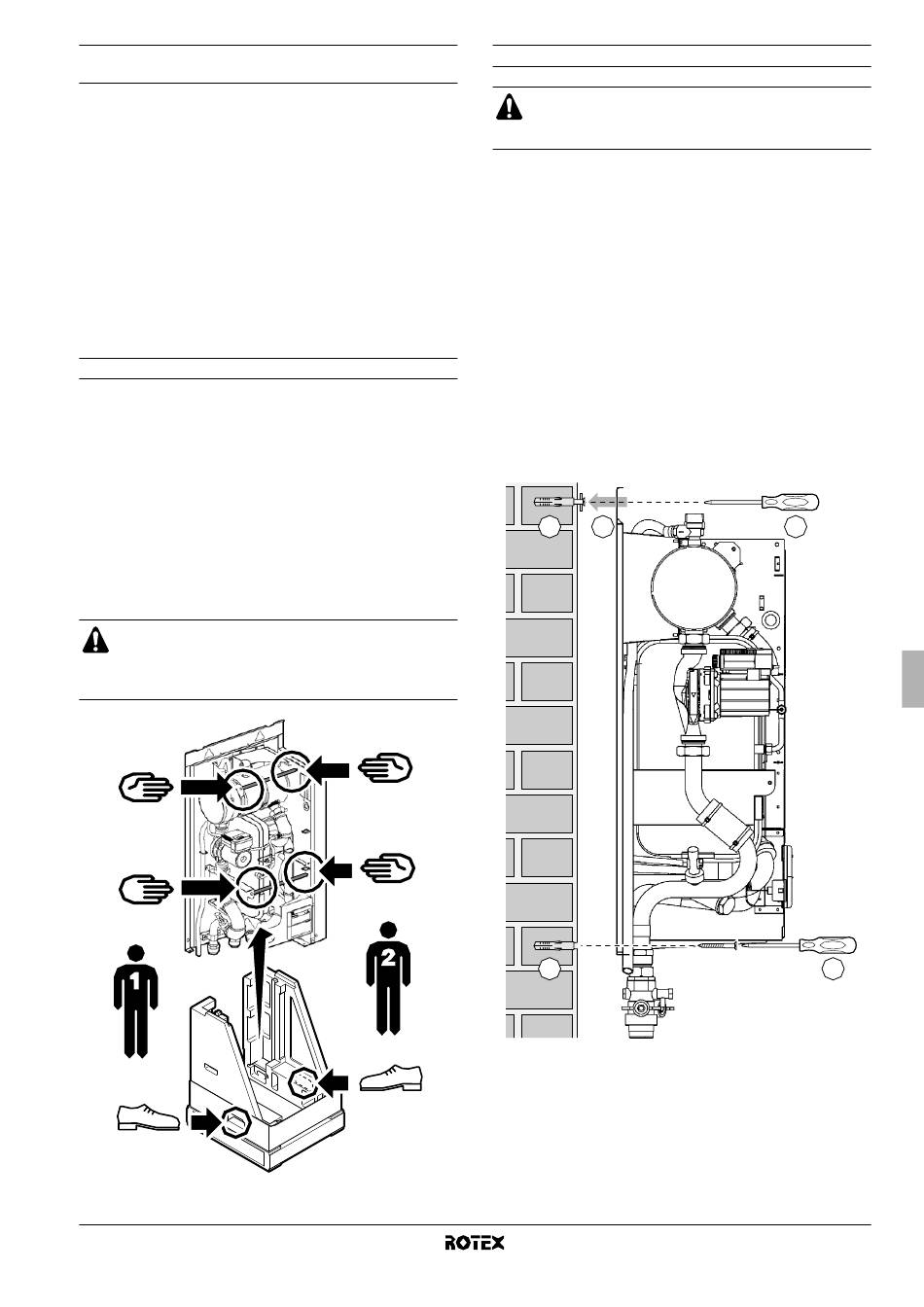

Inspektion, Handhabung und Auspacken der Einheit

Die Inneneinheit ist in einem Karton verpackt, befestigt durch
Sicherungsbänder auf einer Holzpalette.
Die Einheit muss bei Anlieferung auf Vollständigkeit und
Beschädigungen überprüft werden. Bei Beschädigungen teilen
Sie das unverzüglich der Spedition mit.
Prüfen Sie, ob alle Zubehörteile der Inneneinheit (siehe
"Zubehör" auf Seite 2) enthalten sind.
Bringen Sie die Einheit in der Originalverpackung so nahe wie
möglich
an
den
endgültigen
Beschädigung während des Transports zu vermeiden.
Die Inneneinheit wiegt ungefähr 46 kg. Das Anheben sollte
durch zwei Personen erfolgen, die die Einheit an den dafür
vorgesehenen vier Hebegriffen fassen.
VORSICHT
Das Gerät nicht am Schaltkasten oder an den Rohren
fassen, um es anzuheben! Das Gerät hat zwei Hebegriffe,
die zum Anheben des Gerätes sind.
RKHBH/X008BA
Inneneinheit für Luft-Wasser-Wärmepumpensystem
4PW54224-1A
5
Anschluss für
gasförmiges Kältemittel
FBSP
Female British Standard
Pipe (Innengewinde,
Britischer Standard)
MBSP
Male British Standard
Pipe (Außengewinde
Britischer Standard)
Aufstellungsort,
um
eine

Montieren der Inneneinheit

VORSICHT
Das Gewicht der Inneneinheit beträgt ungefähr 46 kg. Für
die Montage der Einheit werden zwei Personen gebraucht.
1
Das Installationsmuster (siehe Verpackung) an die Wand halten
und die Befestigungspositionen markieren ((2 oben (● T) und 2
unten (● B)).
Achten Sie drauf, dass die Markierungen (2 und 2) genau
horizontal ausgerichtet sind und die Abmessungen der
Markierungen in Abbildung 4 entsprechen.
Wird das Gerät nicht waagerecht installiert, kann sich Luft im
Wasserkreislauf sammeln, so dass das Funktionieren des
Gerätes beeinträchtigt wird.
Achten Sie bei der Installation eines RKHBX-Modells besonders
auf diesen Aspekt, um zu verhindern, dass die Ablaufwanne
überläuft.
2
Bohren Sie 4 Löcher und setzen Sie 4 Dübel ein (passend für
M10).
3
In die Dübel oben die Schrauben eindrehen und die
Inneneinheit an die oberen Schrauben hängen.
4
In die unteren Dübel die anderen Schrauben eindrehen und
festdrehen.
2
1
1
3
4
Installationsanleitung
13
