NOTĂ Înainte de continua instalarea unităţii, verificaţi
următoarele puncte:
■
Presiunea maximă a apei = 3 bar + presiunea
statică a pompei.
■
Temperatura maximă a apei este de 65°C
(reglajul dispozitivului de protecţie).
■
Două ventile de închidere sunt livrate cu unitatea.
Pentru a uşura deservirea şi întreţinerea, instalaţi
unul pe racordul de admisie a apei şi unul pe
racordul de evacuare a apei în/din unitatea
interioară. Fiţi atent la poziţia ventilelor de
închidere. Orientarea ventilelor integrate de
evacuare şi umplere este importantă pentru
deservire. Vezi figura 3.
■
În toate punctele joase ale sistemului trebuie
prevăzute robinete de evacuare pentru a permite
golirea completă a circuitului în timpul întreţinerii.
Sunt furnizate două ventile de scurgere integrate
în ventilele de închidere pentru a evacua apa din
sistemul de apă al unităţii interioare.
■
Aveţi grijă să asiguraţi o golire adecvată a
supapei de siguranţă pentru a evita pătrunderea
apei la piesele electrice.
■
În toate punctele înalte ale sistemului trebuie
prevăzute ventile de aerisire. Ventilele trebuie
plasate în locuri uşor accesibile pentru întreţinere.
O purjă automată de aer este prevăzută în
interiorul unităţii interioare. Controlaţi ca această
purjă de aer să nu fie strânsă prea mult pentru a
permite eliberarea automată a aerului din circuitul
de apă.
■
Aveţi grijă ca componentele instalate în tubulatura
de legătură să poată rezista la presiunea şi
temperatura apei.
■
Utilizaţi întotdeauna materiale compatibile cu apa
utilizată în sistem şi cu materialele utilizate în
unitatea interioară.
■
Selectaţi diametrul tubulaturii în raport cu debitul
cerut de apă şi presiunea statică externă
disponibilă a pompei.
■
Debitul minim necesar al apei pentru funcţionarea
unităţii interioare este de 12 l/min. Când debitul
apei este mai mic decât această valoare minimă,
se va afişa eroare de debit 7H şi funcţionarea
unităţii interioare va fi oprită.
Controlul volumului apei şi presiunii preliminare a
vasului de destindere
Unitatea este echipată cu un vas de destindere de 10 litri care are o
presiune preliminară prestabilită de 1 bar.
Pentru a asigura funcţionarea corespunzătoare a unităţii, presiunea
preliminară a vasului de destindere ar putea necesita o reglare, iar
volumul minim şi maxim de apă trebuie controlat.
1 Controlaţi ca volumul total de apă din instalaţie, exclusiv volumul
intern de apă al unităţii interioare să fie de minim 10 l. Consultaţi
"Specificaţii tehnice" la pagina 41 pentru a afla volumul intern de
apă al unităţii interioare.
În majoritatea aplicaţiilor acest volum minim de apă va da
un rezultat satisfăcător.
Totuşi, în procesele critice sau în încăperile cu sarcină
termică ridicată, ar putea fi necesar un volum suplimentar
de apă.
RKHBH/X008BA
Unitate interioară pentru sistem de pompă termică aer la apă
4PW54224-1A
NOTĂ Când recircularea din fiecare buclă de încălzire a
spaţiului este controlată de ventile comandate de la
distanţă, este important ca acest volum minim de apă
să fie menţinut chiar dacă toate ventilele sunt închise.

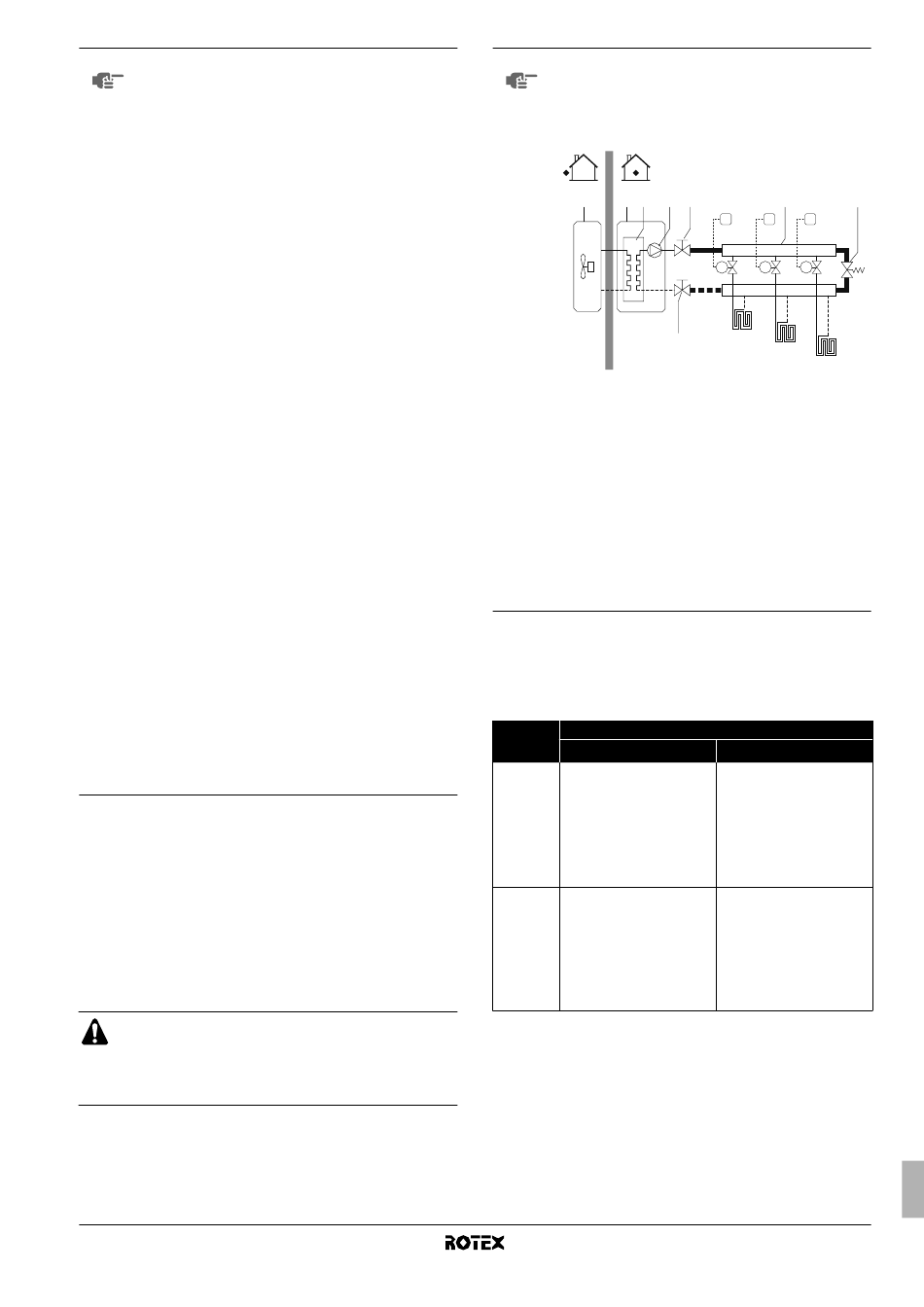

Exemplu
1 2 3 4
1 Unitatea exterioară
2 Unitatea interioară
3 Schimbător de
căldură
4 Pompă
5 Ventil de închidere
6 Colector (procurare
la faţa locului)
7 Ventil de închidere
2 Cu ajutorul tabelului de mai jos, determinaţi dacă presiunea
preliminară a vasului de destindere necesită reglare.
3 Cu ajutorul tabelului şi instrucţiunilor de mai jos, determinaţi
dacă volumul total al apei din instalaţie este mai mic decât
volumul maxim admisibil de apă.
Diferenţa de Volumul de apă
înălţime a
(a)
instalaţiei ≤280 l
Nu este necesară reglarea
≤7 m
presiunii preliminare.
Acţiuni necesare:
• presiunea preliminară trebuie
mărită, calculaţi în conformitate
cu "Calcularea presiunii
preliminare a vasului de
>7 m
destindere"
• verificaţi dacă volumul de apă
este mai mic decât volumul
maxim admisibil (utilizaţi
graficul de mai jos)
(a) Diferenţa de înălţime a instalaţiei: diferenţa de înălţime (m) între punctul cel mai
înalt al circuitului de apă şi unitatea interioară. Dacă unitatea interioară este
plasată în punctul cel mai înalt al instalaţiei, înălţimea instalaţiei este considerată
egală cu 0 m.
5 6
T1 T2 T3
M1 M2 M3
7 FHL1
FHL2
FHL3
8 Ventil de ocolire
(procurare la faţa
locului)
FHL1..3 Buclă de încălzire a
duşumelei
(procurare la faţa
locului)
T1..3 Termostat de
încăpere individual
(opţional)
M1..3 Ventil individual cu
motor pentru bucla
de control FHL1
(procurare la faţa
locului)
>280 l
Acţiuni necesare:
• presiunea preliminară trebuie
scăzută, calculaţi în
conformitate cu "Calcularea
presiunii preliminare a vasului
de destindere"
• verificaţi dacă volumul de apă
este mai mic decât volumul
maxim admisibil (utilizaţi
graficul de mai jos)
Vasul de destindere al unităţii
este prea mic pentru instalaţie.
