Ünitelerin, sıcaklık alarm ayarlarının bulunduğu uygulamalarda
kullanılması için alarm sıcaklığının aşılması durumunda alarmın
sinyallerle iletimi için 10 dakikalık bir gecikme süresinin dikkate
alınması önerilir. "Ünitede defrost işlemi" veya "termostat
durdurma" işlemi sırasında ünite, normal çalışmaya birkaç
dakika ara verebilir.
■
Konik somunu örneğin bir tork anahtarı kullanılması vb. gibi
belirtilen bir yöntemle sıkın.
Konik somun çok fazla sıkılırsa, konik somun uzun bir süre
sonra çatlayabilir ve soğutucu akışkan kaçaklarına neden
olabilir.
3. Montaj öncesi
UYARI
Bu dış ünite için maksimum çalışma basıncı 4,17 MPa
veya 41,7 bar olduğundan, daha büyük et kalınlığına sahip
borular gerekebilir. Bkz. Paragraf "8.1. Boru malzemesinin
seçimi", sayfa 9.
3.1. Kılavuzun kapsamı
Bu kılavuzda RRLQ ünitelerinin taşınması, montajı ve bağlanması ile
ilgili prosedürler açıklanmıştır. Bu kılavuz, ünitenin bakımının doğru
şekilde yapılması ve meydana gelebilecek problemlerde yardım
sağlaması için hazırlanmıştır.
3.2. R410A ile ilgili önlemler
■
Sistemin temiz, kuru ve sızdırmaz bir şekilde tutulması için
soğutucu akışkanla ilgili harfiyen uyulması gereken kurallar
bulunmaktadır.
- Temizlik ve kuruluk
Yabancı maddelerin (madeni yağlar ve nem de dahil) sisteme
karışması önlenmelidir.
- Sızdırmazlık
"9. Soğutucu akışkan borusuyla ilgili önlemler", sayfa 9'ü
dikkatlice okuyun ve bu talimatları doğru şekilde takip edin.
■
R410A bir soğutucu akışkan karışımı olduğundan, gerekli ilave
soğutucu akışkan mutlaka sıvı fazda şarj edilmelidir. (Soğutucu
akışkanın gaz fazda olması halinde, bileşimi değişir ve sistem
doğru şekilde çalışmaz).
■
Bağlanan iç ünite mutlaka R410A için özel olarak tasarlanmış
RKHBH/X008 ünitesi olmalıdır.
3.3.

Montaj

■
İç ünitenin montajı için iç ünite montaj kılavuzuna bakın.
■
Üniteyi kesinlikle termistörler olmadan çalıştırmayın, aksi
takdirde kompresör yanabilir.
■
Hata ihtimalini ortadan
takarken/çıkartırken plakanın dış (ön) tarafındaki model adını ve
seri numarasını kontrol edin.
■
Servis panellerini kapatırken, sıkma torkunun 4,1 N
geçmemesine dikkat edin.
Montaj kılavuzu
4
kaldırmak için plakaları
m değerini
•
3.4. Model tanımı
RRLQ üniteleri düşük ortam sıcaklıkları ile birlikte yüksek nem
koşullarının görülebileceği yerlerde iyi bir performans göstermesi için
özel ekipmanlarla (yalıtım, alt plaka ısıtıcısı, ...) donatılmıştır. Bu
modeller donmanın önlenmesi için çeşitli önlemlere (yalıtım, alt plaka
ısıtıcısı, ...) sahiptir.
RR L Q 006 BB
Kapasite sınıfı (kW)
R410A ile çalışan dış ünite
L=düşük su sıcaklığı – ortam sıcaklığı aralığı (–10°C~–20°C)
Split dış ünite tipi bire bir ısı pompası
BİLGİ
Bir RRLQ0*BA/BB
RKHBH/X008BA/BB iç üniteye bağlanabilir (dış ünitedeki
alt plaka ısıtıcısının mutlaka iç ünite tarafından kontrol
edilmesi gerekir).
3.5.

Aksesuarlar

■
Üniteyle birlikte aşağıdaki aksesuarların eksiksiz şekilde verilip
verilmediğini kontrol edin
Montaj kılavuzu
Florlu sera gazları etiketi
Farklı dillerde yazılmış florlu
sera gazları etiketi
■
Olası seçenekler
RRLQ
(a) Fabrikada monte edilir.
Opsiyonel alt plaka ısıtıcı
RKHBH/X008AA
RKHBH/X008BA/BB

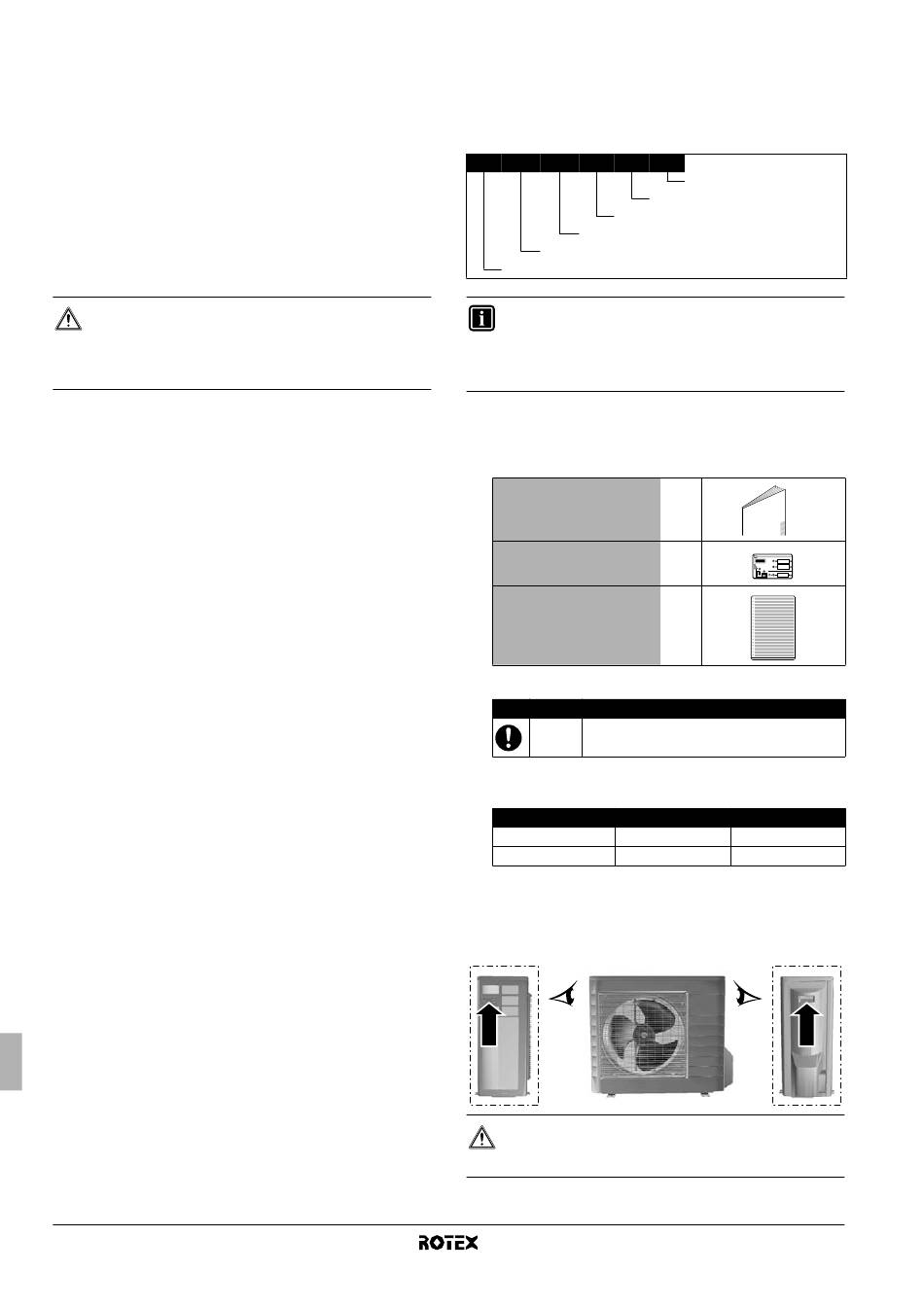

3.6. Taşıma
Aşağıdaki şekilde de gösterildiği
tutamaklarından kavrayarak yavaşça taşıyın.
A A
A
İKAZ
Olası yaralanmaları önlemek için, ünitenin hava girişine ve
alüminyum kanatçıklarına dokunmayın.
V3
V3=1~, 230 V, 50 Hz
Serisi
dış ünite yalnızca
1
1
1
Alt plaka ısıtıcı
(a)
Standart
EKBPHT08 EKBPHT08BA
Olabilir İzin verilmez
Olabilir Olabilir
gibi üniteyi sol ve
B B
B
RRLQ006~008BBV3
Hava kaynaklı ısı pompası dış ünitesi
4PW68222-1 – 02.2011
