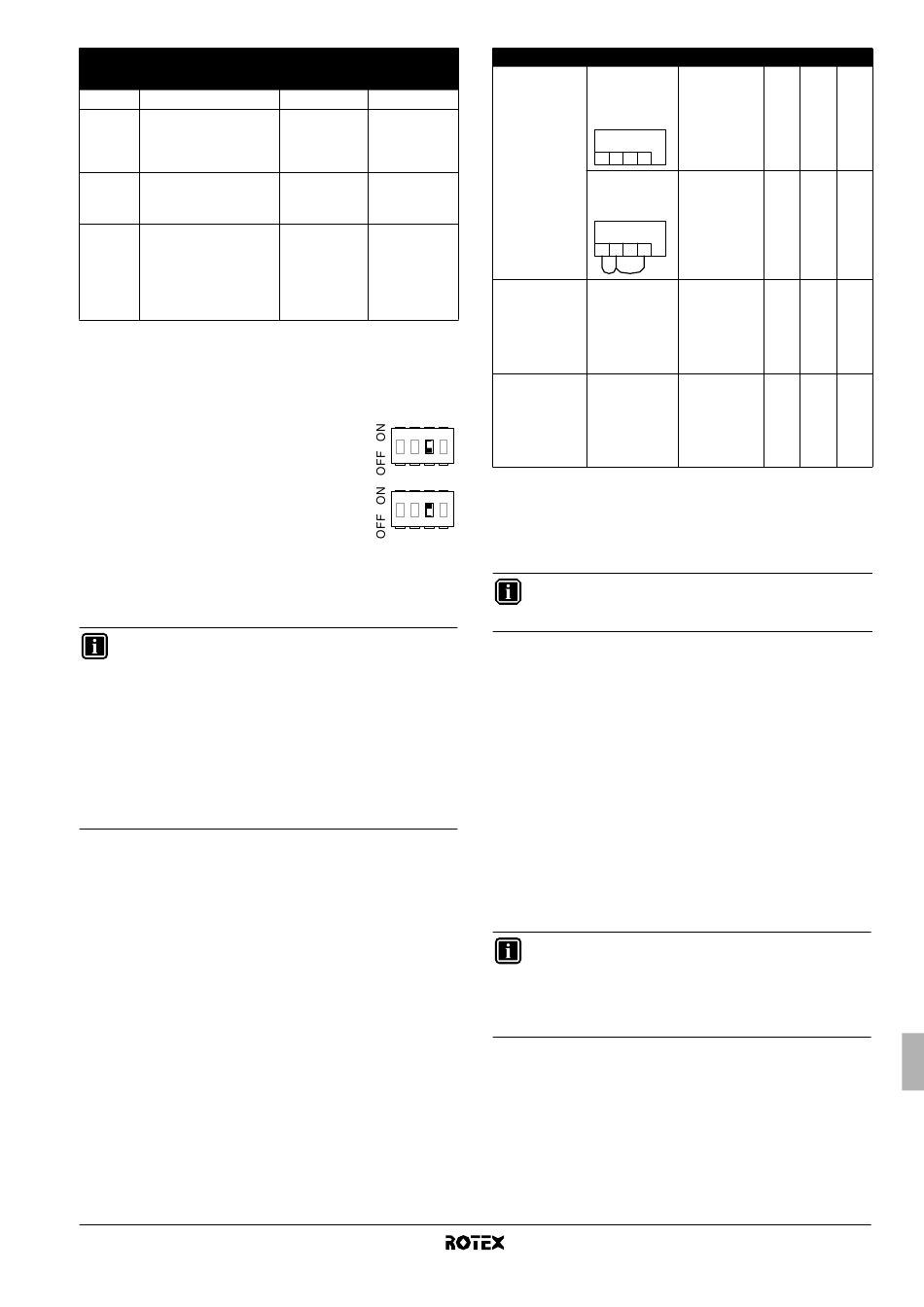

Oda Termostatı Montaj Konfigürasyonu; Pompa Işletim Konfigürasyonu - Rotex RKHBH016BB3V3 Manuel D'installation

DIP
anahtarı
SS2 Tanım
1 Montör için ilgili değil
2 Kullanım sıcak suyu depo
montajı
(bkz. "8.4. Kullanım sıcak
suyu deposu kurulum
konfigürasyonu", sayfa 24)
3 Oda termostat bağlantısı
(bkz. "8.2. Oda termostatı
montaj konfigürasyonu",
sayfa 23)
(a)
4 Bu ayar aynı anda hem
daha fazla hacim ısıtma/
soğutma, hem de daha
fazla kullanım suyu ısıtma
talebinin olması
durumunda ısı
pompasının çalışma
modunu belirler.
(a) Yalnızca DIP anahtarı 2 = ON ise mümkündür.
(b) Isıtma/soğutma veya kullanım suyu ısıtma modu program zamanlayıcı ve/veya
saha ayarları tarafından sınırlandırılabilir (4, 5, 8).
8.2. Oda termostatı montaj konfigürasyonu
■
İç üniteye oda termostatı
olmadığında, geçiş anahtarı SS2-3 OFF
olarak ayarlanmalıdır.
■
İç üniteye oda termostatı bağlandığında,
geçiş anahtarı SS2-3
ayarlanmalıdır.
■
Pompanın art arda
takırdamasını) ve dolayısıyla
etkilenmesini önlemek için, oda termostatında ayarların
(6®02=evet, 6®05=9, 6®06=5) doğruluğunu onaylayın.
BİLGİ
■
İç üniteye oda termostatı bağlı olduğunda, ısıtma ve
soğutma program
kullanılamaz. Diğer
etkilenmezler. Program zamanlayıcıları üzerine daha
fazla bilgi için kullanım kılavuzuna bakın.
■
İç üniteye oda termostatı bağlı olduğunda ve
= düğmesine veya y düğmesine basıldığında,
oda termostatının önceliği olduğunu ve açma/kapama
çalıştırması ile geçiş çalıştırmasını kontrol edeceğini
göstermek için merkezi kontrol göstergesi e yanıp
sönecektir.
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile termostat kablo bağlantılarını (X2M: 1, 2, 3, 4)
özetler. Pompa işletimi üçüncü sütunda verilmiştir. Son üç sütun,
izleyen işlevselliğin kullanıcı arayüzü (UI) ile mi yoksa termostat (T)
tarafından mı yerine getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
RKHBH/X016BB
Havadan suya ısı pompası sistemi için iç ünite
4PW62576-3 – 10.2010
ON OFF
— (Varsayılan)
Kurulu Kurulu değil
(Varsayılan)
Oda termostatı Oda termostatı
bağlı bağlı değil
(Varsayılan)
Isıtma/soğutma En yüksek talep
önceliği tarafı
(b)
önceliklidir
bağlı
1 2 3
1 2 3
ON olarak
devreye girip çıkmasını (yani
pompanın ömrünün
zamanlayıcıları kesinlikle
program zamanlayıcıları
Termostat Konfigürasyon
Termostat yok • SS2-3=OFF
• kablo
bağlantıları:
(yok)
1 2 3 4
• SS2-3=ON
• kablo
bağlantıları:
1 2 3 4
Yalnız ısıtma • SS2-3=ON
termostatı
• kablo
bağlantıları:
(oda termostat
kitinin montaj
kılavuzuna
bakın)
Isıtma/soğutma • SS2-3=ON
anahtarı ile
• kablo
termostat
bağlantıları:
(oda termostat
kitinin montaj
4
kılavuzuna
bakın)
(a) Hacim ısıtma/soğutma kapatıldığında veya su sıcaklığı kullanıcı arayüzü
üzerinde ayarlanan sıcaklığa eriştiğinde Pompa duracaktır. Hacim ısıtma/
4 soğutma açık olduğunda, su sıcaklığını kontrol etmek için pompa her 5 dakikada
bir 3 dakika çalışacaktır.
8.3. Pompa işletim konfigürasyonu
BİLGİ
Pompa hızını ayarlamak için, bkz. "8.8. Pompa hızının
ayarlanması", sayfa 25.
Oda termostatı yokken: DIP anahtarı SS2-3=OFF
İç üniteye termostat bağlanmadığı zaman pompa çalışmasını çıkış
suyu sıcaklığı belirleyecektir.
Oda termostatı bağlı değilken pompayı sürekli çalıştırmak için şunları
yapın:
- SS2-3 geçiş anahtarını ON konuma getirin,
- anahtar kutusu içindeki terminal bloğu üzerinde bulunan 1-2-4
numaralı terminalleri kısa devre yapın.
Oda termostatı varken: DIP anahtarı SS2-3=ON
İç üniteye termostat bağlı olduğunda, termostat tarafından ısıtma
veya soğutma talebi olduğu zaman pompa sürekli çalışacaktır.
İkili ayar noktası
İkili ayar noktası etkin kılındığında, pompa işletimi SS2-3 DIP
anahtarı ile ayar noktası seçim kontaklarının durumuna bağlı olarak
belirlenir. Aşağıdaki tabloya bakın.
BİLGİ
İkili ayar noktası etkin kılındığında, "zorunlu sürekli pompa
işletimi" mümkün değildir. Hem SP1, hem de SP2 kapalı
iken SS2-3 ON olduğunda, pompa işletimi "oda termostatlı"
işletimle aynı olacak ve ikinci ayar noktası uygulanabilir ayar
noktası olacaktır. Aşağıdaki tabloya bakın.
Aşağıdaki tablo, anahtar kutusu içindeki terminal bloğunun gerekli
konfigürasyonu ile kablo bağlantılarını (X2M: 1, 2, 4) özetler. Pompa
işletimi üçüncü sütunda verilmiştir. Son üç sütun, izleyen işlevselliğin
kullanıcı arayüzü ( ) ile mi yoksa ayar noktası seçim kontakları SP1
UI
ve SP2 tarafından mı yerine getirildiğini gösterir:
• hacim ısıtma veya soğutma açma/kapama (y)
• ısıtma/soğutma geçişi (=)
• ısıtma ve soğutma program zamanlayıcıları (pr)
y y
y y
Pompa işletimi
çıkış su sıcaklığı
(a)
ile belirlenir
UI
X2M
hacim ısıtma
veya soğutma
açık olduğunda
y
( )
açık
UI
X2M
oda termostatı
tarafından
ısıtma talebi
olduğunda açık
T
oda termostatı
tarafından
ısıtma talebi
veya soğutma
T
talebi olduğunda
açık
= = p p p p r r r r
= =
UI UI
UI UI
— —
T —
Montaj kılavuzu
23
