4.

Aksesuarlar

4.1. Bu iç ünite ile verilen aksesuarlar
Bkz. şekil 1
1 Montaj kılavuzu
2 Kullanım kılavuzu
3 Kesme vanası
4 Kablo bağlantı şeması etiketi (iç ünite kapağının içinde)
5 İç ünite kapağı tespit vidası
6 Termistör + bağlantı kablosu (12 m)
5. İç üniteye genel bakış

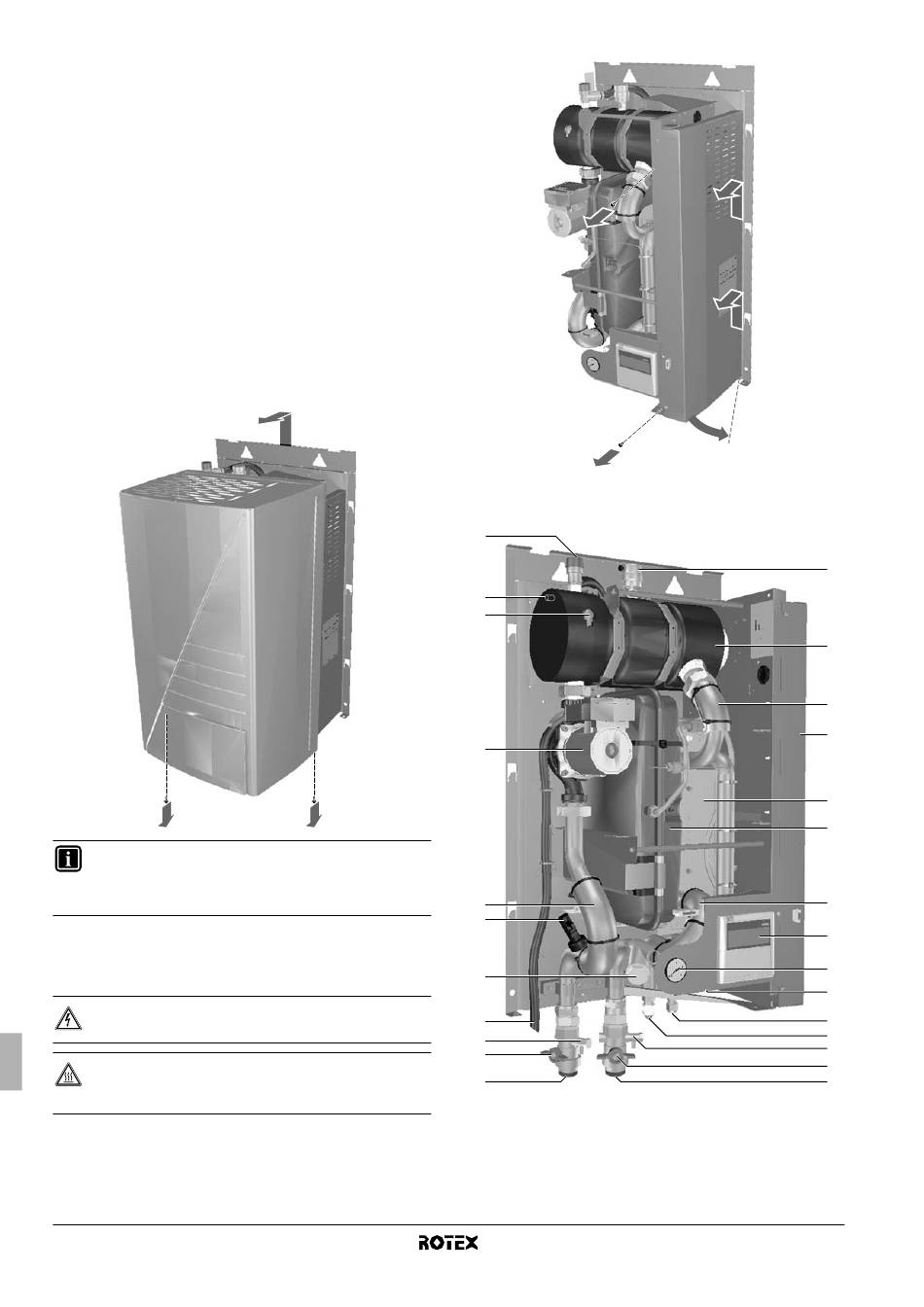

5.1. İç ünitenin açılması
■
İç ünite kapağı üzerindeki ön kanat, manometre ve kullanıcı
arayüzüne erişim sağlar.
■
İç ünite kapağı, alttaki 2 vida söküldükten sonra kaldırılarak
çıkartılabilir.
BİLGİ
Kapağı geri takarken
sabitlediğinizden emin olun (vidalar, aksesuar olarak temin
edilebilir).
■
Örneğin saha kablolarını bağlamak üzere anahtar kutusu
bileşenlerine erişmek için, anahtar kutusu servis panelini
çıkartabilirsiniz. Bunun için, öndeki vidaları gevşetin ve anahtar
kutusu servis panelini kaldırın.
TEHLİKE: ELEKTRİK ÇARPMASI
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
TEHLİKE: BORULARA
DOKUNMAYIN
Bkz. "2. Genel güvenlik önlemleri", sayfa 2.
Montaj kılavuzu
10
de aynı vidaları kullanarak
VE DAHİLİ PARÇALARA
1 1
1
5.2.

Ana elemanlar

20
19
18
17
3
16
14
21
13
10
12
Havadan suya ısı pompası sistemi için iç ünite
3 3
3
3
2
1
2
3
4
5
6
3
7
15
3
8
9
13
10
11
RKHBH/X016BB
4PW62576-3 – 10.2010
