INFORMACIÓN
El calefactor de la placa inferior en RRLQ_CA se controla
internamente mediante la pcb de la unidad exterior. Los
ajustes de campo [F-02] y [F-03] no son aplicables para
esta unidad.
Función de X14A
■ [F-04] Función de X14A: especifica si la lógica de X14A
sigue la señal de salida del modelo de kit solar RKHBH/
X_AA/AB (0) o si la lógica de X14A sigue la salida del
calefactor de la placa inferior (1).
INFORMACIÓN

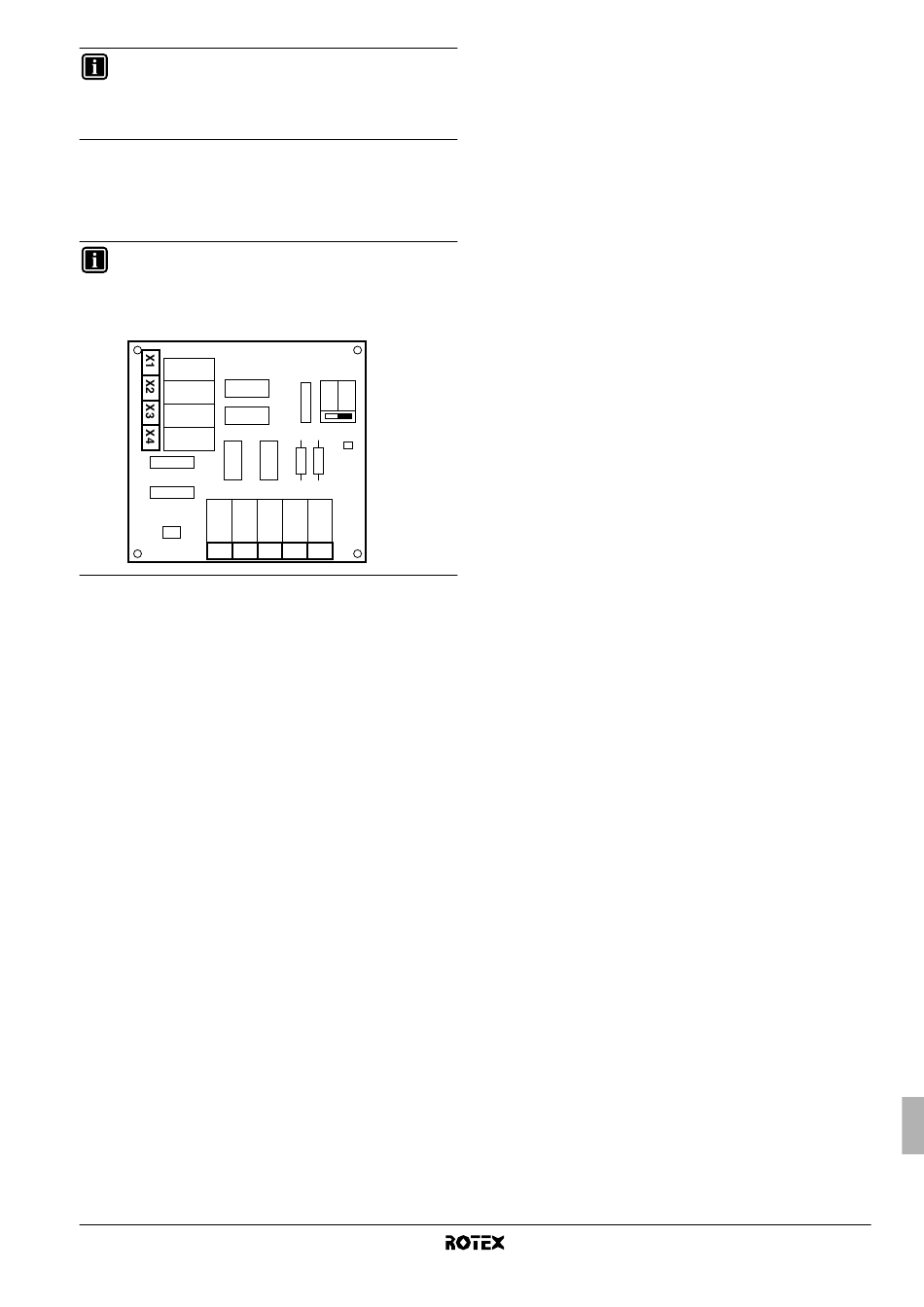

Independientemente del ajuste de campo [F-04], el
contacto X3-X4 (EKRP1HB) sigue la lógica de la señal de
salida para el modelo de kit solar. Consulte la siguiente
figura para la ubicación esquemática de este contacto.
X2M
YC Y1 Y2 Y3 Y4
RKHBH/X016BB
Unidad interior para sistema de bomba de calor de aire-agua
4PW62576-2 – 10.2010
OFF ON
SS1
X1M
