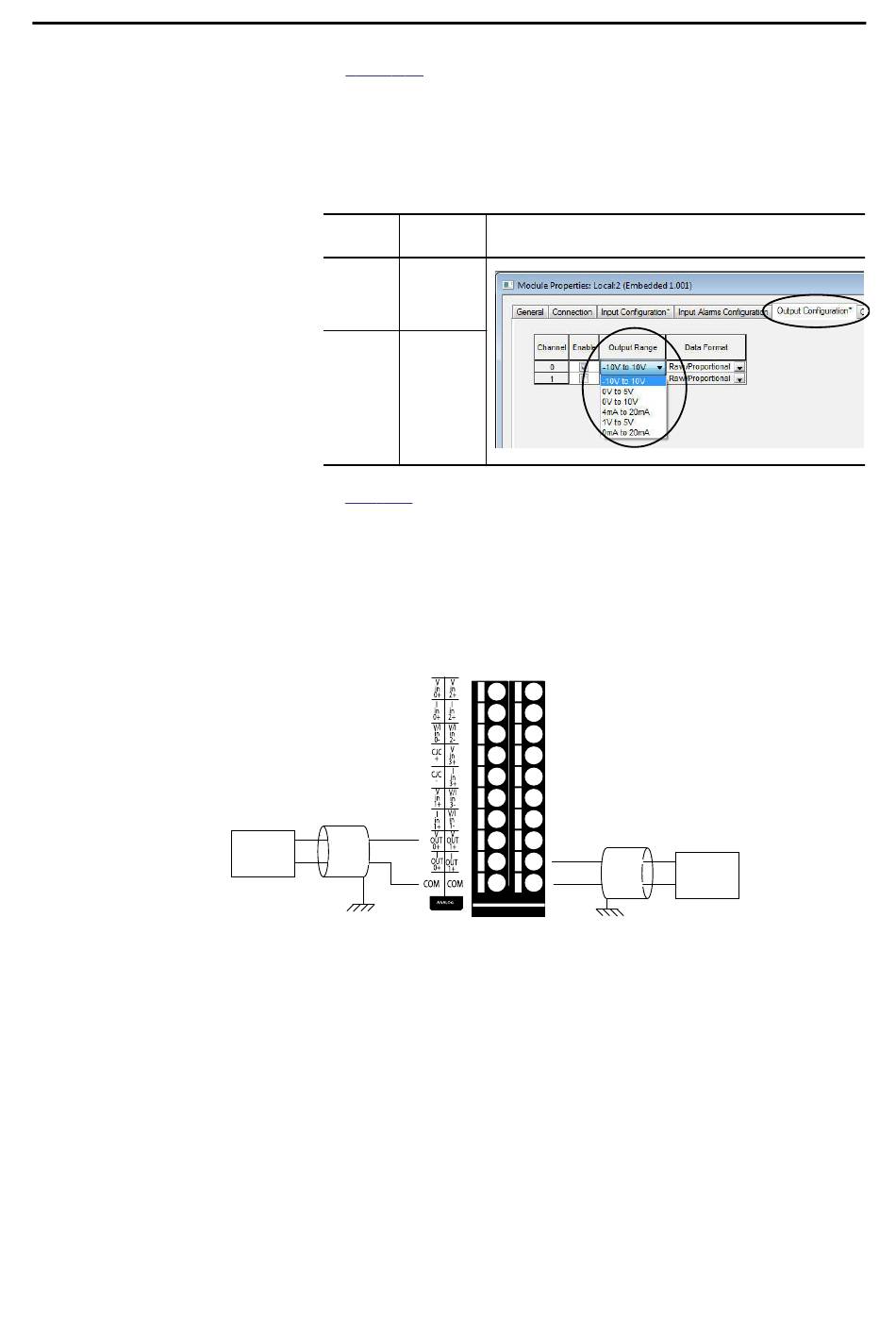

Rockwell Automation Allen-Bradley CompactLogix 5370 L1 Manuel Utilisateur page 193

Le Tableau 11
possibles ainsi que les plages correspondantes pour chaque type de voie.
Les options de configuration sont sélectionnées dans l'onglet Output
Configuration de la boîte de dialogue Module Properties, comme indiqué
dans le tableau.
Tableau 11 - Types de sortie
Type de
sortie
Tension
Courant
La Figure 33
de sortie analogique sur l'automate 1769-L27ERM-QBFC1B lorsqu'il
fonctionne en mode tension ou courant.
Figure 33 - Schémas de câblage des sorties analogiques sur un automate 1769-L27ERM-
QBFC1B
Schéma de câblage
des sorties
analogiques en
mode tension
Charge en
tension
Mise à la terre
Publication Rockwell Automation 1769-UM021H-FR-P - Novembre 2016
Utilisation des modules d'E/S avec les automates CompactLogix 5370 L2
répertorie les types de voie de sortie analogique embarquée
Plages de Configuration du projet
sortie
• -10 à 10 V
• 0 à 5 V
• 0 à 10 V
• 1 à 5 V
• 4 à 20 mA
• 0 à 20 mA
montre un exemple de câblage de dispositifs de sortie aux points
Schéma de câblage
des sorties
analogiques en
mode courant
Charge en
courant
Mise à la terre
Chapitre 8
193
