Tramelas de teto (conforme o padrão dos EUA)
Se desejar cortar as tramelas do teto, deitadas de forma plana sobre a mesa de serrar, deverá ajustar
52°
o ângulo de meia-esquadria horizontal em 31,6° (mesa de serrar virada para esquerda ou para a direi-
ta) e o ângulo de meia-esquadria vertical em 33,9° (braço de deslize deslocado para a esquerda ou pa-
ra a direita).
38°

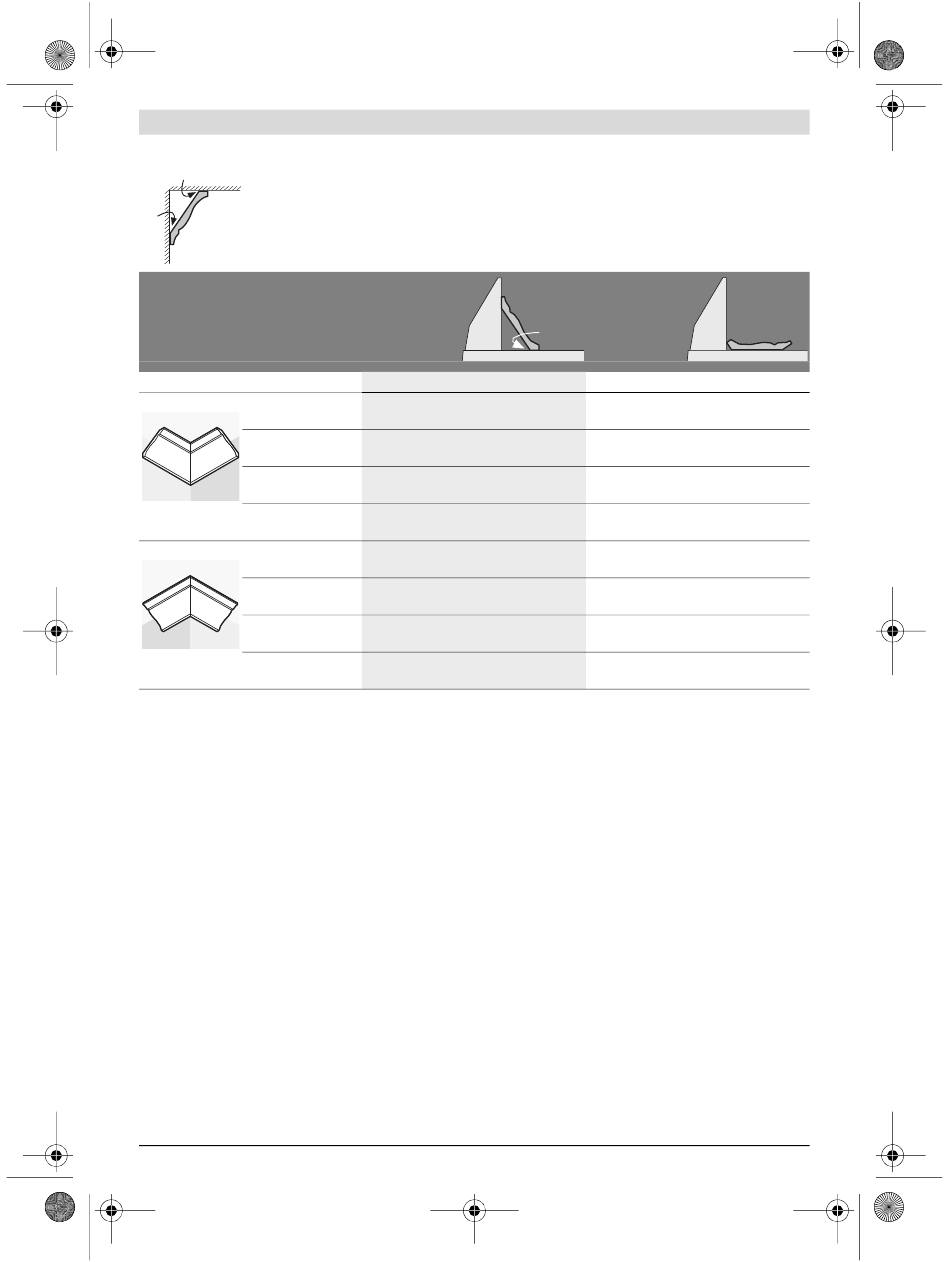

A tabela a seguir contém indicações para o processamento de tramelas de teto.
Ajustes
Tramela de teto
Canto exterior
ângulo de meia-
esquadria horizontal
Ângulo de meia-
esquadria vertical
Posicionamento da
peça a ser trabalhada
A peça a ser trabal-
hada se encontra ...
Canto exterior
ângulo de meia-
esquadria horizontal
Ângulo de meia-
esquadria vertical
Posicionamento da
peça a ser trabalhada
A peça a ser trabal-
hada se encontra ...
Controlar e realizar os ajustes básicos
Após uso intensivo, deverá controlar, e se necessário corrigir,
os ajustes básicos da ferramenta elétrica, para assegurar cor-
tes precisos.
Para tal são necessárias experiência e ferramentas especiais.
Uma oficina de serviço pós-venda Bosch executa este traba-
lho de forma rápida e fiável.
Ajustar o laser
Nota: Para testar a função do laser é necessário que a ferra-
menta elétrica esteja conectada à alimentação de corrente
elétrica.
 Jamais acionar o interruptor de ligar-desligar durante
o ajuste do laser (por ex. ao movimentar o braço de des-
lize. Um arranque involuntário da ferramenta elétrica pode
levar a lesões.
– Colocar a ferramenta elétrica na posição de trabalho.
– Girar a mesa de serrar 38 até a ranhura 18 para 0°. A ala-
vanca 16 deve engatar percetivelmente na ranhura.
– Ligar os raios laser com o interruptor 61.
Controlar: (veja figura T1)
– Desenhar uma linha de corte sobre a peça a ser trabalha-
da.
Bosch Power Tools
encostado no
carril
limitador
52°
lado esquerdo lado direito
45° direita 45° esquerda
0° 0°
Canto inferior no Canto inferior no
carril limitador carril limitador
... no lado direito do ... no lado esquerdo
corte do corte
45° esquerda 45° direita
0° 0°
Canto inferior no Canto inferior no
carril limitador carril limitador
... no lado direito do ... no lado esquerdo
corte do corte
– Premir a alavanca de bloqueio 5 conduzir o braço de desli-
ze, com o punho 4, lentamente para baixo.
– Posicionar a peça a ser trabalhada, de modo que os dentes
da lâmina de serra estejam alinhados à linha de corte.
– Manter a peça a ser trabalhada nesta posição e reconduzir
o braço de deslize lentamente para cima.
– Fixar a peça a ser trabalhada.
– Ligar os raios laser com o interruptor 61.
Os raios laser devem estar ao longo de todo o comprimento,
na esquerda e na direita, na mesma distância da linha de corte
marcada sobre a peça a ser trabalhada, mesmo quando o bra-
ço de deslize é movimentado para baixo.
Ajustar o alinhamento: (veja figura T2)
– Rode o respetivo parafuso de ajuste 64 com a chave sexta-
vada interior (2 mm) 21, até os raios laser apresentarem a
mesma distância relativamente à linha de corte assinalada
na peça.
Uma rotação no sentido contrário dos ponteiros do relógio,
movimenta o raio laser da esquerda para a direita, uma rota-
ção no sentido dos ponteiros do relógio movimenta o raio la-
ser da direita para a esquerda.
Português | 91
apoiadas de
forma plana
sobre a mesa
de serrar
lado esquerdo lado direito
31,6° direita 31,6° esquerda
33,9° esquerda 33,9° direita
Canto superior no Canto superior no
carril limitador carril limitador
... no lado esquerdo ... no lado direito do
do corte corte
31,6° esquerda 31,6° direita
33,9° direita 33,9° esquerda
Canto superior no Canto superior no
carril limitador carril limitador
... no lado esquerdo ... no lado direito do
do corte corte
