Für die Verschleißkontrolle am Zugsattelzapfen sind die Grenzmaßlehren
zu empfehlen.
Zugsattelzapfen
1 Mit den Zweizonen Grenzmaßlehren
von SAF-HOLLAND die Abnutzung am
Umfang des Zugsattelzapfens über‐
prüfen ⇒Abb. 10.
2 Die Grenzmaßlehre darf mit ihren
Schnäbeln nicht über den Zugsattel‐
zapfen gleiten. Gleitet die Grenzmaß‐
lehre über den Zugsattelzapfen, ist
dieser umgehend zu ersetzen
⇒Seite 19.
3 Die Höhe des Zugsattelzapfens muss
sich im –Bereich A–,⇒Abb. 11 bei 2"
von min. 82,5 mm und max. 84 mm
und von min. 72 mm und max. 74 mm bei 3,5" ab Unterkante
Auflieger befinden. Sind die Maße abweichend, ist der Zugsattelzapfen
umgehend zu ersetzen ⇒Seite 19.
2"
MAX
MIN
MAX
MIN

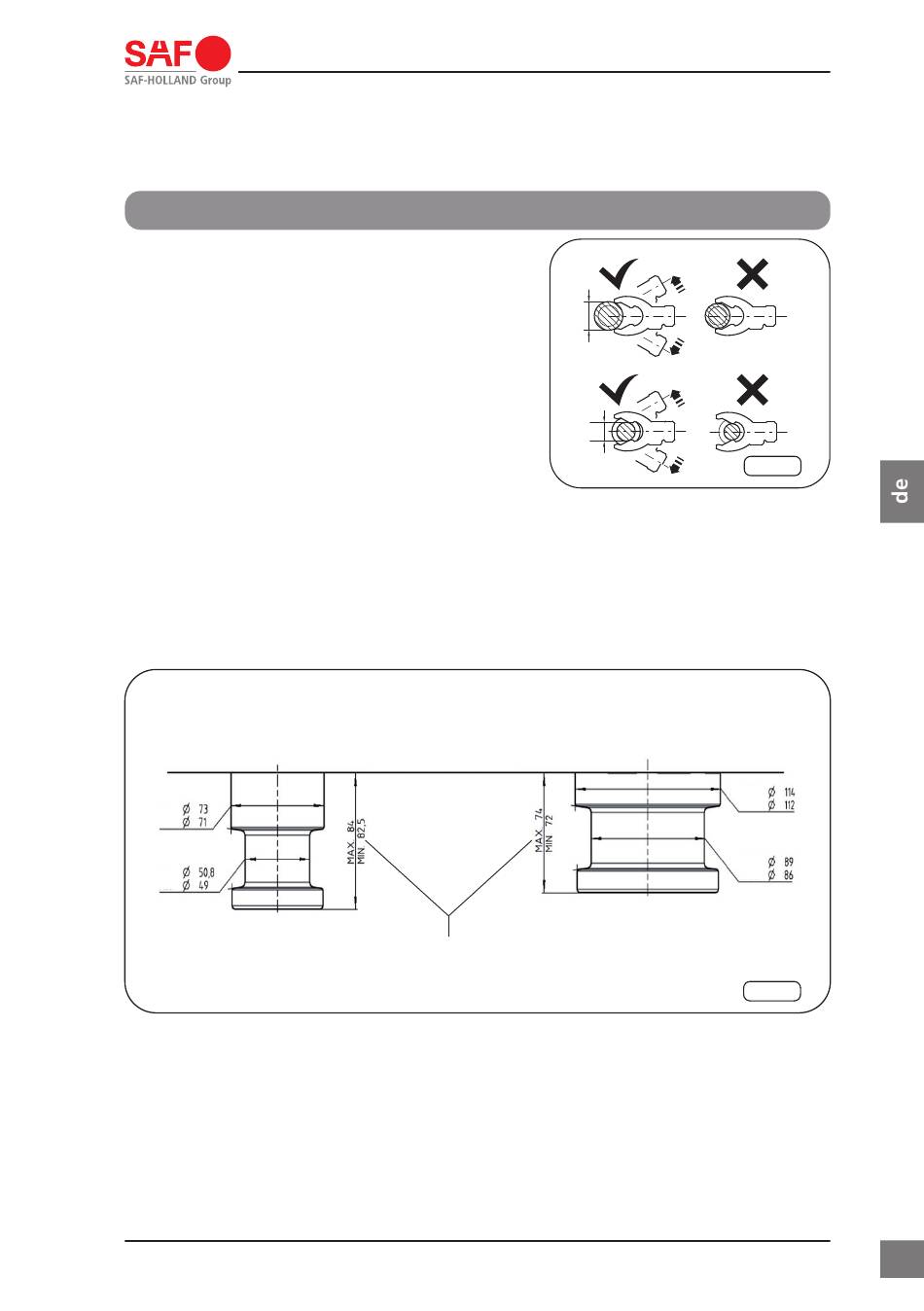

Abb. 11 · Verschleißkontrolle Zapfen
1)
SAF-HOLLAND Bestellnummer 659 920 032 für 2" und 659 920 033 für 3,5"
