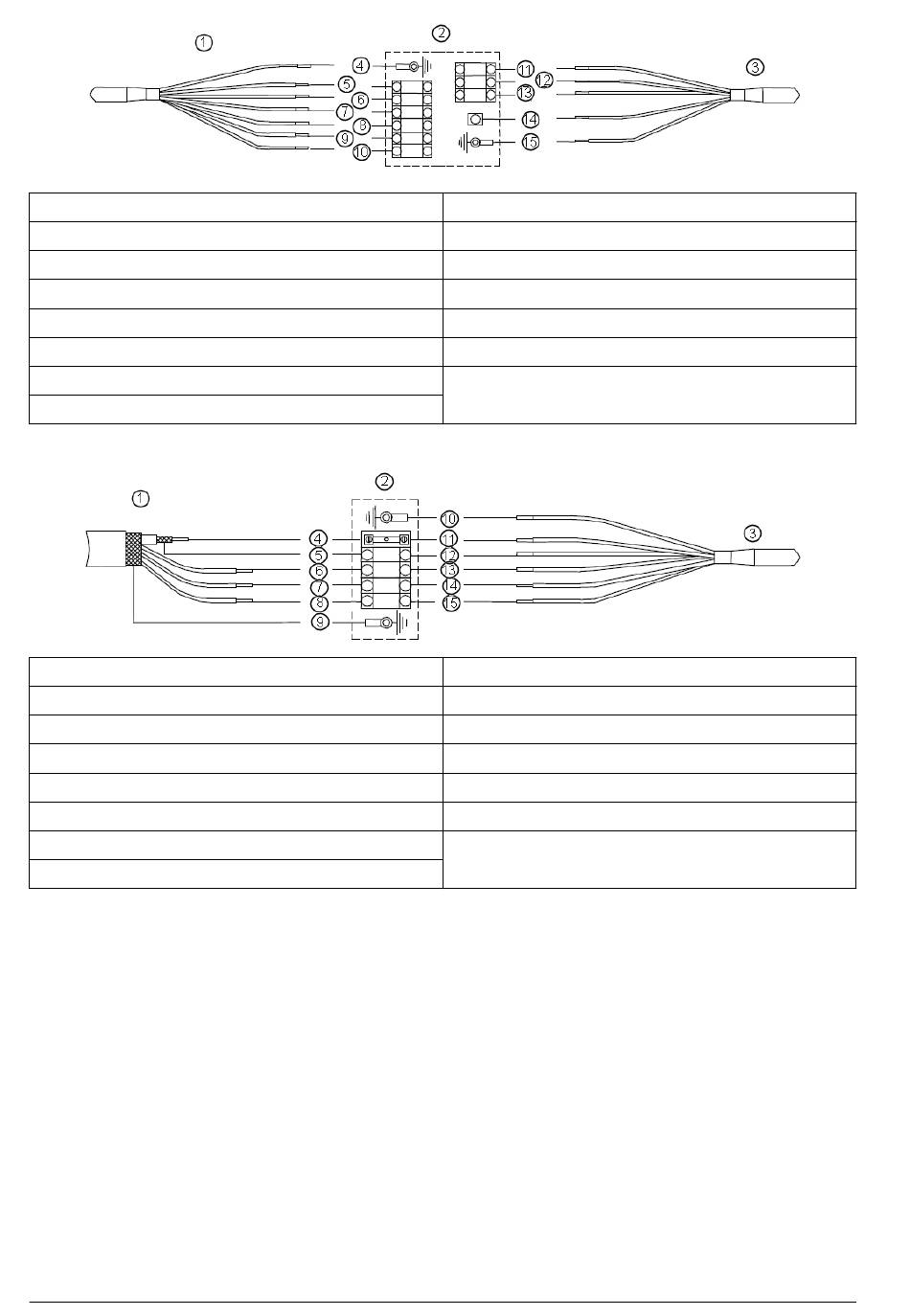

1 Kabel, modell 2666
2 För-förstärkare, modell 08350=A=8000
3 Givare
4 Yttre skärm - EMC-skydd
5 Temp+ (PT 100) - vit
6 Temp- (Pt100) - rosa
7 Ref. (referens) - gul
8 +V - brun
Använda kopplingsdosan
1 Kabel, modell 2654
2 Kopplingsdosa, modell 08350=A=8500
3 Sensor
4 Ingång (uppmätt pH eller redox) - kärna
5 Ref. (referens) - skärm
6 Temp+ (PT 100) - vit
7 Temp- (PT 100) - lila
8 Lösningsjord (vätskekontakt) - gul/grön
Endast för pH-givare:
• Temperaturmätning
• Impedansmätning (blå kabel från styrenheten):
• Ställ in kontrollfrekvens, övre och undre gräns (se 9500 användarmanual):
• Glasimpedans: 50 Mohm till 500 Mohm
• Referensimpedans: 1 till 100 kohm
8362-givare
Givarna levereras med två kablar på 3 meter som standard, en för pH-givaren och en för
temperaturgivaren. Som ett alternativ kan kablar på 10 eller 20 meter tillhandahållas. Fäst enheten till
ett lämpligt fast föremål med U-bult (nr. 3 i
Följ de här anvisningarna för att installera givaren
78 Svenska
9 -V - grå
10 Ingång (uppmätt pH eller ORP) - grön
11 Temp+ (Pt100) - röd
12 Temp- (Pt100) - vit
13 Ref. (referens) - svart
14 Ingång (uppmätt pH eller ORP) - genomskinlig
15 Yttre skärm - EMC-skydd
9 Yttre skärm - EMC-skydd
10 Yttre skärm - EMC-skydd
11 Ingång (uppmätt pH eller ORP) - genomskinlig
12 Ref. (referens) - svart
13 Temp+ (Pt100) - röd
14 Temp- (Pt100) - vit
15 Flytande jord (flytande kontakt) - blå
Figur 2 på sidan 76).
(sifferreferensFigur 2 på sidan 76):
