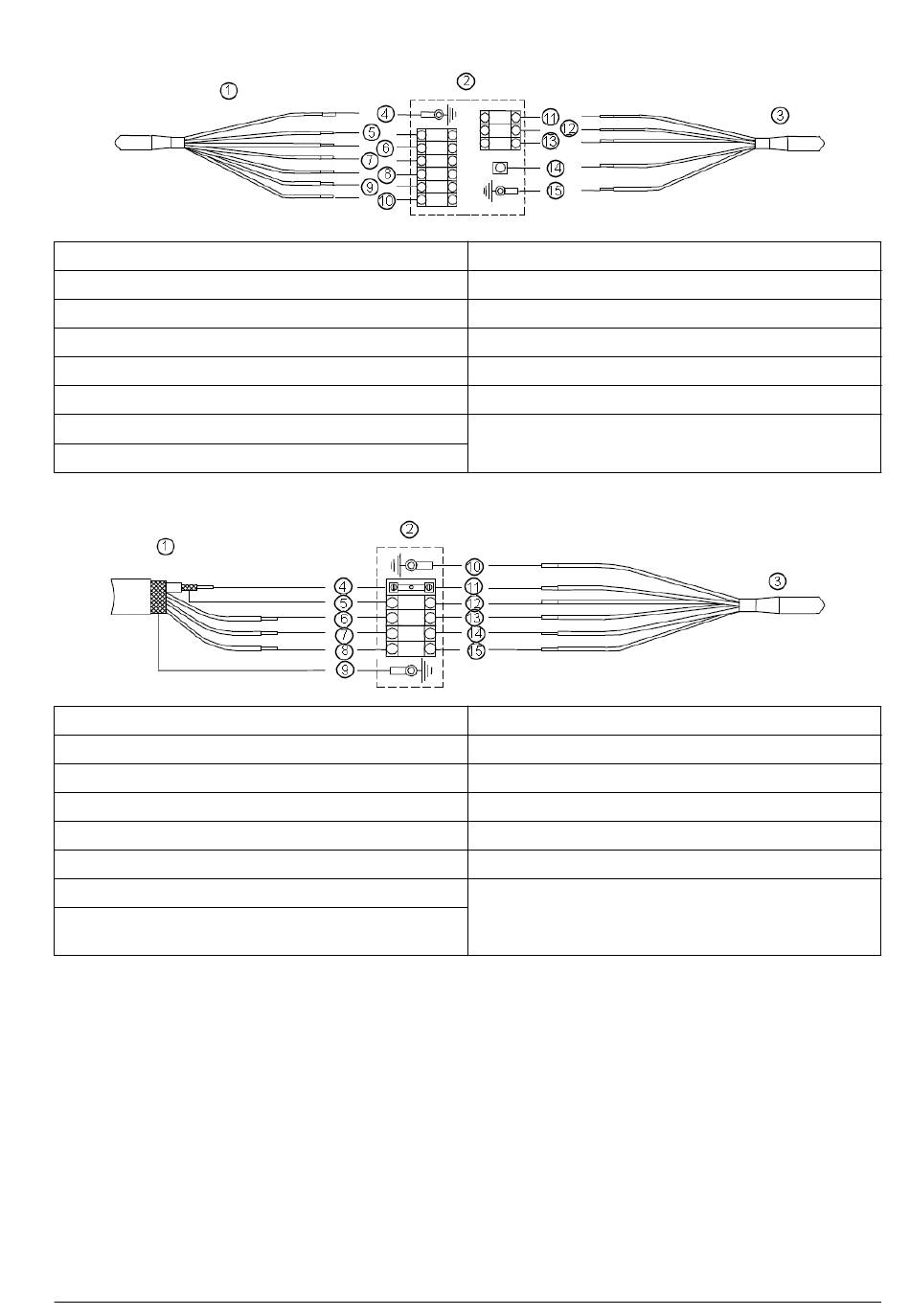

Su preamplificatore
In questo caso non è possibile collegare la messa a terra della soluzione.
1 Cavo modello 2666
2 Preamplificatore modello 08350=A=8000
3 Sensore
4 Schermatura esterna - Protezione CEM
5 Temp+ (Pt100) - bianco
6 Temp- (Pt100) - rosa
7 Ref. (riferimento) - giallo
8 +V - marrone
Su scatola di connessione
1 Cavo modello 2654
2 Scatola di connessione modello 08350=A=8500
3 Sensore
4 Ingresso (pH o ORP misurato) - nucleo
5 Ref. (riferimento) - schermatura
6 Temp+ (Pt100) - bianco
7 Temp- (Pt100) - viola
8 Messa a terra della soluzione (contatto liquido) -
giallo/verde
Solo per sensori pH:
• Misura della temperatura
• Misura dell'impedenza (cavo blu dal controller):
• Programmare i limiti superiore e inferiore della frequenza di controllo (consultare il manuale per
l'utente del modello 9500):
• Impedenza vetro : 50 Mohm - 500 Mohm
• Impedenza di riferimento : 1 - 100 kohm
Sensore 8362
Il sensore è dotato di serie di due cavi da 3 metri, uno per il sensore di pH e l'altro per il sensore di
temperatura. Cavi da 10 o 20 metri sono disponibili come accessori opzionali. Collegare il dispositivo
a un oggetto statico utilizzando la staffa a U (N. 3 nella
9 -V - grigio
10 Ingresso (pH o ORP misurato) - verde
11 Temp+ (Pt100) - rosso
12 Temp- (Pt100) - bianco
13 Ref. (riferimento) - nero
14 Ingresso (pH o ORP misurato) - libero
15 Schermatura esterna - Protezione CEM
9 Schermatura esterna - Protezione CEM
10 Schermatura esterna - Protezione CEM
11 Ingresso (pH o ORP misurato) - libero
12 Ref. (riferimento) - nero
13 Temp+ (Pt100) - rosso
14 Temp- (Pt100) - bianco
15 Messa a terra del liquido (contatto liquido) - blu
Figura 2 a pagina 21).
