Hach Polymetron pH/ORP Manuel D'utilisation page 31

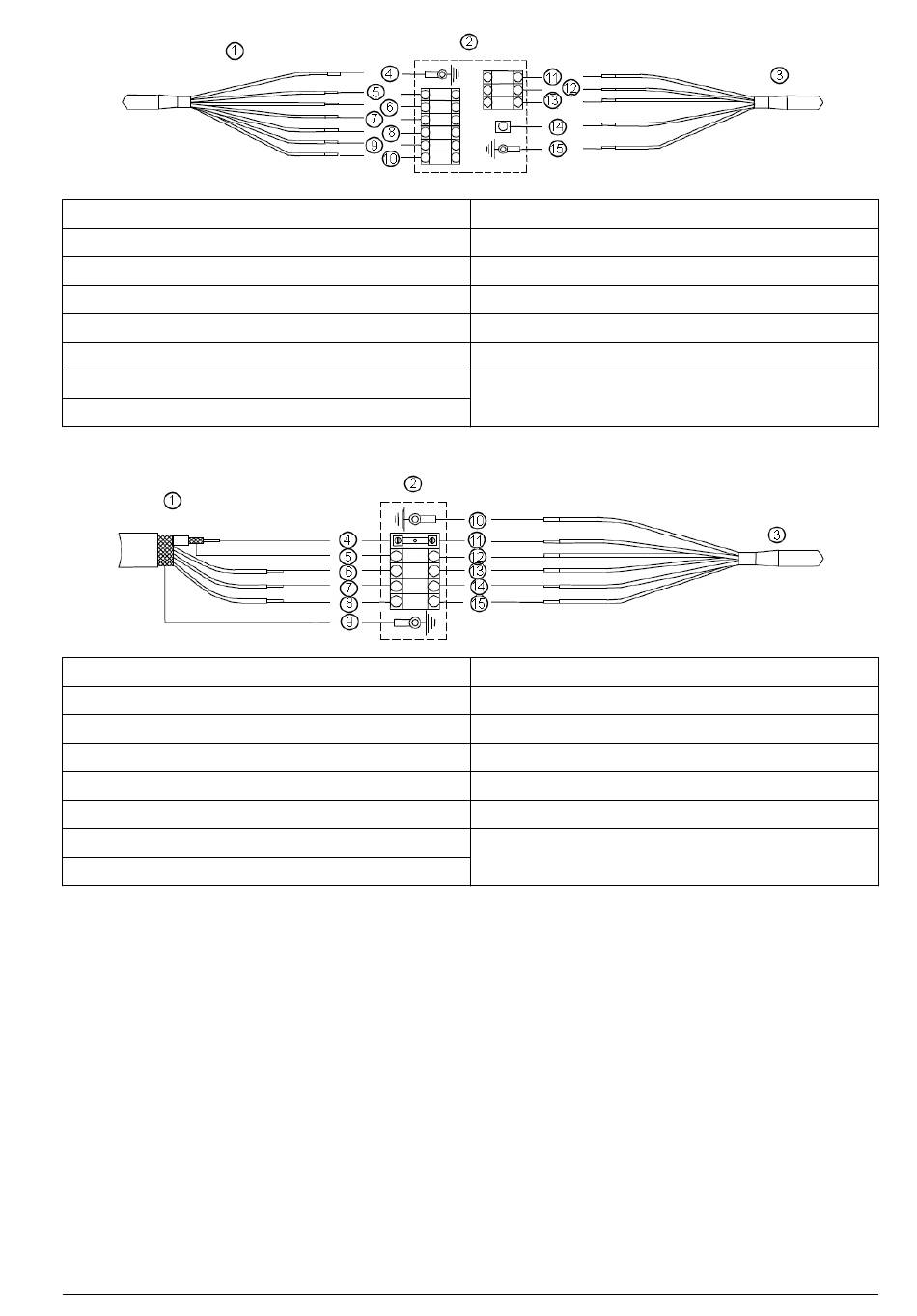

1 Câble modèle 2666
2 Préamplificateur modèle 08350=A=8000
3 Capteur
4 Blindage externe - Protection CEM
5 Temp+ (Pt100) - blanc
6 Temp- (Pt100) - rose
7 Réf. (référence) - jaune
8 +V - marron
Sur boîte de jonction
1 Câble modèle 2654
2 Boîte de jonction modèle 08350=A=8500
3 Capteur
4 Entrée (pH ou REDOX mesuré) - cœur
5 Réf. (référence) - blindage
6 Temp+ (Pt100) - blanc
7 Temp- (Pt100) - violet
8 Masse solution (contact liquide) - jaune/vert
Pour capteurs de pH uniquement :
• Mesure de température
• Mesure d'impédance (fil bleu depuis le contrôleur) :
• Programmer les limites supérieure et inférieure de fréquence de contrôle (consulter le manuel
de l'utilisateur 9500) :
• Verre : 50 Mohm...500 Mohm
• Référence : 1...100 kohm
Capteur 8362
Le capteur est doté en série de deux câbles de 3 m, un pour le capteur de pH et un pour le capteur
de température. En option, des câbles de 10 ou 20 mètres peuvent être fournis. Raccordez l'appareil
à un objet statique approprié en utilisant le boulon en U (nº 3 sur la
Suivez ces instructions pour installer le capteur (les numéros de référence
9 -V - gris
10 Entrée (pH ou REDOX mesuré) - vert
11 Temp+ (Pt100) - rouge
12 Temp- (Pt100) - blanc
13 Réf. (référence) - noir
14 Entrée (pH ou REDOX mesuré) - transparent
15 Blindage externe - Protection CEM
9 Blindage externe - Protection CEM
10 Blindage externe - Protection CEM
11 Entrée (pH ou REDOX mesuré) - transparent
12 Réf. (référence) - noir
13 Temp+ (Pt100) - rouge
14 Temp- (Pt100) - blanc
15 Terre liquide (contact liquide) - bleu
Figure 2 à la page 29).
Figure 2 à la page 29) :
Français 31
