4. Description de l'appareil

4.1 Vue d'ensemble

L'appareil de soudage au laser desktop Compact est un appareil de table très compact pour une utilisation en PME.
Il fournit des impulsions laser de courte durée à haute énergie à une longueur d'onde de 1064 nm pour la
solidarisation de métaux par soudage. Figure 2 montre une vue de l'appareil avec tous ses éléments de commande
essentiels.
Pour le soudage, les pièces sont introduites dans la chambre de soudage intégrée par le volet de chargement frontal.
Cette chambre présente une protection contre le rayonnement laser (voir fig. 3 page 13). La pièce à souder est
positionnée sous le stéréomicroscope pour le soudage par l'opérateur à travers les orifices latéraux. Lorsque les deux
mains se trouvent dans les manchons en cuir, le rayon laser ne peut pas sortir de l'appareil.
Int. à clé (caché)
Visuel avec clavier
Microscope
Bouton AU
d'observation
Passage de
Ouies Air échappement
main
Fenêtre d'observation
Ouies aération aspiration
(protection laser)
Volet de
Passage de main
chargement

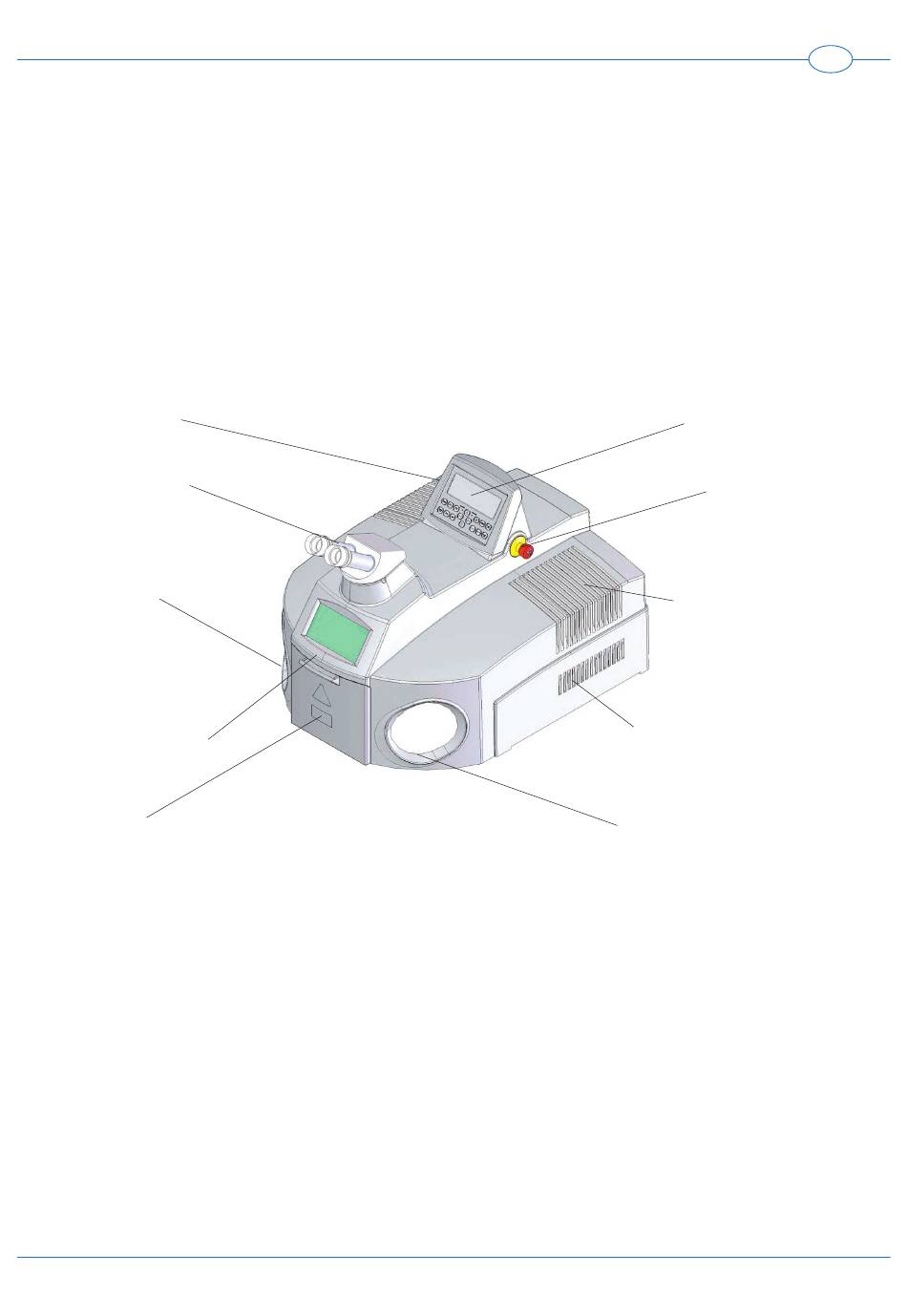

Fig. 2 : Vue avant du desktop Compact Laser

desktop compact fr 12
