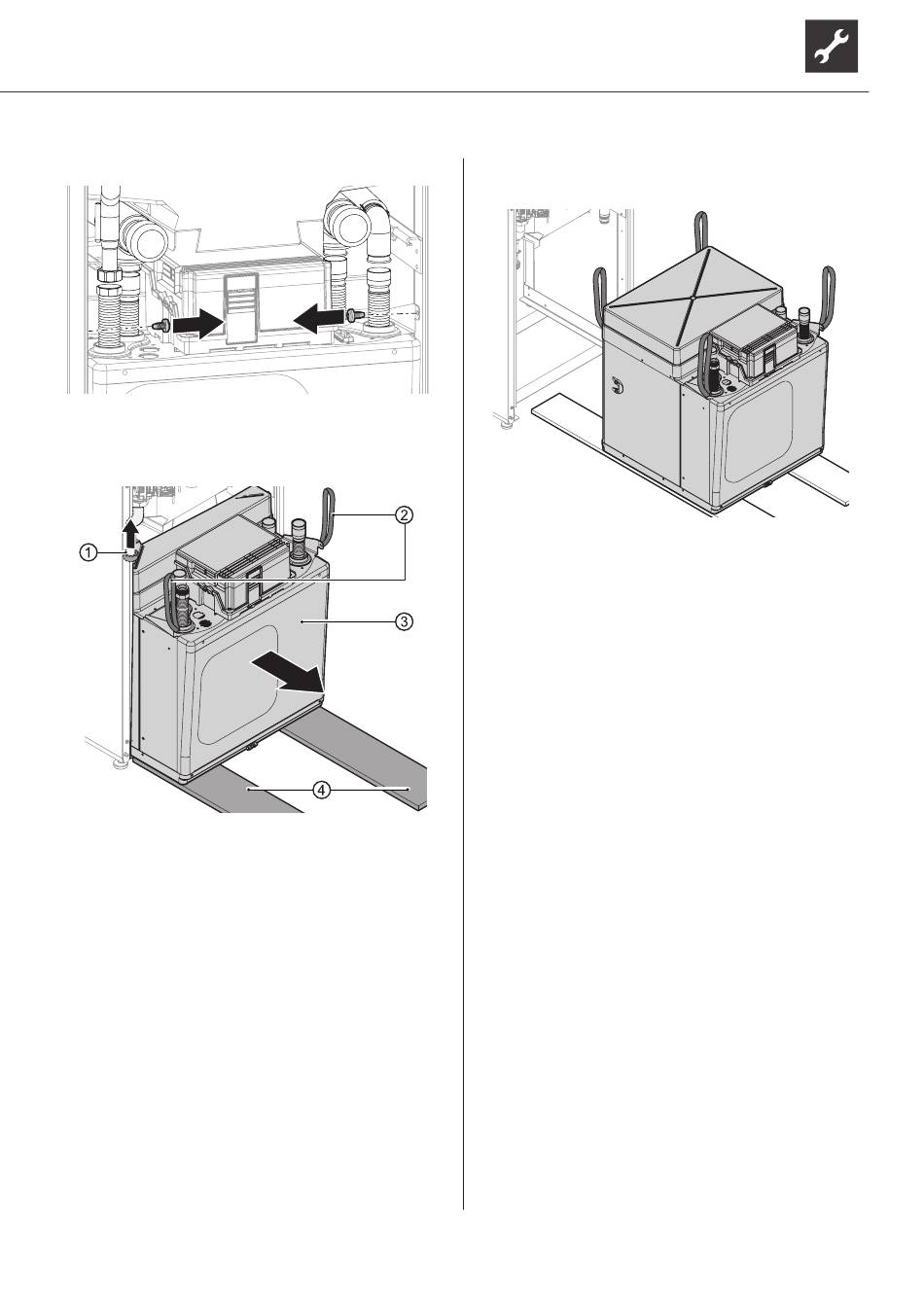

11. Retirer les 2 vis de fixation latérales.
12. Pour protéger le sol et déplacer plus facilement la
Modulbox (③) : poser des planches (④) sur le sol,
par ex. du matériel d'emballage.
13. Pour les appareils avec une puissance max. de
12 kW : Soulever l'écrou (①) de l'admission du cir-
cuit de chauffage et le maintenir dans cette position.
14. Sortir lentement et prudemment la Modulbox en
la maintenant par les languettes (②). S'assurer
qu'aucun tube n'est endommagé.
Sous réserve de modifications techniques | 83056700gFR – Traduction du mode d'emploi original | ait-deutschland GmbH
15. Sortir totalement la Modulbox et la poser sur les
planches.
6.2 Installer la Modulbox
1.
Placer prudemment la Modulbox dans le boîtier et
l'insérer lentement et prudemment.
● Pour les appareils avec une puissance max.
de 12 kW : soulever l'écrou de l'admission du
circuit de chauffage et le maintenir dans cette
position
● Soulever les tubes afin qu'ils ne soient pas en-
dommagés
2.
Visser les deux vis de fixation latérales.
3.
Raccorder les raccords hydrauliques. Remplacer
les joints toriques au niveau des raccords de la
pompe à chaleur ( carton).
4.
Réaliser un test de pression et isoler les tubes
avec les gaines isolantes fournies ( carton).
5.
Effectuer les branchements électriques :
● Brancher les 2 fiches à l'armoire électrique.
S'assurer que les fiches se connectent facile-
ment et que les taquets s'encliquettent
● Brancher la fiche rectangulaire noire en haut
sur la Modulbox
