Setback standard la aparatul de comandă WAD 101
Scăderea temperaturii nominale setate la 150°C.
După ce staţia de lipire cu aliaj comută în modul standby,
timpul de setback este de 20 min. După triplul timpului de
setback (60 min), va fi activată funcţia „AUTO-OFF".
Scula de lipire cu aliaj va fi deconectată (liniuță cu aprindere
intermitentă pe afișaj).
Setare:
în timpul conectării, mențineți apăsată tasta „UP" (3) până
când pe afișaj apare ON sau OFF. La eliberarea tastei "UP",
setarea va fi salvată. Pentru modificare, repetați procesul.
Setback standard la aparatul de comandă WAD 101IG
După aşezarea letconului în suport, după 2 min. temperatura
va fi scăzută la 180°C şi alimentarea cu gaz de protecţie va
fi decuplată. Funcţia „AUTO-OFF" este dezactivată.
4. Egalizare de potențial

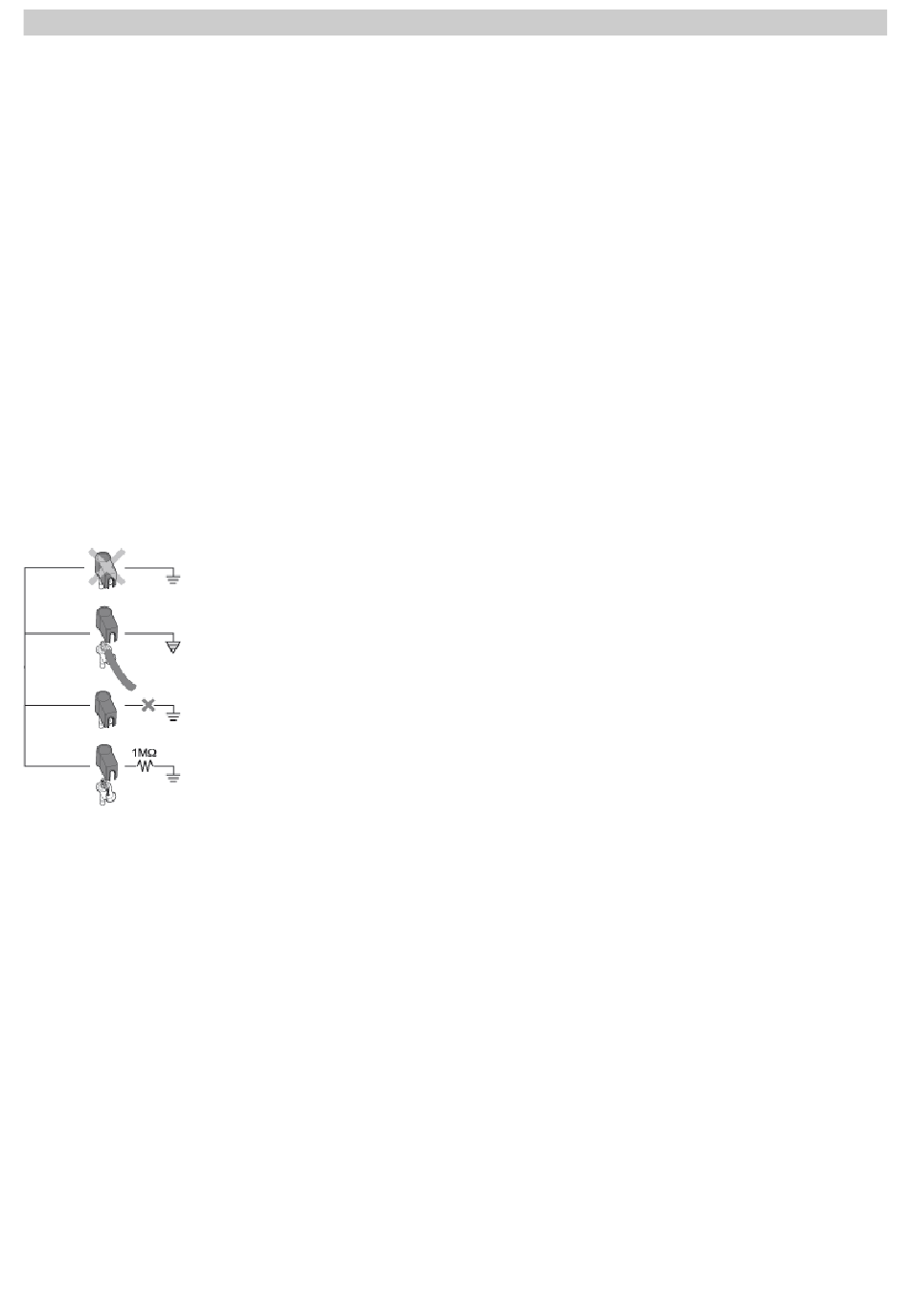

Prin conectarea diferită a mufei mamă cu clichet de 3,5 mm
(6) pot fi realizate 4 variante:
cu împământare directă:
fără fișă (starea de livrare)
Egalizare de potențial (impedanță 0
Ohm):
cu fișă, circuit de egalizare la contac-
tul central
Fără potențial:
cu fișă
Cu împământare indirectă:
cu fișă și rezistență integrată lipită cu
aliaj. Împământare prin valoarea de
rezistență aleasă
5. Instrucțiuni de lucru
Aparat extern de input WCB 1 și WCB 2 (opțional)
În cazul utilizării unui aparat extern de input aveți la
dispoziție următoarele funcții.
 Offset:
Prin introducerea unei abateri de temperatură, temperatura
reală a vârfului de lipit poate fi ajustată cu ± 40°C (72°F).
 Setback:
reducerea temperaturii nominale setate la 150°C/300°F
(standby). După ce staţia de lipire cu aliaj trece în modul
standby, timpul de setback poate fi setat între 0-99 de minu-
te. Starea de setback va fi semnalizată printr-o afișare cu
aprindere intermitentă a valorii efective. După triplul timpului
de setback va fi activată funcția „AUTO-OFF". Scula de lipire
cu aliaj va fi deconectată (liniuță cu aprindere intermitentă pe
afișaj).
87
Starea de setback, respectiv starea de Auto-OFF, va fi termi-
nată prin apăsarea unei taste sau a comutatorului de deget.
La aceasta se va afișa pentru un timp scurt valoarea nomi-
nală setată.
 Lock:
Blocarea temperaturii nominale și a ferestrei de temperatură.
După blocare, la stația de lipit nu mai este posibilă modifica-
rea setărilor.
 °C/°F:
Schimbarea afișării temperaturii din °C în °F și invers.
Apăsarea tastei „DOWN" în timpul conectării indică versiunea
curentă pentru afișarea temperaturii.
 Window:
limitarea domeniului de temperatură la max. +/-99°C,
pornind de la o temperatură blocată prin funcția „LOCK".
Astfel, temperatura blocată reprezintă mijlocul domeniului de
temperatură care poate fi setat.
 Cal:
Reajustarea stației de lipire (numai WCB 2) și factory setting
FSE (resetarea tuturor valorilor de setare la 0, valoarea
nominală a temperaturii 350°C/660°F).
 Interfață PC:
RS 232 (numai WCB 2)
 Aparat de măsură pentru temperatură:
Aparat de măsură pentru temperatură integrat pentru
termocuplul tip K (numai WCB 2)
Letcon cu aer cald
Duzele pentru aer cald sunt înşurubate în corpul de încălzire.
Pentru înlocuirea duzelor, utilizaţi o cheie tubulară SW 8 şi
ţineţi contra la corpul de încălzire cu o cheie fixă.
Atenţie:
adâncimea filetului este de max. 5 mm (0,2"). Un filet mai
lung duce la distrugerea corpului de încălzire.
Azotul N reduce oxidarea şi agentul fondant rămâne activ
2
mai mult timp. Recomandăm azot N
comerţ în butelii de oţel. Butelia trebuie să fie echipată cu un
reductor de presiune de 0-10 bari.
Letcon
Trecerea dintre corpul de încălzire / senzor și vârful de lipit nu
are voie să fie prejudiciată prin murdării, corpuri străine sau
deteriorare, deoarece toate acestea au efecte asupra preci-
ziei controlului temperaturii.
La prima încălzire, umeziți cu aliaj de lipit vârful de lipit cu
cositorire selectivă. Se înlătură astfel straturile de oxid apăru-
te pe durata depozitării şi impurităţile de pe vârful de lipire
, care este disponibil în
2
