250+-25kgf-cm

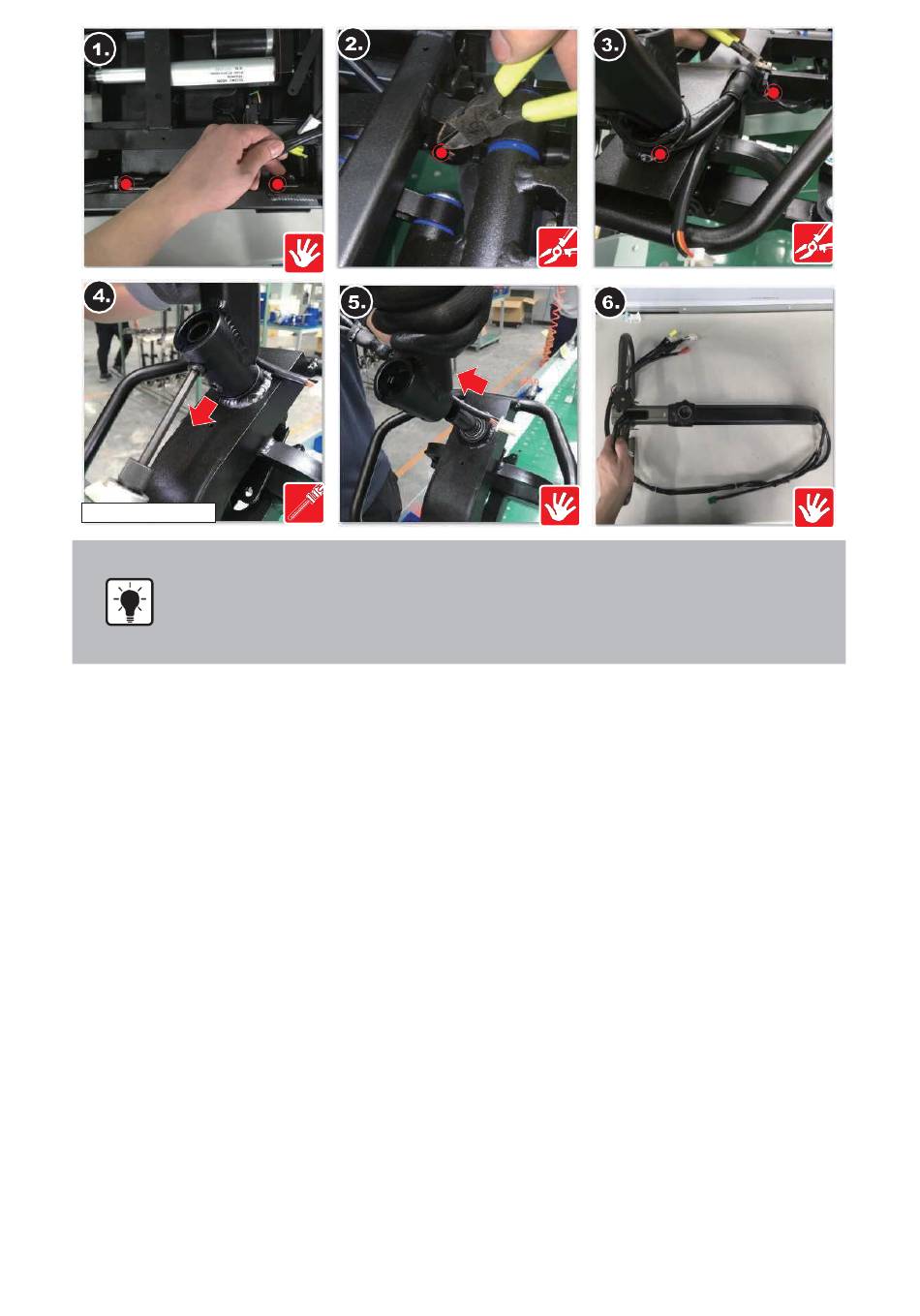

• Étape 5. Si vous avez des difficultés à retirer ou à remettre en place le guidon, aidez-vous
d'un marteau en caoutchouc pour le faire avancer ou reculer.
• Après avoir coupé les câbles (étapes 2 et 3), lors du remontage, utilisez un nouveau serre-
câbles et placez-le dans la position d'origine.
2.2.1
MAINTENANCE-02-1 Réparation du câble principal
Suivez les étapes de MAINTENANCE-02 Réparation du guidon puis :
1. Reportez-vous à MAINTENANCE-01-2 Réparation de l'avertisseur / MAINTENANCE-01-3 Réparation du
démarreur VR pour savoir comment retirer l'avertisseur et le module d'alimentation VR.
2. Insérez l'extrémité avant du câble principal dans le trou situé sur le dessus du guidon.
3. Retirez la vis de réglage.
4. Dégagez la goupille de verrouillage centrale pour séparer le guidon en une partie supérieure et une
partie inférieure.
5. Retirez le câble principal de la section supérieure du guidon.
6. Retirez le câble principal de la section inférieure du guidon.
7. Retirez le câble principal et tout le guidon.
❖ Après avoir remplacé ou remonté des pièces, veuillez suivre exactement la même séquence mais
dans l'ordre inverse pour procéder au réassemblage.
