Scorpius
La goupille de verrouillage droite du mécanisme de pliage (câble en acier plus court) passe à l'intérieur
de la base coulissante.
• Placez le scooter vertical sur une surface uniforme et vérifiez qu'il fonctionne correctement,
sans secousse ou bond.
• Si le câble en acier du mécanisme de pliage a été endommagé, remplacez-le par un câble neuf.
• Veillez à fixer le câble du mécanisme de pliage sur le châssis à l'aide d'un serre-câbles neuf
afin d'éviter tout risque par la suite.

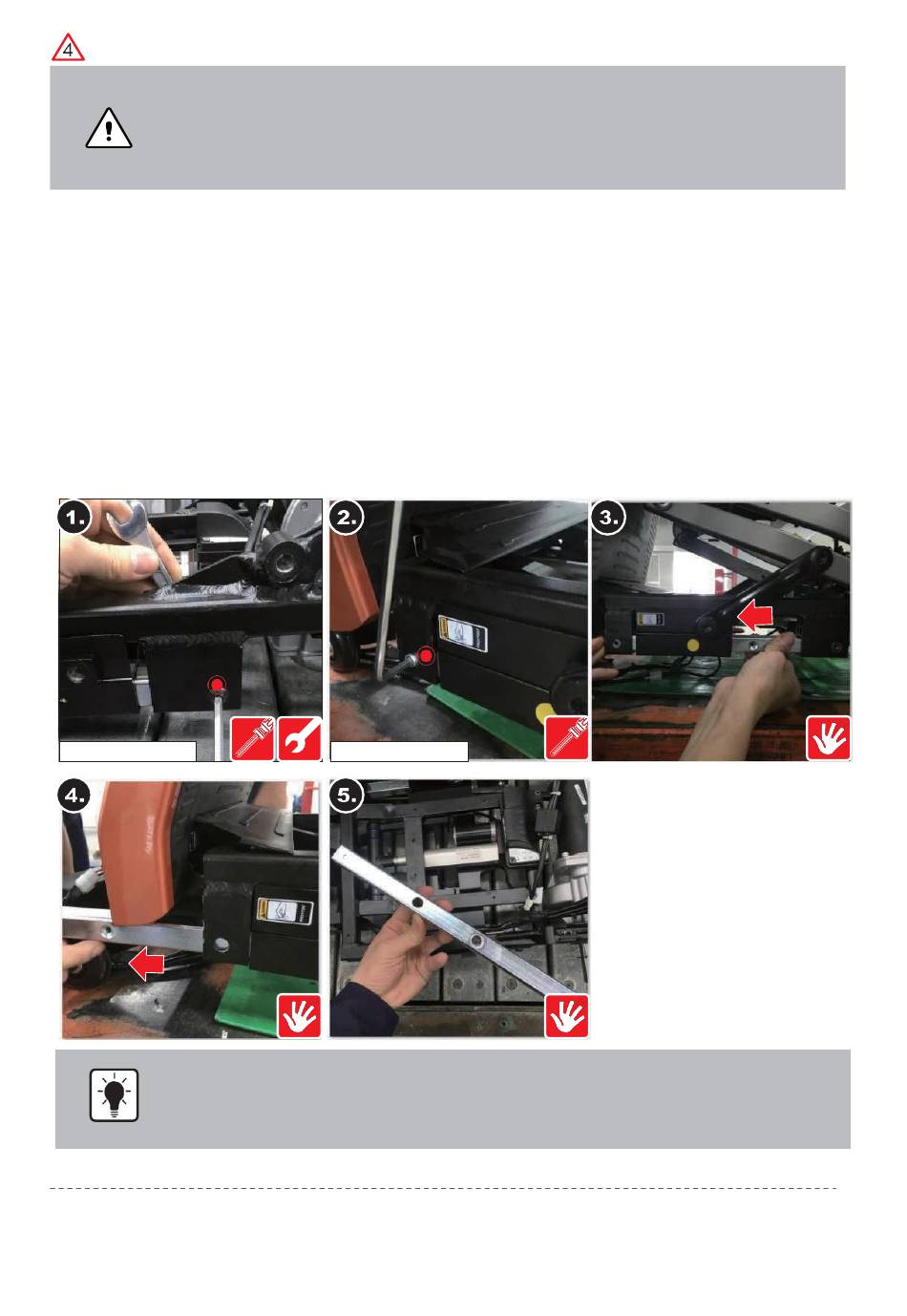

2.13.3 MAINTENANCE-13-3 Réparation de la glissière
Effectuez les étapes de MAINTENANCE-11 Réparation du carénage supérieur arrière et MAINTENANCE-12
Réparation du carénage inférieur arrière, puis :
1. Utilisez une clé (#13) pour maintenir l'écrou et une clé Allen (#5) pour détacher la vis à douille Allen
(1 pièce) qui maintient la face interne de la glissière.
2. Utilisez la clé Allen (#5) pour détacher l'autre vis (1 pièce) située à l'avant de la glissière.
3. Poussez la glissière gauche par l'arrière.
4. Tirez-la par l'avant.
5. Retirez complètement la glissière gauche.
❖ Lors du remplacement ou du remontage des pièces, effectuez les mêmes étapes mais exactement dans
l'ordre inverse et suivez également les Instructions à suivre pour le remontage ci-dessous.
❖ Pour retirer la glissière droite, procédez de la même façon.
150+-15kgf-cm
• Si la glissière ne sort pas facilement (étapes 3 et 4), secouez le châssis ou appuyez
plusieurs fois sur le bouton de pliage/dépliage pour plier et déplier. Ceci poussera la
glissière vers l'extérieur. Veillez à retirer vos doigts pendant le pliage/dépliage afin d'éviter
de vous blesser.
1662324~B
100+-10kgf-cm
Manuel de maintenance
55
