Scorpius

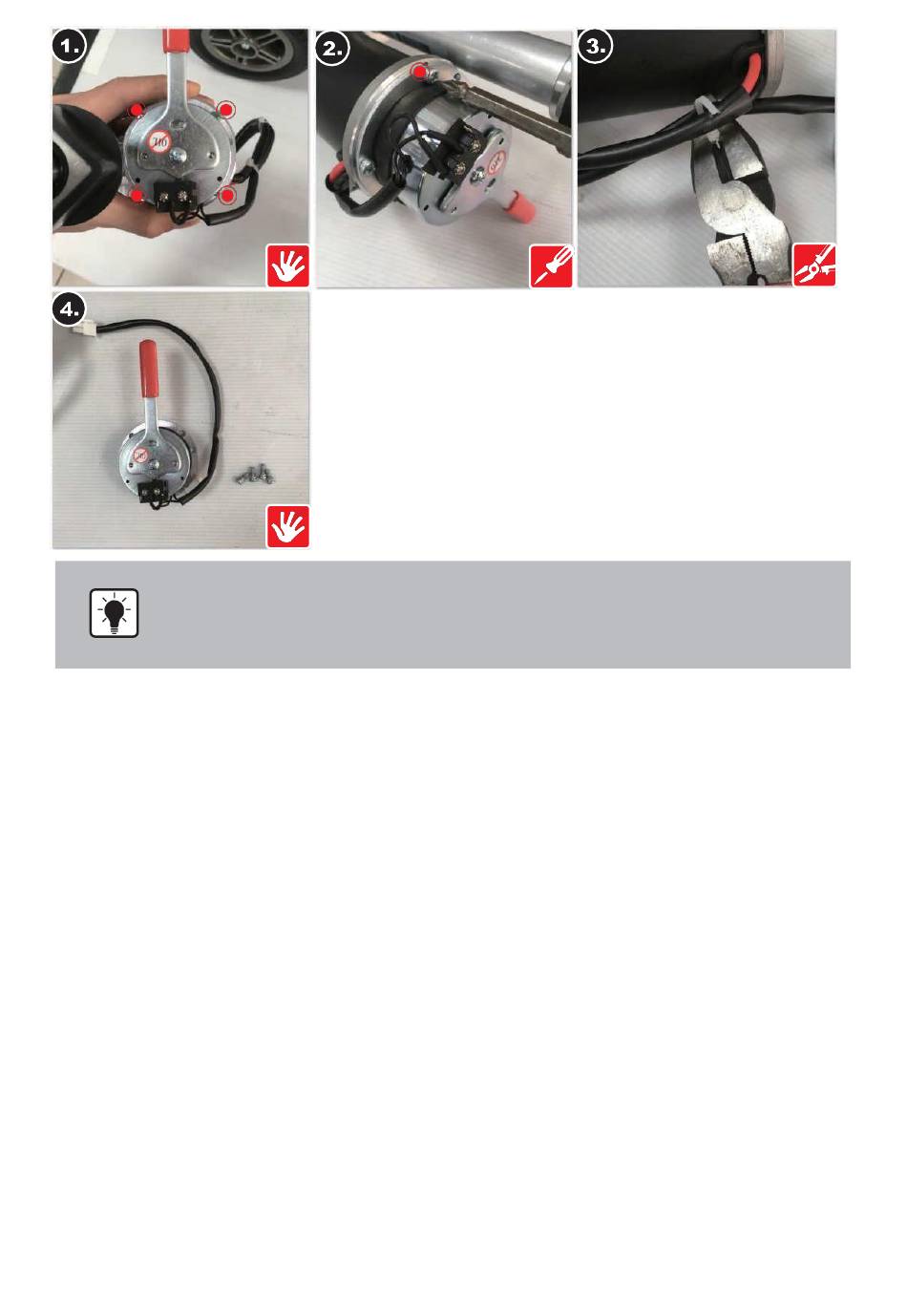

• Lors du remontage du dispositif de freinage électromagnétique, assurez-vous que le levier est
au bon endroit, à l'arrière, avant de fixer les quatre vis qui maintiennent le dispositif en place.
• Étape 3. Lors du retrait du frein électromagnétique, veillez à ne pas tirer, ni forcer sur le
câble du moteur, ce qui perturberait les connexions.
2.13.6 MAINTENANCE-13-6 Réparation de la base coulissante
Effectuez toutes les étapes de MAINTENANCE-13 Réparation du châssis, MAINTENANCE-13-1 Réparation
de l'électrovanne et MAINTENANCE-13-2 Réparation de l'unité de pliage (manuel uniquement), puis :
1. Retirez les deux vis au milieu du châssis.
2. Retirez la plaque de fixation en forme de U.
3. Retirez les vis sous le vérin linéaire (ressort pneumatique sur la version manuelle).
4. Utilisez un tournevis Allen (#6) pour maintenir les vis hexagonales et faites pivoter à la main l'écrou à
déverrouillage rapide pour le retirer.
5. Sortez la base coulissante.
6. À ce stade, le châssis arrière est complètement amovible et peut être remplacé au cours de cette opération.
❖ Lorsque vous remettez le dispositif en place, veuillez suivre exactement la même séquence mais
dans l'ordre inverse.
❖ Pour la réparation du vérin linéaire, reportez-vous à MAINTENANCE-13-7 Réparation du vérin linéaire.
❖ Pour la réparation du ressort pneumatique, reportez-vous à MAINTENANCE-13-8 Réparation du ressort
pneumatique (version manuelle uniquement).
1662324~B
Manuel de maintenance
57
