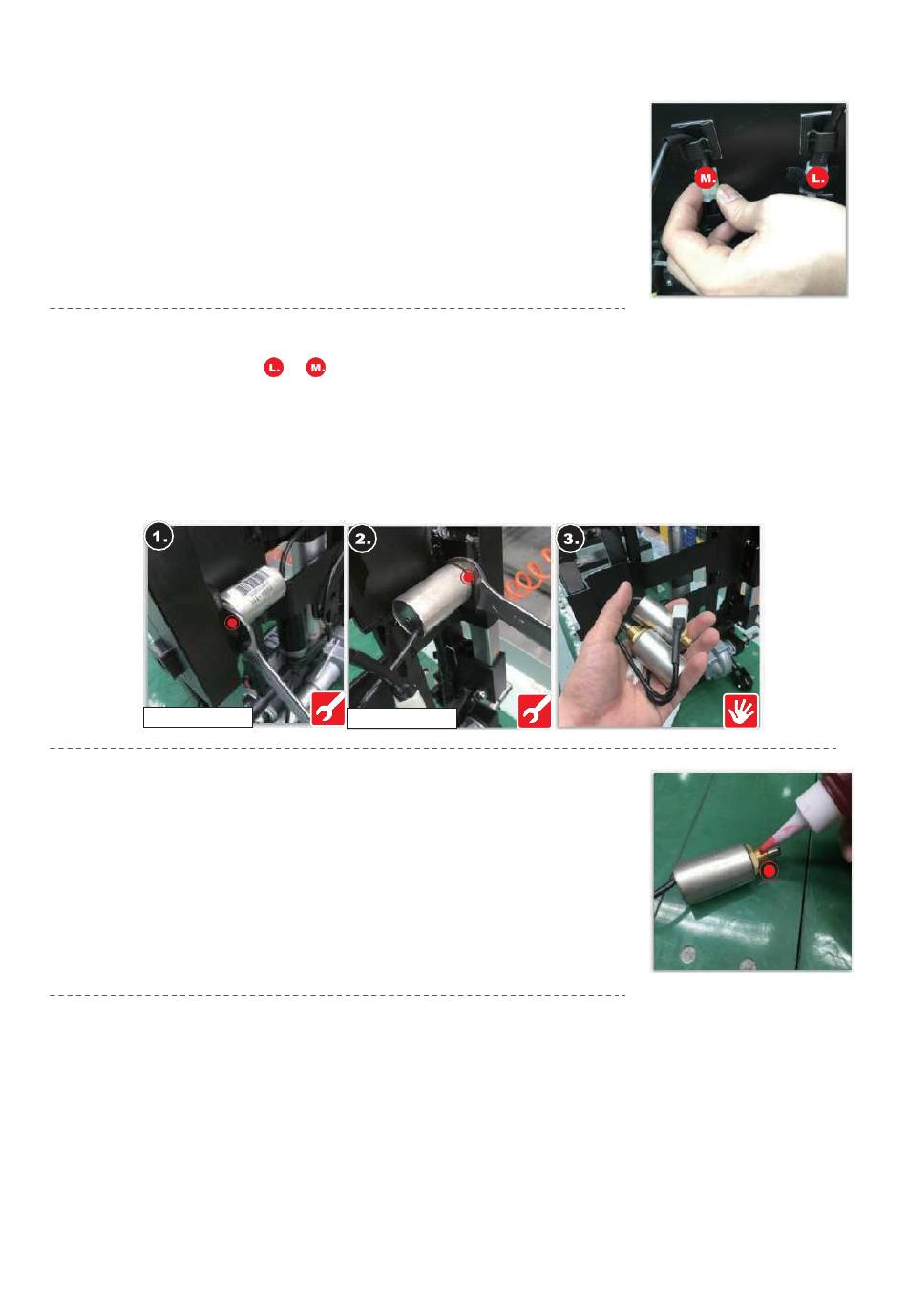

2.13.1 MAINTENANCE-13-1 Réparation de l'électrovanne
Reportez-vous d'abord aux étapes de MAINTENANCE-12 Réparation du
carénage inférieur arrière, puis :
1. Repérez le câblage de l'électrovanne gauche et droite à l'intérieur du
carénage inférieur.
2. Vérifiez les connexions et rebranchez les câbles si nécessaire.
3. Si le problème persiste, reportez-vous ci-après à Remplacement d'une
électrovanne.
Remplacement d'une électrovanne :
Débranchez les connecteurs
1. et
2. Desserrez les vannes à l'aide d'une clé à fourche (#21).
3. Sortez-les.
❖ Pour remplacer les vannes, suivez les Instructions à suivre pour le remontage ci-dessous et effectuez le
Test de remontage.
70+-7kgf-cm
Instructions à suivre pour le remontage :
❖ Avant de procéder au remontage, appliquez une petite quantité d'adhésif
frein-filet de force moyenne sur les filets de la vanne pour vous assurer
qu'ils ne se desserreront pas. Reportez-vous à l'image de droite.
❖ Veillez à ne pas mettre de gel sur le piston car cela provoquerait un
dysfonctionnement.
❖ Lors du remontage, assurez-vous que la partie filetée est bien droite et
que l'électrovanne est correctement serrée.
Test de remontage :
1. Mettez le scooter sous tension et laissez-le se replier → action de déploiement.
2. Faites un repère de 19 mm à partir de l'extrémité d'une tige courte, reportez-vous à l'image de droite.
3. Retirez les autocollants circulaires de chaque côté du châssis du scooter, reportez-vous à l'image.
4. Insérez la sonde dans le trou de chaque côté du châssis.
5. Si la tige ne dépasse pas la marque de 19 mm, cela signifie que l'installation a été effectuée correctement.
6. Remettez en place les autocollants pour éviter toute pénétration d'eau dans les trous.
1662324~B
et
.
70+-7kgf-cm
Manuel de maintenance
53
