Instructions relatives aux connecteurs :
Connecteur de l'électrovanne : gauche.
Connecteur de l'électrovanne : droite.
Pour les autres connecteurs, reportez-vous aux instructions de
MAINTENANCE-11 Réparation du carénage supérieur arrière. Pour la
réparation d'une électrovanne, reportez-vous à MAINTENANCE-13-1
Réparation de l'électrovanne.
Instructions à suivre pour le remontage :

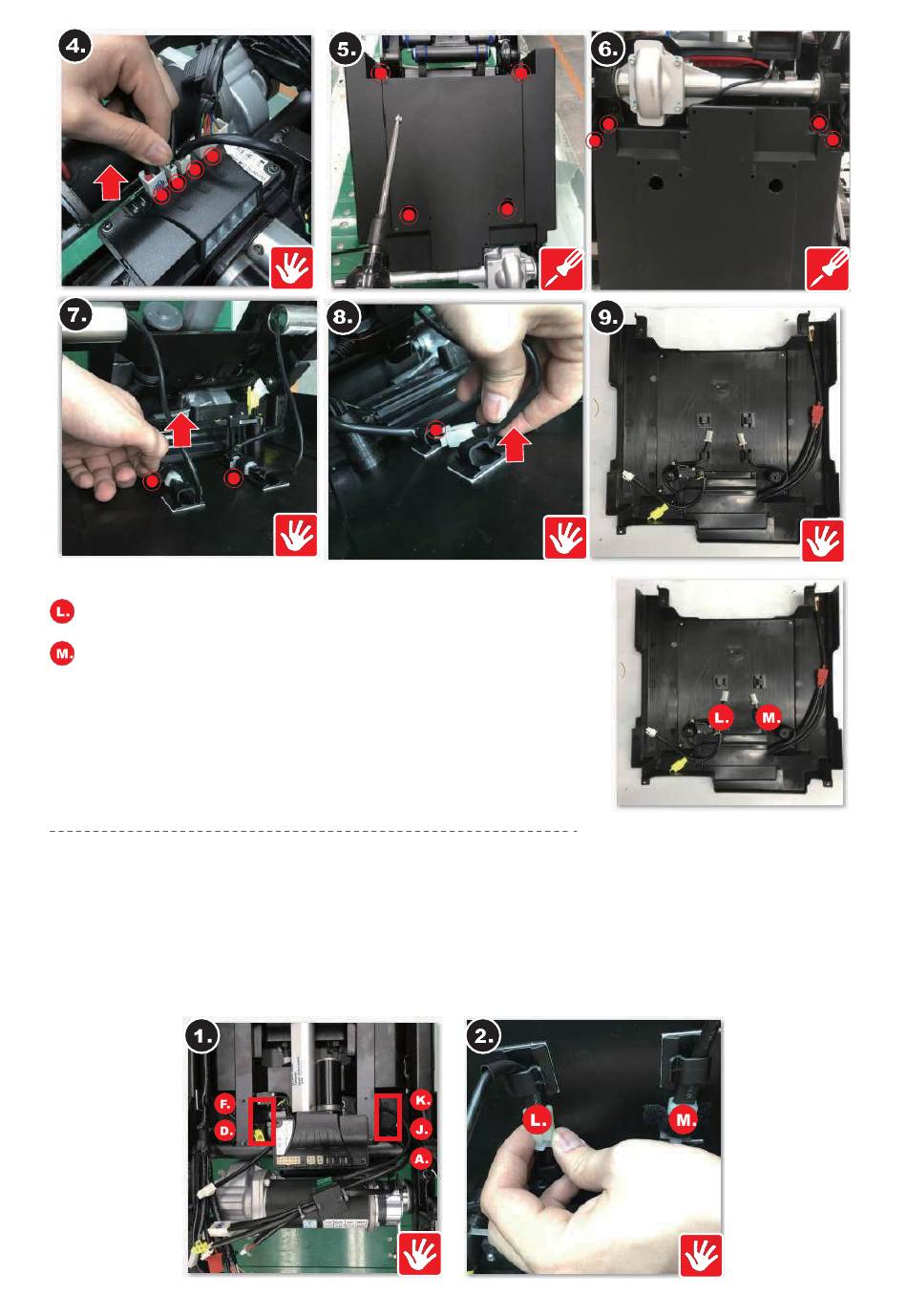

1. Le câblage des connecteurs doit passer dans les zones repérées par un rectangle sur l'image et les
câbles doivent être triés selon les codes de connecteur mentionnés dans l'image.
2. Lorsque vous remontez un connecteur d'électrovanne, assurez-vous que la goupille de verrouillage est
orientée vers le haut et collez le ruban adhésif ou l'autocollant pour éviter toute interférence pendant le
pliage. Pour les autres connecteurs, reportez-vous aux instructions de MAINTENANCE-11 Réparation du
carénage supérieur arrière.
1662324~B
