Endress+Hauser Proline Prosonic Flow 93P Manuel De Mise En Service page 47

Proline Prosonic Flow 93
Endress+Hauser
6. Projeter cette ligne médiane sur la face arrière de la conduite et la tracer.

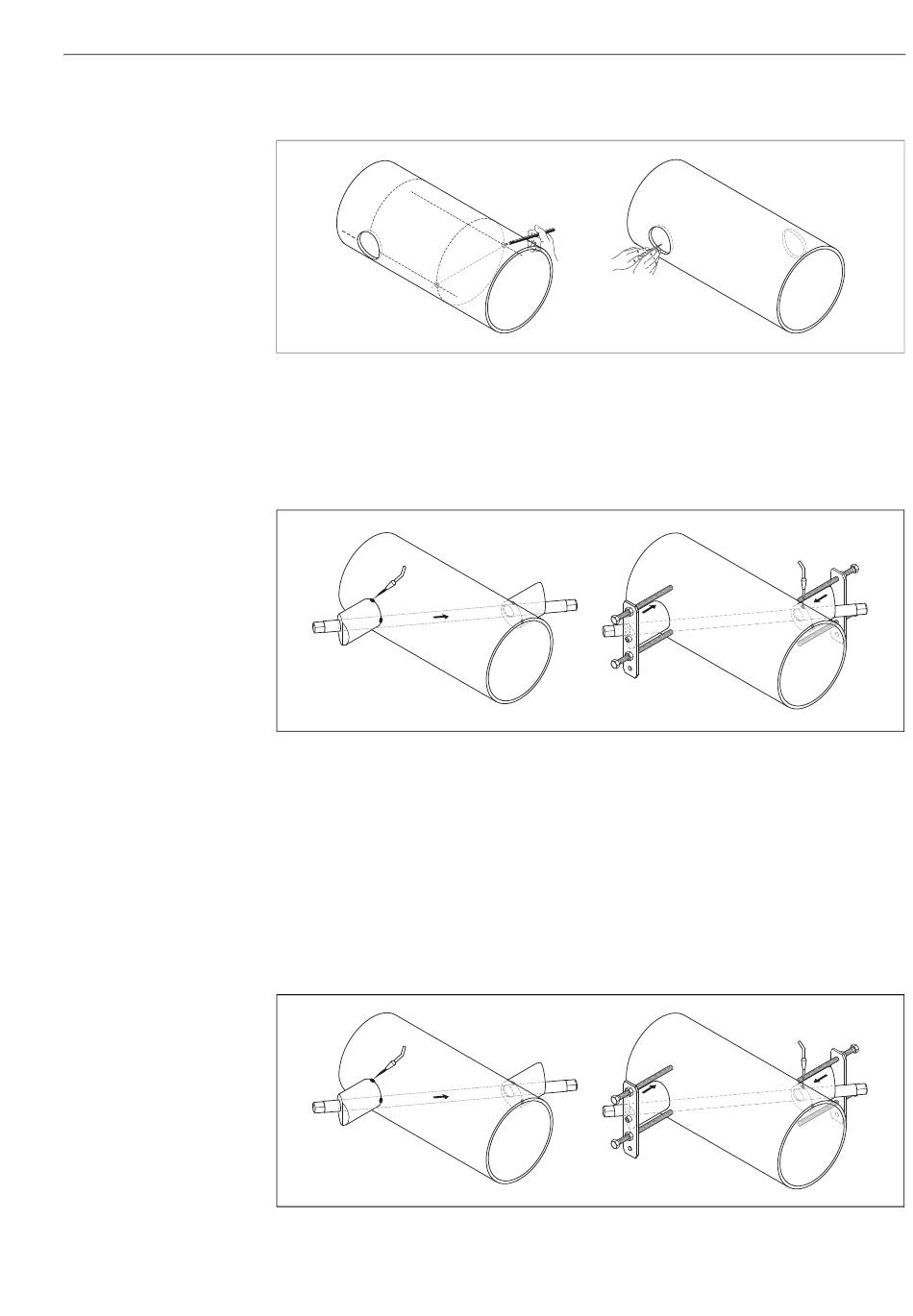

Fig. 49: Montage capteurs, étapes 5 et 6
7. Marquer le perçage sur la ligne médiane à l'arrière.
8. Découper le second perçage et préparer les trous pour le soudage des supports de capteurs
(ébavurage etc).
Fig. 50: Montage capteurs, étapes 7 et 8
9. Introduire les supports de capteur dans les deux perçages. Pour le réglage de la profondeur de
soudage vous pouvez fixer les deux supports de capteur avec l'outil spécial destiné au réglage
de la profondeur d'insertion (en option) puis les orienter à l'aide de la barre de positionnement.
Le support de capteur doit être affleurant avec la paroi interne de la conduite.
10. Faire un point de soudure sur les deux supports de capteur.
!
Remarque !
Pour l'orientation de la barre de positionnement, il faut visser deux prises de guidage dans les
supports de capteurs.
Fig. 51: Montage capteurs, étapes 9 et 10
Montage
A0001126
A0001127
A0001128
47
