Montage
40

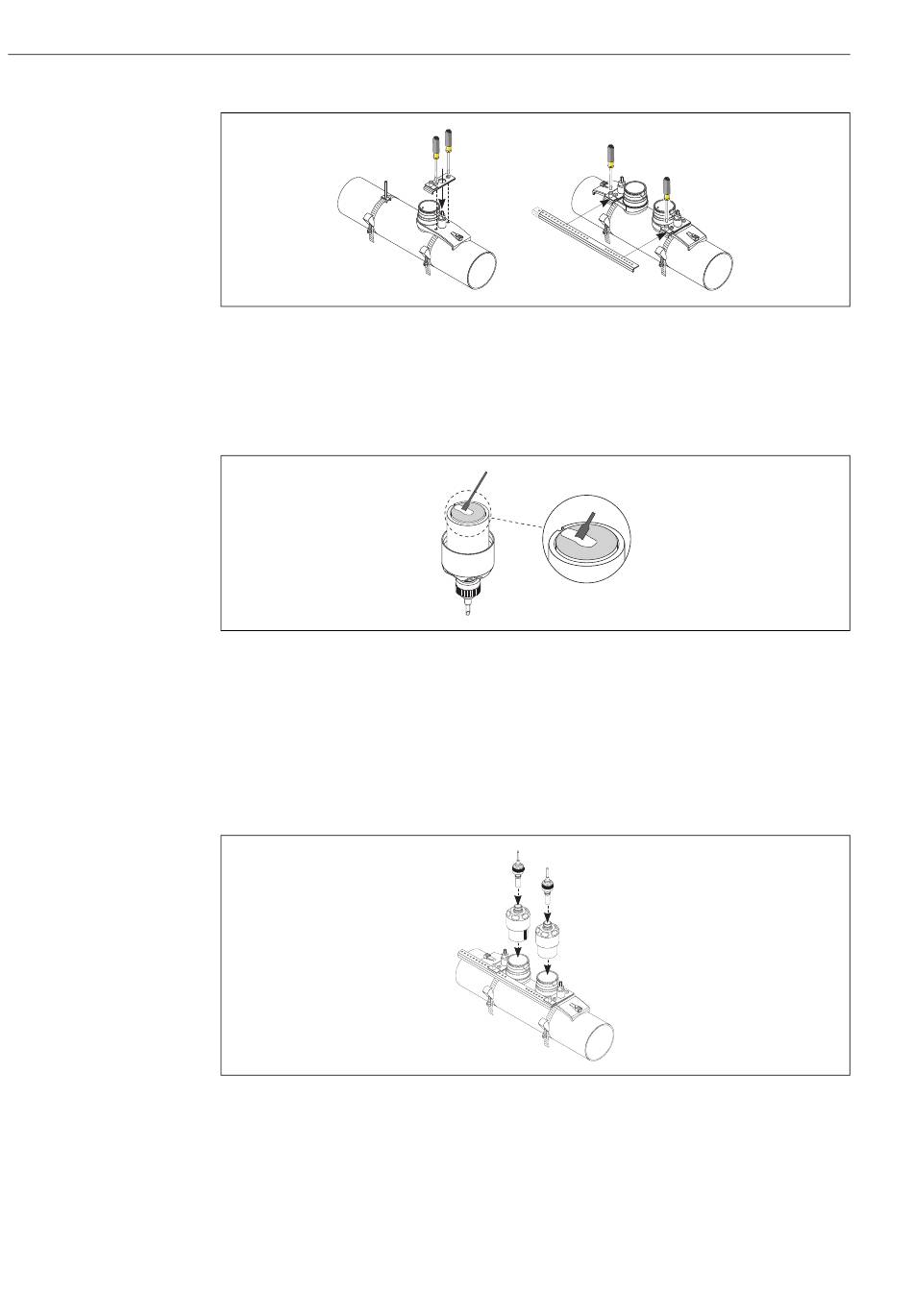

Fig. 34: Monter les supports de capteur et le rail de montage.
7. Enduire les surfaces de contact des capteurs d'une couche épaisse et régulière d'env. 1 mm
(0,04") de produit de couplage. Partir de la rainure en passant par le centre pour atteindre le
bord opposé.
Fig. 35: Enduire les surfaces de contact du capteur avec du produit de couplage
8. Insérer le capteur dans le support de capteur.
9. Presser le couvercle du capteur sur le support de capteur et tourner jusqu'à ce que :
– le couvercle du capteur encliquète de manière audible
– les flèches (Å /Æ "close") soient orientées l'une vers l'autre.
10. Visser le câble de liaison dans le capteur correspondant.
Fig. 36: Monter le capteur et raccorder le câble de liaison
Le montage est ainsi terminé. Les capteurs peuvent être reliés au transmetteur par le biais des câbles
de liaison  ä 60.
Proline Prosonic Flow 93
A0001156
A0011373
A0001112
