3.3.
L'interrupteur « coup de poing » coupe le circuit des actionneurs
moteurs (donc arrêt moteur), du groupe motoventilateur,
d'autorisation démarreur, du relais d'alimentation de l'injection et

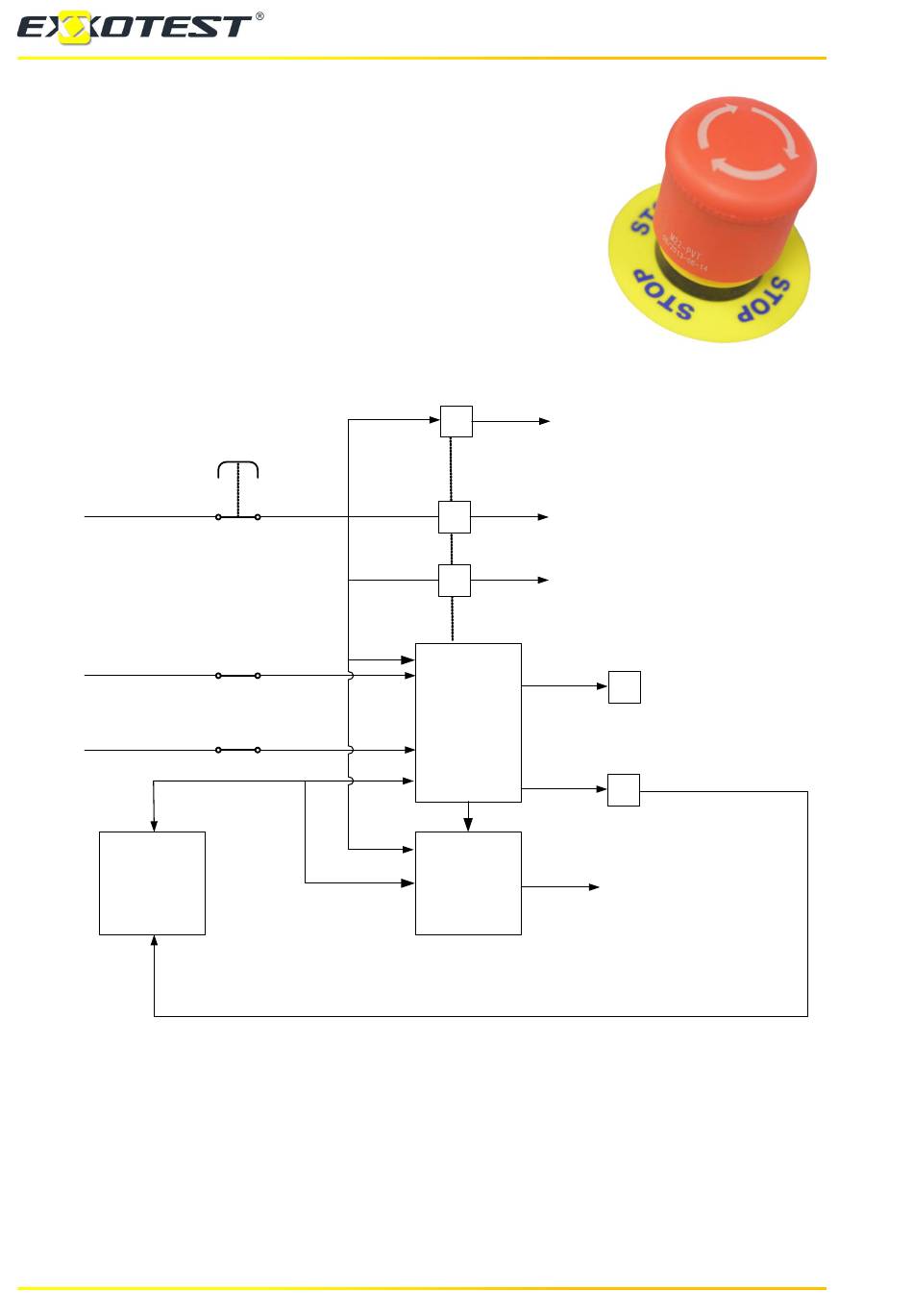

demande la coupure moteur au BSI.(voir schéma ci-après)
Arrêt d'urgence
Clé de contact
Détection ouverture capot
CAN (information moteur tournant )
Calculateur
d'injection
moteur
34
L'arrêt d'urgence :
Relais démarreur
K
Relais actionneurs
K
Gestion
électronique
ANNECY ELECTRONIQUE S .A .S.
BANC MOTEUR ESSENCE THP EB2DTS
Coupure groupe
K
motoventilateur (GMV)
Coupure autorisation
démarreur
Coupure actionneurs du
moteur donc arrêt du
moteur
Bobine d'autorisation
ouverture capot
K
(soft)
Relais d'alimentation
générale injection
K
BSI
Demande de coupure
