Instalación
CONEXIONES ELÉCTRICAS
ADVERTENCIA
Tensión peligrosa. Puede causar
choque eléctrico grave o fatal. Examine las instrucciones de
seguridad antes de operar el cargador. No modifique el
cordón ni el enchufe.
4 STAGE LEAD-ACID
BATTERY CHARGER
BLACK TERMINAL NEGATIVE (-)
RED TERMINAL POSITIVE (+)

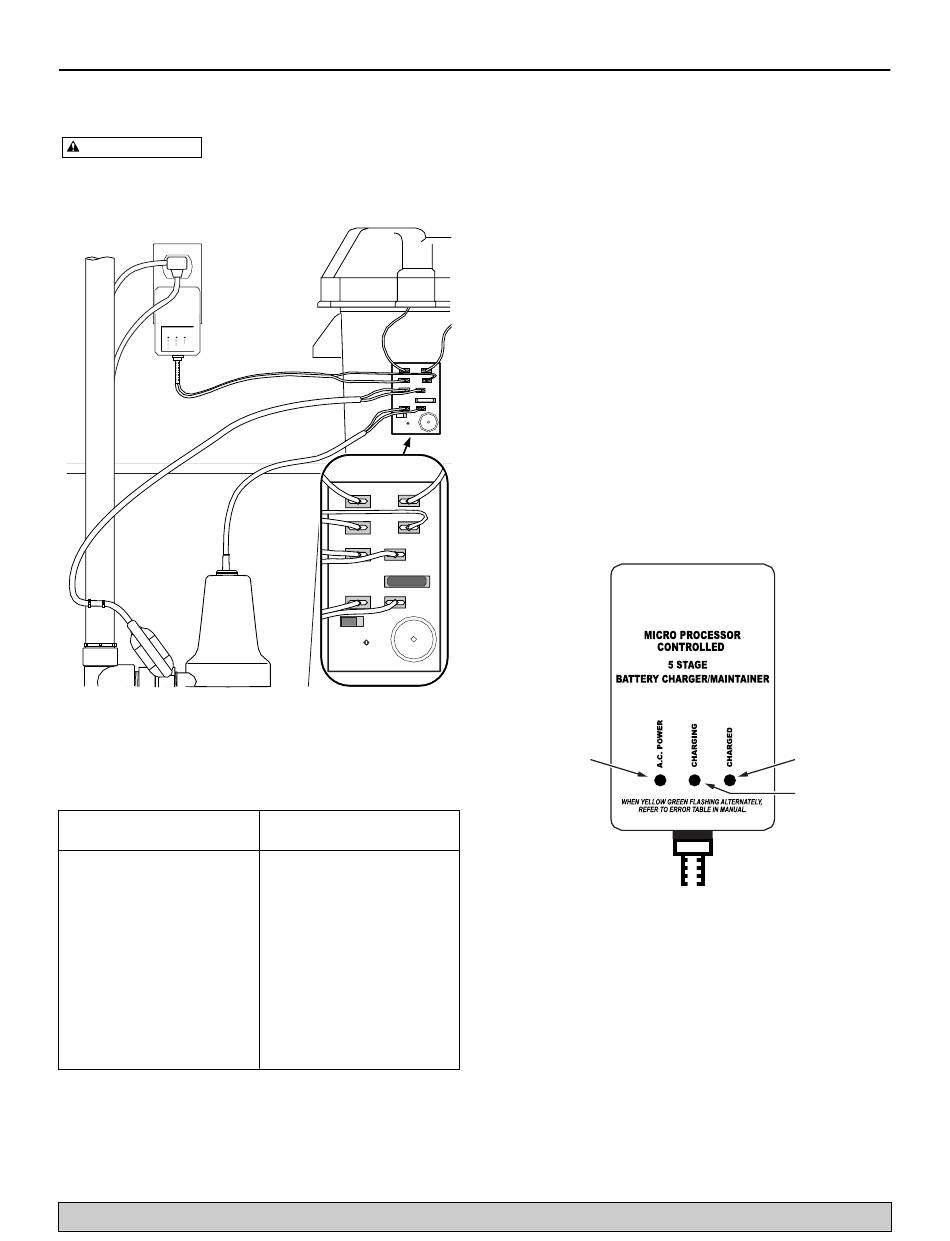

Figura 9 – Conexiones de cables FP1800DCC-01
TABLA I - Conexiones de cables
FP1800DCC-01
Conecte el:
Conductor positivo (+) de
la batería
Conductor negativo (-) de
la batería
Conductor positivo del cargador
Conductor negativo del cargador
Interruptor a flotador de la
bomba de sumidero de
respaldo (2 cables)
Conductor positivo de la bomba
Conductor negativo de la bomba
Para refacciones o asistencia, llame a Flotec Servicios al Cliente al:
BATTERY CONNECTION
+
–
CHARGER CONNECTION
+
–
FLOAT SWITCH CONNECTION
REPLACE FUSE WITH SAME 25 AMP -
36V TYPE AND RATING ONLY
PUMP FUSE &
CONNECTION
+
–
DISABLE ENABLE
AUDIBLE ALARM
DISABLE WHEN LIT
BATTERY CONNECTION
+
–
CHARGER CONNECTION
+
–
FLOAT SWITCH CONNECTION
REPLACE FUSE WITH SAME 20 AMP -
36V TYPE AND RATING ONLY
20
PUMP FUSE &
CONNECTION
+
–
DISABLE ENABLE
AUDIBLE ALARM
DISABLE WHEN LIT
A la siguiente conexión en
la caja de empalme:
Conexión positiva a la batería
Conexión negativa a la batería
Conexión positiva al cargador
Conexión negativa al cargador
Conexión al interruptor a
flotador (2 cables)
Conexión positiva a la bomba
Conexión negativa a la bomba
INSTALACIÓN DEL CARGADOR/BATERÍA
AVISO: Una alarma ubicada en la caja de empalme, suena
automáticamente cuando el sistema marcha, si la alarma se
encuentra en la posición "activada". La alarma queda en silen-
cio cuando el interruptor de alarma se encuentra en la posición
"desactivada".
Modelo Número FP1800DCC-01:
1.
Aplique dos trozos de cinta de dos lados (suministrada,
clave No. 9) a la parte posterior de la caja de empalme.
Oprima la caja de empalme sobre la caja de la batería
según se ilustra en la Figura 9 y en la página 43 (vista
esquemática).
2.
Conecte el cargador según se ilustra en la Tabla 1 y en la
Figura 9.
3.
Enchufe el cargador en una toma de corriente alterna de
115-220 voltios con por lo menos 15 amperios. No use un
tomacorriente controlado por un interruptor. Marque en el
circuito en el tablero principal de corriente "suministro de
corriente de la bomba de sumidero de respaldo; no
desconectar".
4.
Con el cargador debidamente conectado y enchufado, el
tablero en la parte delantera del cargador indicará uno de
los estados ilustrados en la Figura 10.
Rojo
Red
Figura 10 – Tablero DEL FP1800DCC-01
DEL rojo - Corriente alterna presente
DEL amarillo - La etapa de prueba de precalificación se ha comple-
tado y la prueba o carga ya ha comenzado
Verde/ocasionalmente amarillo - El cargador se enciende intermi-
tentemente para mantener la carga adecuada
DEL verde - Carga completada
Los diodos emisores de luz (DEL) verde/amarillo centellean
alternadamente - El sistema está en Modo de Error. Consulte la
Tabla II, Página 37.
AVISO: Para obtener información más detallada, consulte la
"Operación del Cargador" en la página 41.
1 800 365-6832
36
Green
Verde
Amarillo
Yellow
