Étendez le faisceau de la torche.
•
Libérez les unités de pression et rabattez-les (les unités de serrage équipées de galets de contre-
pression se rabattent automatiquement vers le haut).
•
Retirez soigneusement le fil de soudage de la bobine de fil. Introduisez-le dans le tube capillaire ou le
noyau en Teflon avec le tube conducteur, via les buses d'introduction du fil en passant par les
rainures des galets moteur et le tube conducteur.
•
Poussez à nouveau vers le bas les unités de fixation équipées de rouleaux de contre-pression et
rabattez à nouveau les unités de pression •(le fil doit reposer dans la rainure du galet moteur).
•
Régler la force de pression sur les écrous de réglage de l'unité de pression.
•
Appuyer sur le bouton d'enfilage jusqu'à ce que le fil ressorte au niveau de la torche.
Usure accrue en cas de force de pression inadaptée !
L'utilisation d'une force de pression inadaptée accroît l'usure des galets du dévidoir !
•
La force de pression, au niveau de l'écrou de réglage des unités de pression, doit être
réglée de telle façon que le fil soit maintenu et qu'il puisse tout de même coulisser lorsque
la bobine de fil reste bloquée !
•
Augmenter la force de pression des galets avant (vu dans le sens de l'avance du fil) !
5.7.5

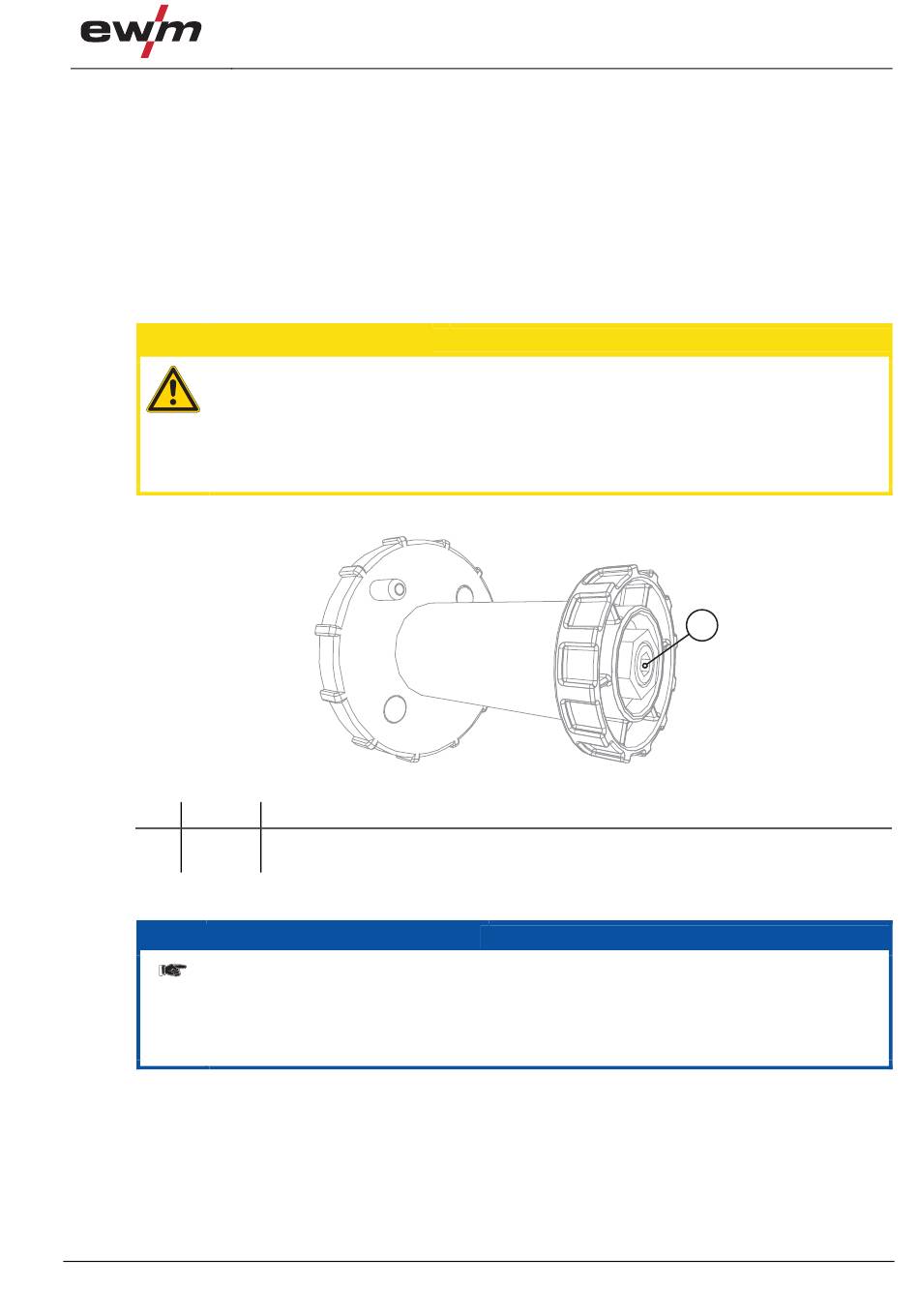

Réglage du frein de bobine
Pos. Symbole Description
1
•
Serrer la vis hexagonale (8 mm) dans le sens horaire pour augmenter le freinage.
Ne bloquez pas la bobine de fil !
Serrez le frein de la bobine jusqu'à l'arrêt du moteur du dérouleur mais sans bloquer le
fonctionnement !
Si la vis hexagonale est desserrée, vérifiez la fixation de la bobine du mandrin.
Voir le chapitre « Fixation de la bobine du mandrin (réglage prétension) »
099-005214-EW502
19.05.2011
0
Vis hexagonale
Fixation du support de bobine de fil et réglage du frein de bobine
Structure et fonctionnement
ATTENTION
Illustration 5-9
CONSIGNE
Procédé de soudage MIG/MAG
1
33
