Soudage au fil fourré MIG/MAG avec fil à polarité négative
Pos. Symbole Description
1
2
3
4
5
6
7
•
Introduire la fiche centrale du poste de soudage dans la prise centrale et visser avec un écrou
d'accouplement.
•
Insérer la fiche du câble de masse dans la prise de raccordement courant de soudage « + » et
verrouiller.
•
Insérer le câble de courant de soudage avec la sélection de polarité dans la prise de raccordement « -
» et verrouiller.
Si applicable :
Uniquement pour la torche MIG/MAG avec fonctions spéciales (câble de commande
supplémentaire) :
•
Brancher la prise du câble de commande de la torche dans la prise de raccordement 19 broches et
verrouiller.
099-005214-EW502
19.05.2011
0
Torche de soudage
Faisceau de torche de soudage
Raccord central de la torche de soudage (Euro)
Courant de soudage, gaz protecteur et torche de soudage intégrés
Prise de raccordement 19 broches (analogique)
Raccordement du câble de commande de la torche de soudage
Prise de raccordement, courant de soudage « + »
Prise de raccordement, courant de soudage « - »
Pièce
Structure et fonctionnement

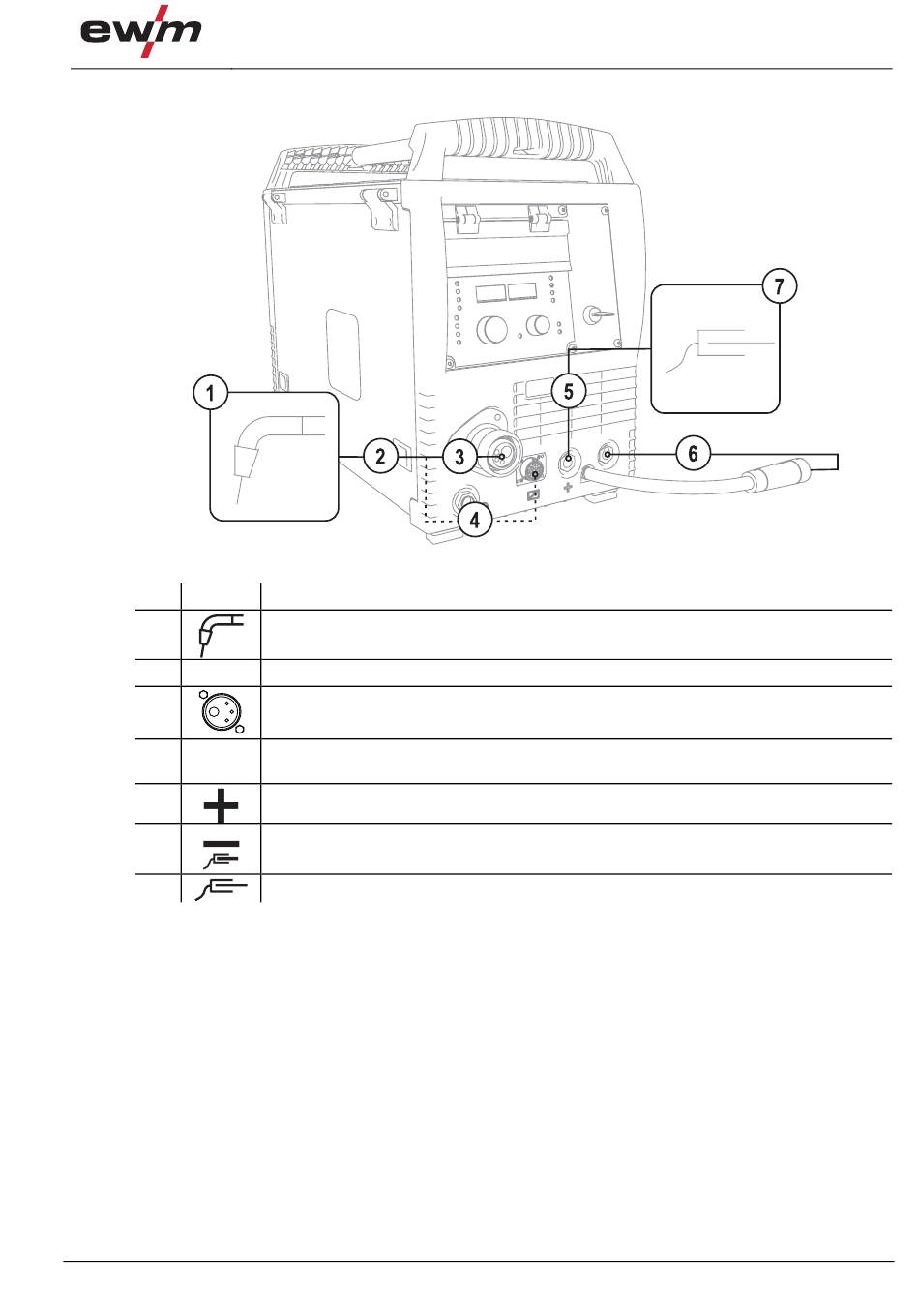

Illustration 5-5
