Structure et fonctionnement
Procédé de soudage MIG/MAG
5.7.4
Embobinage du fil
Risque de blessure en cas de sortie du fil de la torche de soudage !
À grande vitesse, le fil peut sortir de la torche de soudage et provoquer des blessures
au niveau du corps, du visage et des yeux !
•
Ne jamais diriger la torche de soudage vers soi ou vers autrui !
Risque de blessure lié aux composants mobiles !
Les ensembles dévidoirs sont pourvus de composants mobiles qui peuvent happer les
mains, les cheveux, les vêtements ou les outils, et entraîner par conséquent des
blessures !
•
Ne pas porter la main aux composants pivotants ou mobiles, ou encore aux pièces
d'entraînement !
•
Veiller à ce que les couvercles du carter restent bien fermés pendant le fonctionnement !
En fonction du type de montage du poste, le guidage du dévidoir peut être inversé
latéralement.
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
32
9
10
0
Unités de pression
Unités de serrage
Ecrou moleté
Pour la fixation de la bobine de fil
Galets de contre-pression
Raccord de réception de fil
Tuyau de guidage
Galets moteurs
Vis moletées « imperdables »
Raccord d'entrée de fil avec stabilisateur de fil
Vis de fixation « raccord d'entrée de fil »
ATTENTION
1
2
7
8

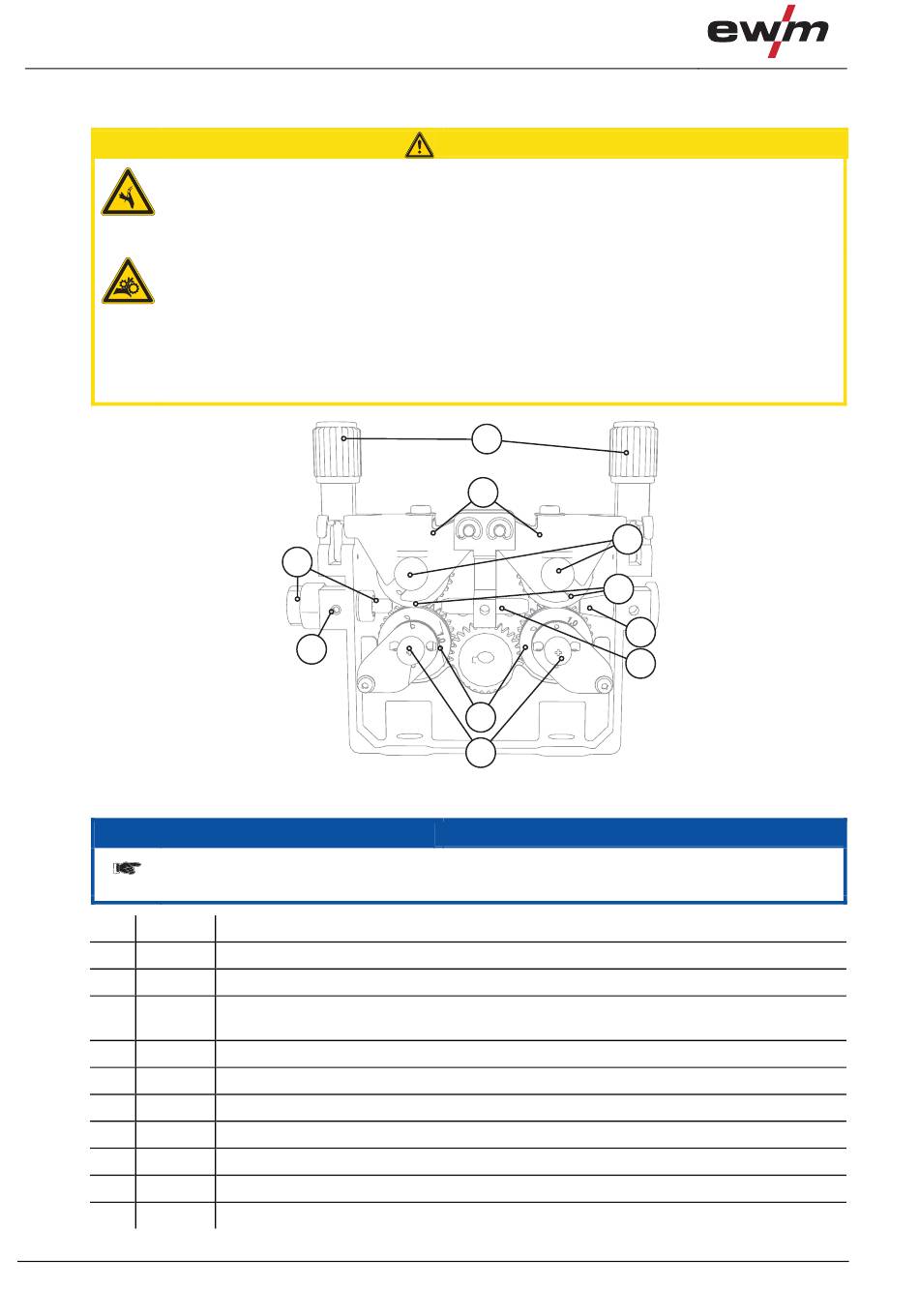

Illustration 5-8
CONSIGNE
3
4
5
6
099-005214-EW502
